Система смазки с сухим картером обеспечивает длительную работу на крутых подъемах, спусках и при кренах без утечки масла через сальники коленчатого вала, а также дает возможность снизить высоту двигателя. Отсутствие запаса масла в зоне вращения коленчатого вала исключает возможность его забрасывания на стенки цилиндров, что положительно влияет на снижение эксплуатационного расхода смазки.

Кроме того, при сухом картере масло в меньшей степени нагревается от горячих деталей и подвергается воздействию картерных газов, благодаря чему сохраняет свои физико-химические свойства в течение более длительного времени, чем в системах с мокрым картером.

В основу большинства систем смазки положен один и тот же принцип. Масло из картера 11 (или бака 14) нагнетающим насосом 2 через полнопоточный фильтр 3 подается в масляную магистраль. Давление в ней контролируется манометром 5. Из масляной магистрали масло подается к шейкам коленчатого вала 16 (в некоторых вариантах к одной шейке, а к остальным по внутренним каналам коленвала), распределительного вала 8 и к другим парам трения. Слив избытка масла из магистрали осуществляется через фильтр 9. Контроль температуры масла осуществляется термометром 12 , охлаждение – с помощью радиатора 13. Уровень масла контролируется мерным щупом 10. Для откачки масла в системах с сухим картером используются насосы 75. В качестве насосов в системах смазки, как правило, используются шестеренчатые насосы (прямозубые или косозубые) с шестернями внешнего или внутреннего зацепления.

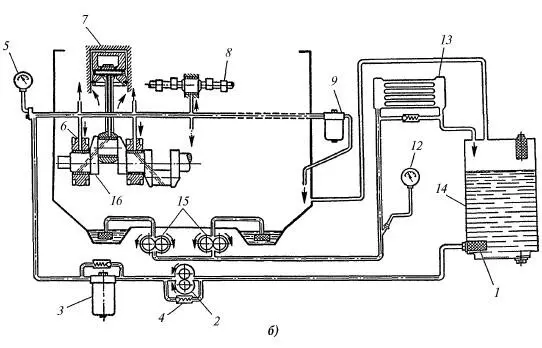

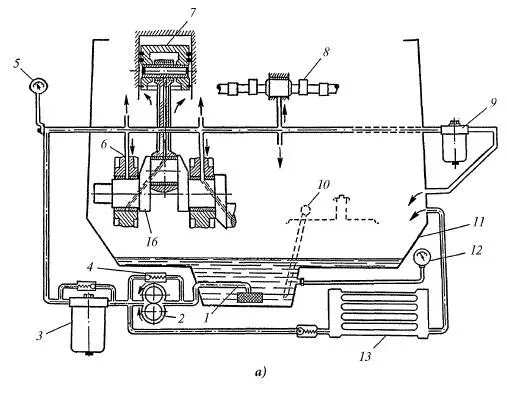

Рис. 3.2.17. Схемы систем смазки:

а – с мокрым картером; б – с сухим картером; 1 — маслоприемник,

2 – нагнетающий насос, 3, 9 — фильтры, 4 — редукционный клапан, 5 – манометр, 6 — подвод масла к коленчатому валу, 7 – поршень, 8 – распределительный вал, 10 – щуп, 11 – картер, 12 — указатель температуры, 13 — радиатор, 14 – бак, 15 — откачивающий насос, 16 – коленчатый вал

Производительность масляного насоса и создаваемое давление в значительной мере зависят от вязкости масла и частоты вращения вала двигателя, которая изменяется в широких пределах. Кроме того, в процессе эксплуатации сопряженные детали двигателя изнашиваются, что приводит к увеличению зазоров между ними и к повышению количества прокачиваемого масла. Чтобы обеспечить бесперебойную подачу масла ко всем трущимся деталям при неблагоприятном сочетании указанных факторов, расчетную производительность масляного насоса увеличивают, а для поддержания требуемого давления в магистрали вводят регулятор, называемый редукционным клапаном.

Редукционные клапаны могут устанавливаться в корпусе насоса на входе в главную масляную магистраль или в конце масляной магистрали. Установка редукционного клапана в корпусе насоса исключает возможность резкого повышения давления на входе в магистраль. Однако в этом случае давление в конце магистрали, под которым смазываются подшипники, может значительно колебаться при изменении гидравлического сопротивления системы и расхода масла. В связи с этим в некоторых системах устанавливают два редукционных клапана – в начале и в конце магистрали. Кроме редукционных в системах смазки могут устанавливаться нагнетательные, впускные, обратные и перепускные клапаны.

Давление масла в системах смазки ДВС различных типов и назначения находится в пределах от 0,2 до 1,5 мПа. Большие значения относятся к быстроходным форсированным двигателям.

Производительность используемого в системе смазки насоса должна обеспечивать расход масла 13–68 л/кВт-ч. Наибольшие значения используются для форсированных быстроходных двигателей с масляным охлаждением поршней.

Объем масла в системах смазки с мокрым картером для двигателей различных типов составляет 0,03—0,48 л/кВт.

Очистка масла от механических примесей в системах смазки осуществляется фильтрами. Наибольшее распространение в двигателях современных автомобилей получили бумажные полнопоточные поглощающие фильтры, улавливающие частицы размером до 0,5 мкм.

Для исключения перегрева масла и сохранения нормального теплового режима трущихся пар масло в системе смазки двигателя, особенно в летний период, нуждается в охлаждении. Чаще всего для этого используются воздушно-масляные радиаторы, устанавливаемые перед радиатором системы охлаждения двигателя.

С целью снижения вредного воздействия на масло прорывающихся из камеры сгорания газов (картерных газов), а также снижения давления в картере для предотвращения утечек масла из двигателя картер снабжают системой вентиляции. В настоящее время для минимизации вредных выбросов автомобильными двигателями в атмосферу используют закрытые системы вентиляции картера. Для отвода картерных газов в этих системах картер соединяется с впускным трубопроводом и (или) с воздушным фильтром.

Группа агрегатов, входящих в трансмиссию автомобиля, предназначена для передачи крутящего момента от двигателя к ведущим колесам, изменения его по величине и направлению и распределения между ведущими мостами и колесами.

В нашей стране, а также в ряде других государств предельная нагрузка на ось автомобиля ограничена, что необходимо для сохранности автомобильных дорог. В связи с этим автомобили большой грузоподъемности выпускаются многоосными.

Увеличение числа осей, а следовательно, и числа колес, уменьшает давление на полотно дороги и обусловливает меньший его износ. Увеличение числа ведущих осей улучшает проходимость автомобиля, для характеристики которой большое значение имеет так называемая колесная формула, состоящая из двух цифр: первая из них обозначает общее число колес, вторая – число ведущих колес, например 6x4 для трехосного автомобиля, имеющего всего 6 колес и из них 4 ведущих. Каждая пара ведущих колес имеет свой ведущий мост.

Схема трансмиссии определяется числом и расположением ведущих мостов автомобиля. В двухосном автомобиле с одним задним ведущим мостом в трансмиссию входят сцепление, коробка передач, карданная передача, главная передача с дифференциалом и полуоси. Если ведущими являются передний и задний мосты автомобиля («Нива»), то в его трансмиссию входит еще раздаточная коробка. Раздаточная коробка позволяет распределить крутящий момент между ведущими мостами автомобиля.
