Въезд на территорию предприятия должен предшествовать выезду, считая по направлению движения по проезду общего пользования.

На территории предприятия с количеством 10 и более постов или 50 и более мест хранения автомобилей движение автотранспорта предусматривать в одном направлении без встречных и пересекающихся потоков.

На территории предприятия, независимо от его мощности, допускаются встречные и пересекающиеся движения автотранспорта при их интенсивности не более 5 автомобилей в час.

В проекте на строительство должны быть отражены мероприятия по охране труда, а также санитарно-гигиенические условия труда с указанием ожидаемых уровней воздействия на работающих вредных производственных факторов, методов контроля за их воздействием и мер по защите работающих, в том числе решения по нормализации параметров микроклимата и освещенности рабочих мест, снижению уровней производственных шумов и вибраций, загазованности и запыленности помещений, электромагнитных излучений, электростатического поля и т. д.

Техцентр состоит, как правило, из следующих рабочих комплексов:

• помещение для приемки автомобилей в ремонт и их последующей выдачи;

• комплекс для техобслуживания (цех общего ремонта, кузовной и малярный цеха);

• склад запчастей;

• секция продажи запчастей и принадлежностей;

• кабинеты руководства и служащих;

• санитарно-технические устройства и подсобные помещения.

Цель проектирования – функциональное согласование всех сфер деятельности центра. Эту задачу решают при помощи концепции “интегрированных рабочих комплексов”, согласно которой все виды деятельности техцентра – продажа автомобилей, сервисная мастерская, продажа запчастей и принадлежностей взаимосвязаны по так называемой “трехточечной системе”.

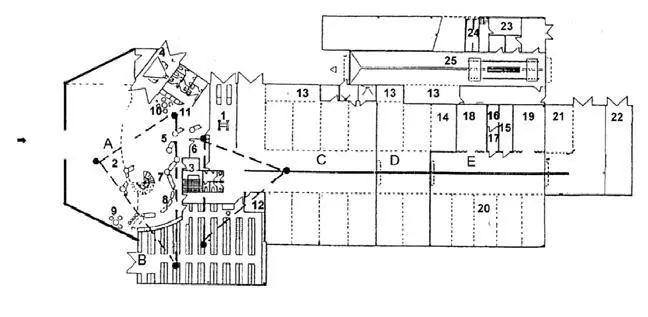

На рис. 1 показан пример трехточечной системы в существующем техцентре в Москве.

Треугольник заказчика – зал ожидания для заказчиков, секция оформления заказав на ремонт, секция продажи запчастей.

Цеховой треугольник – цеховые помещения, офисы предприятия, склад запчастей.

Треугольник заказчика – предназначен для заказчика. Он состоит из зал ожидания для заказчика, секции оформления заказав на ремонт и секции для продажи запчастей и принадлежностей. В этих помещениях заказчик непосредственно встречается с работниками техцентра и именно здесь он знакомится с комплексом предлагаемых автоцентром услуг.

Цеховой треугольник – предназначен для производственного персонала. Он состоит из офисов предприятия, цехового помещения и склада запчастей, поступающих в ремонтную мастерскую. Короткие расстояния между этими пунктами позволяют добиваться хорошего взаимодействия, сокращать время простоев, достигать обзорности и облегчать контроль с минимальным привлечением персонала.

A. Зал

B. Склад запасных частей

C. Цех общего ремонта

D. Кузовной цех

E. Малярный цех

1. Приемка автомобилей на ремонт

2. Продажа или прокат автомобилей

3. Офис для продажи или проката автомобилей

4. Помещение для выдачи автомобилей

5. Прием заказов на ремонт

6. Офис сервиса

7. Касса, справочное бюро

8. Продажа запчастей и принадлежностей

9. Бар

10. Детский уголок

11. Уголок для отдыха заказчиков

12. Цеховой мастер

13. Подсобное помещение

14. Склад разобранных деталей

15. Агрегаты окрасочной камеры

16. Смешивание красок

17. Склад лакокрасочных материалов

18. Набрызгивание мастик – заполнителей

19. Комбинированная окрасочная камера

20. Подготовка для окраски

21. Сборка после окраски

22. Склад отходов и опасных веществ

23. Станция очистки сточных вод

24. Отстойники

25. Мойка

Рис. 1

Определяющим фактором для определения высоты техцентра служат функциональные высоты мастерской и склада запчастей.

Высота в свету цеха и склада запчастей измеряется до поперечных балок. Для ремонта автомобилей требуется высота 4,3 м (пространство для сборки под нижней кромкой поперечной балки).

У склада запчастей эта высота получается, исходя из двух стеллажей высотой 2,1 м, расположенных друг над другом, и из сборочного пространства высотой минимум 10 см под нижней кромкой поперечной балки. Это определяет единую высоту мастерской и склада запчастей.

В производственных помещениях полы должны быть ровными и прочными, иметь покрытие с гладкой, но не скользкой поверхностью, удобной для очистки.

Там, где используются кислоты, щелочи и нефтепродукты, полы должны быть устойчивы к воздействию этих веществ и не поглощать их.

Полы в помещениях окрасочных участков, краскоподготовительных отделений, в помещениях для производства противокоррозионных работ, в газогенераторных, а также складов для хранения пожаровзрывоопасных материалов (жидкостей), баллонов с горючим газом должны быть выполнены из материалов, не дающих искры при ударе металлическим предметом.

Целесообразно решение кровли в форме легких многослойных конструкций с необходимой теплоизоляцией, удовлетворяющих требованиям по статической нагрузке, действующих для данной местности.

Пример . Описание существующего нового здания техцентра.

Несущие конструкции здания представляют собой металлический каркас. Ограждающие конструкции стен – панели типа Sandwich, утеплитель Isover. Снаружи стены облицованы окрашенным профилированным оцинкованным листом. Фундамент ленточный из армированного монолитного железобетона класса В15, мелко заглубленный. Цоколь-кирпичный с облицовкой декоративной плиткой. Снаружи стены облицованы крашеным профилированным оцинкованным листом.

Кровля – двускатная, покрыта оцинкованным профнастилом.

Окна – из алюминиевого профиля с однокамерными стеклопакетами.

Двери – стальные, облегченные, стекло 6 м простое, переплеты окрашены полимерной краской.

Ворота – стальные распашные, на линии диагностики – ворота с дверями.

Полы – мозаично-бетонные с полимерным искронедающим покрытием по армированному бетонному основанию.

Проект разрабатывался в соответствии с действующими нормами и правилами и предусматривает мероприятия, обеспечивающие взрывопожаробезопасность при эксплуатации здания.

– степень огнестойкости – III а

– функциональная пожарная опасность – Ф 5

– конструктивная пожарная опасность – С 1

– взрывопожарная опасность – В.

Наружная и внутренняя отделка

Потолки: в офисных помещениях – подвесные типа Armstrong.
