Возможны 4 варианта расстановки оборудования: 1-образный, когда рабочие места расположены справа и слева от центрального проезда; О-образный, когда посты стоят по кругу, а в центре – другие производственные помещения; L-образный и Т-образный. Монтаж подъемников не под прямым углом не рекомендуют – если подъемники размещаются наискосок, возникают треугольники по бокам и спереди, которые продуктивно использовать сложно. И даже упрощенная траектория заезда не дает выигрыша, тем более что по требованиям ширина проездов должна составлять не менее 7,0 м. Подъемники должны быть расположены так, чтобы мастер мог свободно прокатить тележку с инструментом между ними.

При расположении подъемников в шахматном порядке рекомендуют напротив более длинного 4-стоечного устанавливать менее габаритный 2-стоечный – благодаря этому их можно расставить плотнее без ущерба для удобства выполнения работ и перемещения персонала, тем самым повысив эффективность использования пространства цеха.

В цеху выделяют также машино-места для подготовки к выдаче, выполнения некоторых работ, например химчистки салона.

Грузовой сервис: посты должны иметь сквозной проезд, нужны посты моторный, кузовной, схода/развала, остальные – общемеханические. Смотровые ямы не нужны – они препятствуют маневрированию с размещением машин, а работа по развалу-схождению выполняется сейчас на подъемниках. Подъемники передвижные.

Основанием для определения количества необходимых рабочих мест и постов является “проходимость” автомобилей через мастерскую или суточный объем ремонтных работ. Минимальные размеры основных рабочих постов приведены в таблице.

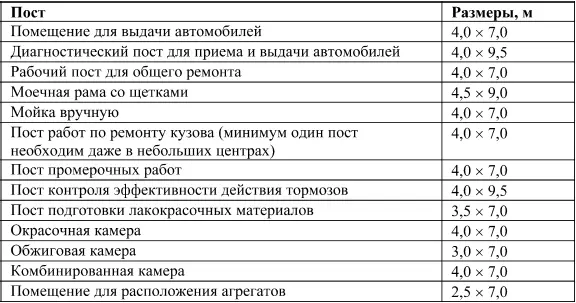

Согласно рекомендациям некоторых автопроизводителей (размеры не включают зону подъезда [13] 1 В случае так называемых “пристенных постов” ширину увеличивают на 0,5 м. 2 Длина 8 м для поста проверки эмиссии в отдельном зале. ) посты должны иметь эазмеры, приведенные в таблице.

Высота поста – 4,8 м.

Комбинированный испытательный стенд имеет размер 10,5 м х 5 м.

Площадь, требуемая для наружной площадки или места в цехе, эквивалентна площади для одного места стоянки.

Ширина въезда в цех составляет 4 м, высота – минимум 3,5 м.

Посты для общего ремонта и обслуживания распределяют таким образом, чтобы посты, отведенные для “быстрого сервиса”, находились ближе к кабинету приемщика, остальные – ближе к цеху ремонта агрегатов, электрооборудования.

При организации перемещения машин по цеху и территории с точки зрения удобства и безопасности рекомендуется предусматривать:

• однорядное движение от въезда до выезда;

• въезд и выезд в каждый пост, не мешая остальным;

• посты можно располагать с одной стороны помещения в один ряд или в два ряда с проездом между ними;

• при однорядном расположении посты могут располагаться перпендикулярно к проезду или под углом к нему. В первом случае проезд должен быть шириной 6 м, во втором – может быть уменьшен до 5,4 м;

• размеры постов для легковых и малых грузовых – 4 х 6 м 2, для средних грузовых, микроавтобусов и т. п. 4,5 х 8,5 м 2;

• проход вокруг поста 0,5 м;

• расстояние от стен дополнительно 0,4 м.

Наиболее экономичным получается использование площади при двух рядах постов с одним проездом между ними.

Рис. 4. Слесарный пост

Пол цеха должен быть стойким к истиранию, кислотостойким, стойким к действию жиров, масел и воды. Наиболее подходящими для этой цели являются керамические плитки.

Мойку цеха облегчает канализационный желобок, находящийся посредине дороги и соединяющийся с маслоуловителем или станцией очистки сточных вод сервисного отдела.

Освещение цеха : естественное – через застекленные стены, искусственное – фонари верхнего света. Осветительные приборы должны располагаться на границах сервисных постов для того, чтобы их свет не загораживался во время работ в моторном отсеке. Совершенно невыгодно расположение освещения над серединой сервисного поста.

Внутренние стены цехового здания окрашивают до высоты примерно 2 м моющимся красочным покрытием или же они покрыты кафельными плитками.

Абсолютно необходимо обеспечить прямое соединение цехового помещения с офисами техцентра, со складом запчастей, а также с подсобными помещениями и санитарно-техническими помещениями.

Для обеспечения требуемых условий воздушной среды следует предусматривать общеобменную приточно-вытяжную вентиляцию с механическим побуждением с учетом режима работы предприятия и количества вредных выделений, устанавливаемых в технологической части проекта.

Рис. 5. Стенд кинематики колес

В цеховом помещении нужно установить вытяжную установку для отвода отработавших газов работающих двигателей.

Текущие тенденции показывают увеличение потребности в кузовном ремонте и покраске. Для этих видов ремонта характерна высокая прибыльность и неритмичность заказов. Но преимущества перевешивают недостатки.

Наиболее важным в этих видах работ является квалификация персонала – кузовных мастеров и маляров.

Количество постов кузовного ремонта определяется соотношением:

• на 5 общеремонтных постов устраивают 2 кузовных и 1 окрасочный;

• на 10 постов общего ремонта – 4 кузовных + 2 окрасочных;

• если кузовных поста 3, то окрасочных делают 2.

Кузовной и покрасочный цехи обычно стараются устраивать отдельно от других помещений из-за шумности и паров красок и растворителей. Поэтому им нужны свои конторские помещения из расчета 8 м 2на одного сотрудника +5 м 2на каждого следующего.

Небольшое кузовное отделение состоит из 2 рабочих постов (40 м 2) и помещения для укладывания извлеченных и разобранных деталей (около 20 % площади). В подобном кузовном отделении осуществляется лишь мелкий ремонт в форме замены деталей.

Кузовное отделение средней величины состоит из 4 рабочих постов (192 м 2) и помещения для укладывания извлеченных и разобранных деталей (около 20 % площади). В подобном типе кузовного отделения осуществляется лишь мелкий ремонт без правки кузовов.

Рис. 6.Пост шиноремонта
