Карл Андерсон - Аналитическая культура

Сравнение

Например, сравнение групп или сравнение изменений во времени.

Распределение

Необходимость показать изменчивость набора данных.

Взаимосвязи

Необходимость отразить корреляцию или взаимосвязь между переменными.

Сравнение

Необходимость показать, как распределяются данные между двумя или более категориями.

На рис. 7.5 приведены примеры разных типов диаграмм и то, как они соотносятся с выделенными нами четырьмя целями. Мы выбрали наиболее распространенные типы диаграмм, хотя существует еще множество других. Например, здесь никак не охвачены данные из социальных сетей или геопространственные данные.

Рис. 7.5. Существует много разных типов диаграмм, каждый из которых отвечает определенной задаче. Выберите тот тип, который оптимально подходит для решения вашей задачи

Источник: Эндрю Абела ( http://extremepresentation.typepad.com/blog/2006/09/choosing_a_good.html) Воспроизводится с разрешения

Более полное представление типов диаграмм можно найти в виде инфографического постера Graphic Continuum [110], но, к сожалению, он слишком масштабный и детальный, и его невозможно без потери качества разместить на одной книжной странице. Кроме того, я рекомендовал бы изучить галерею визуализации D3 [111]. D3 — это популярная библиотека JavaScript, которой можно воспользоваться для выполнения более интересной, интерактивной или специализированной визуализации данных.

Как вы сами видите, для работы с конкретным набором данных можно использовать разные типы диаграмм, в каждой из которых будет делаться акцент на разных характеристиках данных. Главное — пробовать разные варианты. Исследуйте «дизайнерское пространство» в поисках средств, которые помогут лучше всего рассказать вашу историю, но при этом не лишат ее достоверности и объективности (например, не усекайте ось y , чтобы исказить угол наклона в линейном графике [112]).

Выбор типа диаграммы — относительно простая задача, так как он ограничен (хотя даже это не мешает некоторым выбирать неподходящие варианты). Но это только начало. Далее приводится контрольный список тех элементов, на которые стоит обратить внимание при построении диаграммы. Мы не будем подробно разбирать каждый из указанных пунктов, так как это не входит в задачи этой книги. Скорее, это подсказка для вас, с чего можно начать. Если вы хотите получить более глубокие знания, я вновь рекомендую обратиться к тем книгам, которые я перечислял в начале главы. Многие из элементов этого контрольного списка могут показаться очевидными; тем удивительнее, сколько встречается диаграмм, построенных с нарушением одного или нескольких из этих критериев, что не может не сказаться на их эффективности.

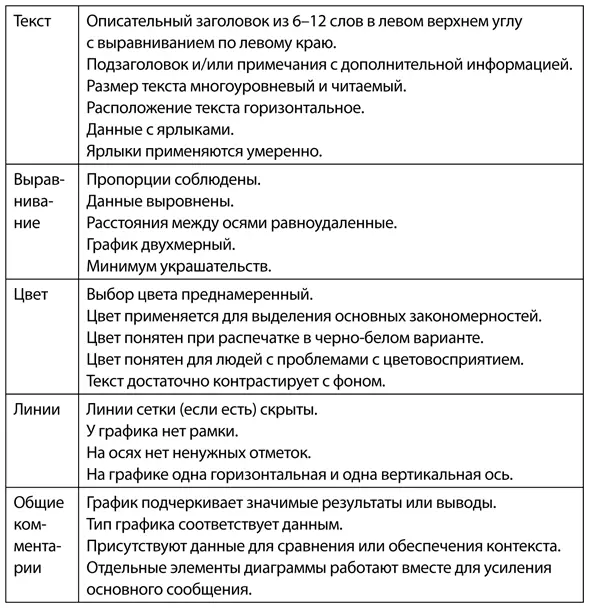

Визуализация данных включает множество элементов, каждый из которых требует пристального внимания. Один неверный выбор, например цвета с малым контрастом, мелкий шрифт, неподходящий тип диаграммы — и все визуальное представление испорчено. Далее приводятся элементы полезного контрольного списка Стефани Эвергрин. В полной версии списка можно найти подробное описание каждого пункта.

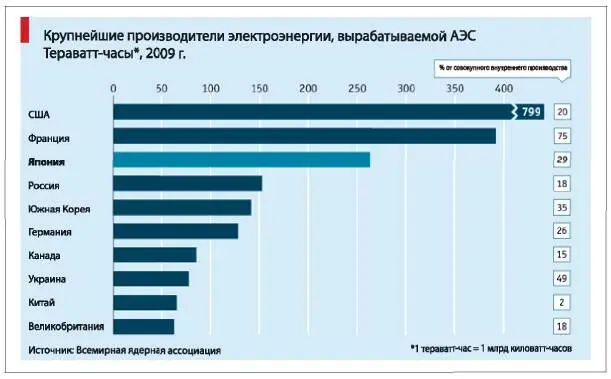

Цель создания презентации — четко донести свое сообщение до аудитории. Для этого в вашем арсенале имеется целый ряд средств: шрифты, линии сетки, ориентация страницы. Еще одно средство — выделение цветом. Один из способов сделать сообщение сфокусированным — показывать только данные, представляющие интерес. К сожалению, иногда это может привести к отрыву от контекста. Например, предположим, что, согласно графику, Япония производила 260 тераватт-час энергии в 2009 году. Этого много или мало? Я понятия не имею. Зато все сразу становится ясно, если оставить эти данные в контексте, но выделить цветом (рис. 7.6). Мы сразу же увидим показатели, касающиеся Японии, благодаря выделению названия жирным шрифтом и более светлому цвету столбца диаграммы. А благодаря дополнительным данным относительно других стран можно интерпретировать данные о Японии: ее уровень производства электроэнергии был высоким, но составил 1/ 3от уровня производства США.

Рис. 7.6. Пример эффективного использования выделения цветом. При представлении данных о Японии название страны выделено жирным шрифтом, а столбец диаграммы обозначен более светлым цветом. Это позволяет сфокусироваться на данных относительно Японии, которые, тем не менее, остаются в контексте

Источник: http://theeconomist.tumblr.com/post/3880075172/daily-chart-the-worlds-largest-nuclear-energy

Это удачный пример, как при помощи цветового выделения можно усилить сообщение. Рассмотрим противоположный случай. Следует избегать того, что Стефани Эвергрин назвала «синдром Марты Стюарт» [113], то есть чрезмерного украшательства диаграммы. Все должно быть просто. Исключите «графический мусор» и излишества и сконцентрируйтесь на данных и сообщении.

Термин «графический мусор» ввел в употребление Эдвард Тафти для обозначения элементов, отвлекающих внимание. «Графический мусор» — все визуальные элементы диаграмм и графиков, в которых нет необходимости для понимания представленной информации или которые отвлекают от нее. Минималистский подход Тафти отличается категоричностью. Я предпочитаю более умеренное и прагматичное определение Роберта Косары — «любой элемент диаграммы, который не способствует прояснению сообщения» [114]. Косара признает, что в некоторых случаях может быть необходимо внести дополнительные элементы в диаграмму для выделения специфических компонентов, чтобы усилить основное сообщение или историю.

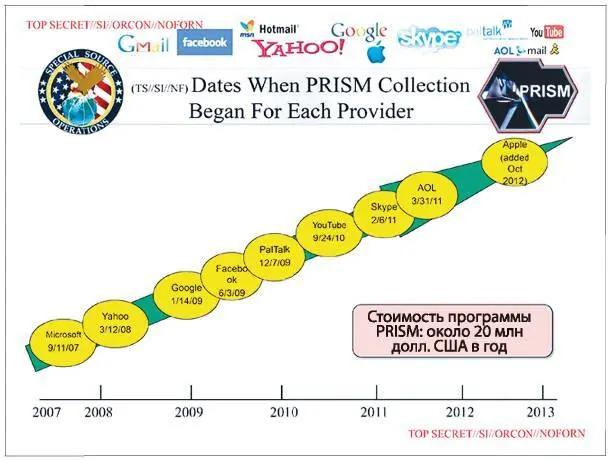

На этом этапе во многих книгах по визуализации данных (в том числе и Эдварда Тафти) для иллюстрации «графического мусора» [115]приведены диаграммы и графики, взятые из USA Today. Я не буду этого делать, а остановлюсь на новом золотом стандарте — слайды программы PRISM Агентства национальной безопасности США (рис. 7.7).

Рис. 7.7. Слайд программы PRISM АНБ США, переполненный «графическим мусором»

Источник: https://www.theguardian.com/world/interactive/2013/nov/01/prism-slides-nsa-document

На рис. 7.7 представлена хронологическая шкала, когда разные технологические компании присоединились к программе АНБ по массовому негласному сбору информации. Это основное сообщение, но из-за множества дополнительных графических элементов внимание от него отвлечено. В верхней части слайда беспорядочно размещены 11 логотипов. Они соотносятся с желтыми овалами, но не в пропорции 1: 1 (желтых овалов всего девять). Они только отвлекают внимание пользователя. Кроме того, на слайде размещены логотип самой программы и подразделения АНБ. Более того, на нем есть еще и зеленая стрелка. Какова ее роль? Почему данные расположены по возрастающей? Это все «графический мусор».
