Подобные украшательства отвлекают внимание от основного сообщения по двум причинам:

• пользователь тратит время на рассматривание и обдумывание других элементов;

• пользователю сложно определиться, на чем сосредоточить внимание.

На рис. 7.8 приведен один из возможных вариантов исправления этого слайда. Автор слайда — Эмилэнд де Куббер. На слайде условно выделены два важных блока данных: компании и время их присоединения к программе. Девять компаний — девять логотипов.

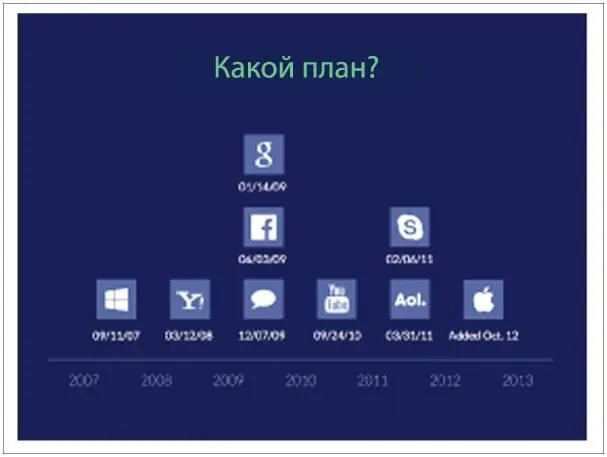

Рис. 7.8. Вариант слайда, предложенный Эмилэндом де Куббером

Источник: https://www.slideshare.net/EmilandDC/dear-nsa-let-me-take-care-ou

Можно почти моментально уловить общую картину и посчитать количество компаний за каждый из указанных периодов времени (1, 1, 3, 1, 2, 1). А бросив второй взгляд на слайд, можно сосредоточиться на логотипах и понять, о каких именно компаниях идет речь. Этот вариант не идеален, но визуально информация представлена на нем более эффективно, чем на оригинальном слайде.

То, как будет организовано представление информации на диаграмме, зависит от выбора диаграммы, и наоборот. В рамках ограничений, которые накладывает выбор диаграммы, по-прежнему остается важным структурный выбор, например, как расположить столбцы диаграммы — горизонтально или вертикально. Самое удивительное, что даже на этом уровне есть небольшие вариации в том, как можно представить данные, так что это существенно повлияет на сообщение.

На рис. 7.9 показан среднегодовой размер оплаты труда госслужащих в Великобритании по тарифным разрядам и с делением по гендерному признаку.

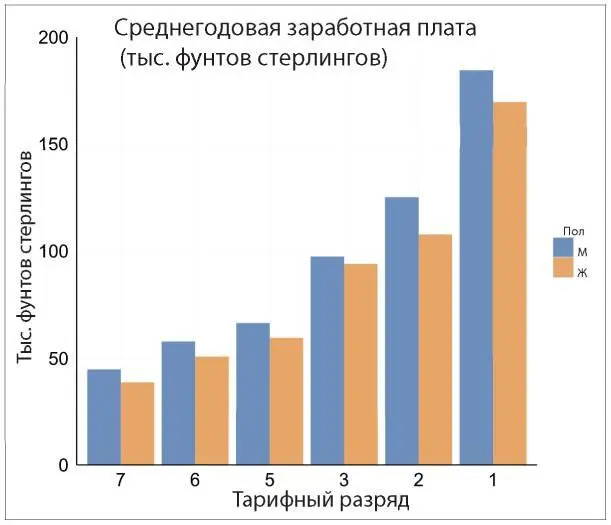

Рис. 7.9. Среднегодовая заработная плата (в тыс. фунтов стерлингов) госслужащих в Великобритании по тарифным разрядам (более низкая цифра разряда означает более высокую должность) и с делением по гендерному признаку

Источник: http://news.bbc.co.uk/2/hi/business/8044720.stm

С диаграммой все в порядке. У нее понятное название и обозначения осей. По оси х представлены тарифные разряды по возрастающей слева направо, как и следовало ожидать, учитывая, что в западной традиции принято направление чтения слева направо (хотя несколько вводит в заблуждение, что номера тарифных разрядов, наоборот, уменьшаются в порядке значимости). Ось y тоже нареканий не вызывает. Нет усечения по вертикальной оси. Интервал в 25 тыс. фунтов стерлингов кажется оправданным. При составлении диаграммы был богатый выбор цветовой палитры.

В итоге выбрали основной голубой цвет (который обычно ассоциируется с мужским полом) и дополнительный оранжевый для обозначения женского пола. Выбор вполне обоснован. В этой диаграмме нет грубых ошибок.

А теперь посмотрите, что получится, если во всех тарифных разрядах поменять местами столбцы, обозначающие пол (рис. 7.10).

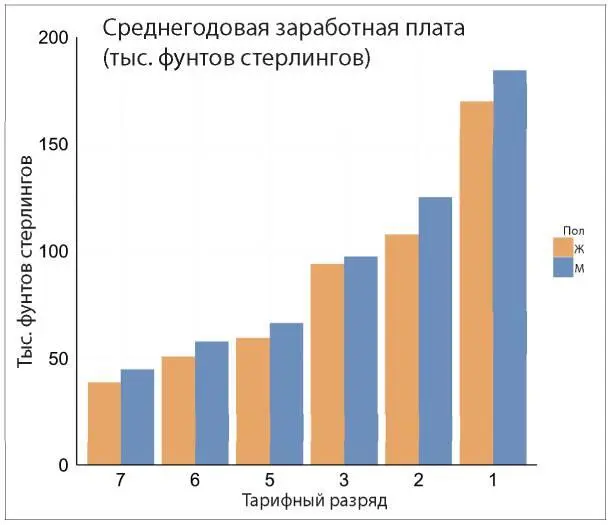

Рис. 7.10. Та же самая диаграмма, что и на рис. 7.9, за исключением того, что во всех тарифных разрядах поменяли местами столбцы, обозначающие пол. Вам не кажется, что неравенство в заработной плате по гендерному признаку бросается в глаза сильнее?

Удивительная разница. Те же самые данные, те же самые оси, те же самые интервалы и цветовая схема. Всего одно небольшое изменение кардинальным образом меняет восприятие неравенства в оплате труда у мужчин и женщин [116]. Основное сообщение, о неравенстве оплаты труда, становится гораздо более наглядным. Первая диаграмма построена правильно, просто вторая — более наглядная.

Думаю, из этого примера очевидно, что каждая диаграмма, которую вы строите, требует индивидуального подхода. К тому же необходимо развивать в себе критическое восприятие. Этот навык приходит с практикой, в процессе работы со случаями, подобными этому. Поэтому всем специалистам по работе с данными я настоятельно рекомендую ознакомиться с книгами, которые я упоминал в начале этой главы, изучить метод trifecta checkup Кайзера Фанга — метод проверки диаграмм на наличие «графического мусора» [117], а также посещать семинары по визуализации данных и, самое главное, практиковаться. Изучайте диаграммы из Wall Street Journal, New York Times и The Economist — все они задают очень высокую планку качества. Что делает их такими эффективными и где у них бывают проколы? (Да, такое тоже случается.) Сравните диаграммы в /r/dataisbeautiful/ [118]и r/dataisugly [119]. Почему первые такие ясные, а вторые такие бестолковые? Спросите себя, что бы вы сделали иначе.

В этом разделе мы поговорим о способах подачи сделанных выводов. Во-первых, кратко остановимся на инфографике, которая в последнее время пользуется особенной популярностью у специалистов по маркетингу. Во-вторых, изучим гораздо более важную тему дашбордов. Как уже говорилось в начале книги, многие компании считают, что у них развито управление на основе данных, просто потому что их сотрудники пользуются множеством дашбордов. Дашборды и отчеты о состоянии работ, несомненно, стали полезным и одним из наиболее распространенных инструментов. Мы рассмотрим несколько типов дашбордов и обсудим их пользу (или отсутствие таковой) для процесса принятия решений.

В контексте управления на основе данных я не большой поклонник инфографики: сегодня инфографика превратилась в «веселые картинки», приправленные парой фактов, которые обычно создают дизайнеры, а не аналитики. По моему мнению, у подобной инфографики слишком низкое соотношение данных и чернил (data-to-ink ratio), как его определил Эдвард Тафти. Фактически в большинстве случаев инфографика страдает от «графического мусора» и от недостатка данных. Например, на рис. 7.11 в забавной и визуально привлекательной форме представлен размер мозга у животных с разной массой тела.

Рис. 7.11. Инфографика Big Thinkers из книги Роджерса и Блечмана (2014) Information Graphics: Animal Kingdom. Big Picture Press

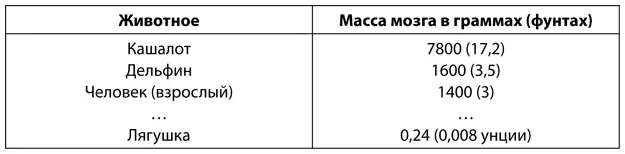

При этом более лаконичной и эффективной формой для представления этих данных могла бы стать столбиковая диаграмма или таблица:

На самом деле интересно здесь другое — отношение массы мозга к общей массе тела. Диаграмма, отражающая это соотношение, содержит одно из удивительнейших открытий сравнительной биологии — закон масштаба. На рис. 7.12 показано, что масса мозга относительно общей массы тела уменьшается с увеличением массы тела [120].
