– неэксклюзивный (Inclusive, OR – логическое ИЛИ). Предназначен для разделения потока операций на несколько маршрутов, каждый из которых активируется при условии истинности связанного с ним логического выражения. Таким образом, при выполнении процесса может быть выбрано сразу несколько маршрутов, в т. ч. и ни одного в случае ложности всех выражений;

– комплексный (Complex). Аналогичен неэксклюзивному шлюзу. Отличие заключается в том, что с ним связано одно выражение, которое определяет, какие из потоков операций будут активированы;

– параллельный (Parallel, AND – логическое И). Предназначен для слияния/ветвления одновременно (параллельно) выполняемых потоков операций;

– эксклюзивный, основанный на событиях (Exclusive Event-Based). Предназначен для разделения потока операций на несколько альтернативных маршрутов. Единственный маршрут, по которому будет продолжен процесс, выбирается не на основе логического выражения, а в зависимости от произошедших событий, которые указываются по соответствующему маршруту;

– эксклюзивный, основанный на событиях, запускающий процесс (Exclusive Event-Based Gateway to start a Process). Аналогичен предыдущему, но используется в качестве начального символа процесса (подпроцесса). Не имеет входящих потоков;

– параллельный, основанный на событиях, запускающий процесс (Parallel Event-Based Gateway to start a Process). Аналогичен предыдущему, но возможна активация сразу нескольких маршрутов в случае срабатывания событий, с которыми они связаны. Возможно асинхронное выполнение маршрутов (связанных потоков операций и действий). Т. е. после активации и начала выполнения одного из маршрутов, другие маршруты тоже могут быть активированы и выполнены, пока не наступил момент завершения процесса (подпроцесса). Не имеет входящих потоков.

Объект данных

С помощью дополнительных маркеров на диаграмме может быть показана специфика использования и содержания данных:

– входные данные (Data Inputs). Исходные ТМЦ или информация для выполнения действий. Отображается у верхнего края символа;

– выходные данные (Data Outputs). Результат действия. Отображается у верхнего края символа;

||| – набор данных (Data Collection). Коллекция или массив однотипных данных. Отображается у нижнего края символа.

Связь между объектом данных и действиями отображается с помощью ассоциации.

Потоки операций

В дополнение к стандартному изображению потока операций на диаграмме могут быть указаны специфические потоки:

– условный поток операций (Conditional Sequence Flow). Используется при ветвлении потоков. Обычно отображается исходящим из действия, чтобы не отображать на диаграмме шлюз. Условия активации потока задается рядом в виде логического выражения;

– поток операций по умолчанию (Default Sequence Flow). Используется при ветвлении потоков. Может исходить из действия или шлюза. Не связан ни с каким логическим выражением. Поток по умолчанию активируется, если активация других потоков в соответствии с их логическими выражениями или событиями невозможна.

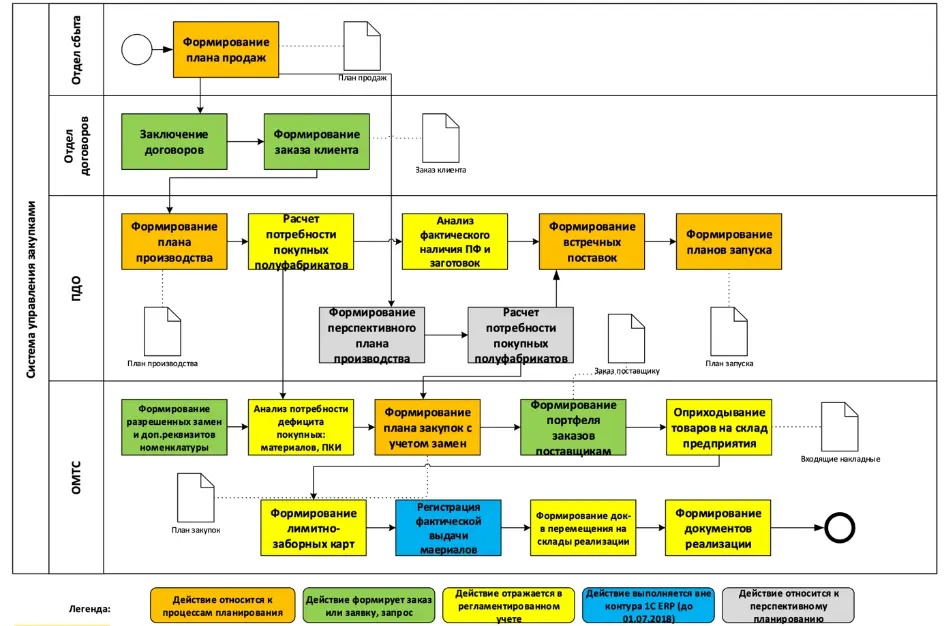

Ниже приведен простой пример диаграммы BPMN, описывающей общую схему процесса сквозного планирования предприятия от продаж до закупок и снабжения.

Рисунок 1.5 – Пример BPMN диаграммы «Схема сквозного планирования»

Управление производственными системами, как частным случаем социально-технических систем [40], связано со значительными сложностями, вызванными неполнотой информации, конфликтами интересов и целей, быстрыми и многочисленными изменениями в окружающей среде промышленного предприятия. Кроме того, резко возрастают требования к гибкости производства и к оперативности принятия управленческих решений, что, в свою очередь, обусловливает необходимость интеллектуализации и информатизации процессов управления, что в конечном счете ведет к концепции построения интеллектуальной системы управления, как основного механизма системы управления производственного предприятия.

Рассмотрим основные определения, связанные с понятием «интеллектуальная система управления». Ниже приведены одни из возможных определений основных понятий, наиболее подходящие, по мнению авторов, под контекст рассматриваемой проблемы.

Система управления – систематизированный набор средств сбора сведений о подконтрольном объекте и средств воздействия на его поведение, предназначенный для достижения определённых целей. Объектом системы управления могут быть как технические объекты, так и люди [41]. В случае, если в качестве объекта управления выступает производственное предприятие как организационная структура, будем говорить о системе управления производственным предприятием.

АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ (АСУ) (automated, automatized control system (ACS), computerized control system, management information system (MIS)) – система управления, в которой применяются современные электронные средства обработки данных и экономико-математические методы для решения основных задач управления производственно-хозяйственной деятельностью. Это человеко-машинная система, в ней ряд операций и действий передается для исполнения машинам и другим устройствам (особенно это относится к т. н. рутинным, повторяющимся, стандартным операциям и расчетам), но главное решение всегда остается за человеком. Этим АСУ отличаются от автоматических систем, т. е. таких технических устройств, которые действуют самостоятельно по установленной для них программе, без вмешательства человека [42].

Система поддержки принятия решений (СППР) – соединение комплекса программных средств и аналитических моделей для решения широкого круга сложных задач в различных областях жизни, в т. ч. и в экономике, прежде всего, в производстве. Это направление менеджмента использует достижения в развитии информационных систем и банков данных, исследовании операций, интерактивных режимов работы с ЭВМ. Мощное математическое обеспечение позволяет формулировать цели управления, корректировать их с учетом желаний и опыта менеджеров (этот опыт автоматически формализуется и фиксируется системой в процессе ее работы), находить и предлагать оптимальные средства и пути достижения целей. Существуют системы поддержки не только индивидуальных, но и коллективных решений. В последнем случае специальная программа ранжирует участников по степени их компетенции, учитывая это при согласовании мнений и выработке обобщенных рекомендаций. Многие СППР основаны на формализации функции полезности пользователя и выдаче альтернативы, максимизирующей эту функцию [42].
