Анатолий Кочнев - Гармония архитектуры и акустики

– гармония нового здания со старым театром и окружающей средой, придание ей правильного соотношения с современностью при сохранении исторической сущности;

– гармония архитектуры и звука, архитектурно-акустическая гармония.

Некоторый архитектурный иллюстративный материал представлен на рисунках 3.1 и 3.23–3.27.

Далее более подробно определены акустические решения в гармонии с архитектурными композиционными аспектами сложной технологической проблемы современного театра.

При этом все наилучшие достижения в части архитектурно-акустической гармонии определяются нами как наиважнейшие. В главе 1 они (достижения театрального зодчества древних времён и современности) определяются как истоки архитектурно-акустической гармонии.

Базовый проект – это первичный вариант формы зала, предложенный для разработки в конкурсном проекте новой сцены Мариинского Государственного театра оперы и балета имени С. М.Кирова. Базовый проект предложен проектным бюро Artec Consultans Inc [23].

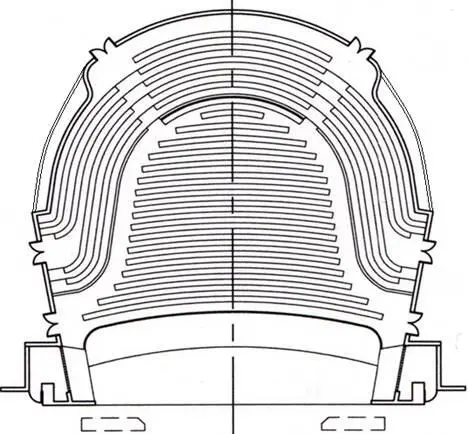

Рисунок 3.2

Базовый проект нового здания Мариинского театра (план)

Форма зала

Рассмотрим первый вариант зала. В качестве первого варианта приняты базовые габаритные варианты плана и сечения на рисунках 3.2 и 3.3 [ 23 ].

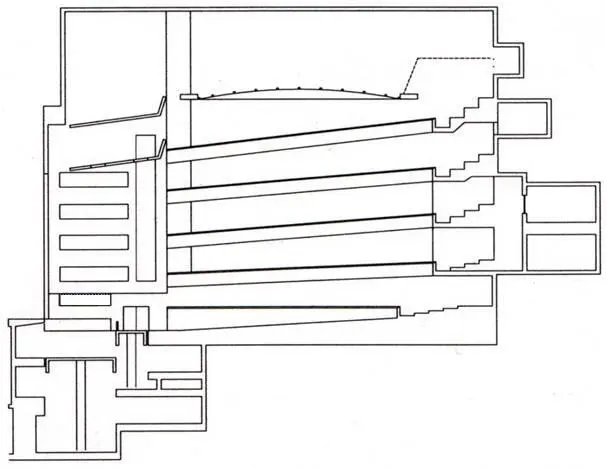

Рисунок 3.3

Базовый проект нового здания Мариинского театра (разрез)

Проектным бюро Artec Consultans Inc проведено сравнение предложенной ими формы зала базового проекта (на рисунках 3.2 и 3.3) с залами одних из лучших музыкальных театров мира.

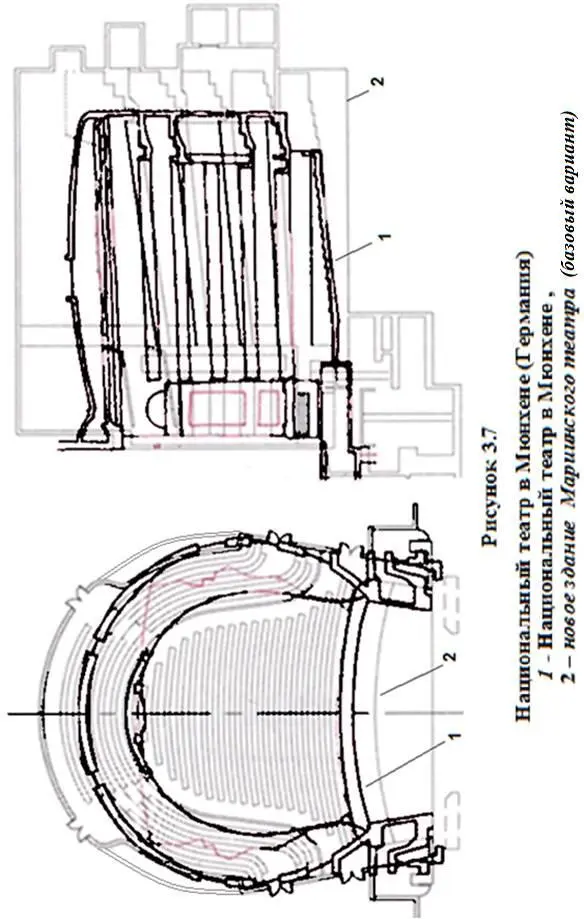

Для наглядности представим здесь этот базовый вариант зала в относительном сравнении с габаритами ряда оперных театров таких, как «первая» сцена Мариинского театра в Санкт-Петербурге (рисунок 3.4 и рисунок 3.5), оперный театр Ла Скала в Милане (рисунок 3.6), национальный театр в Мюнхене (рисунок 3.7) [23].

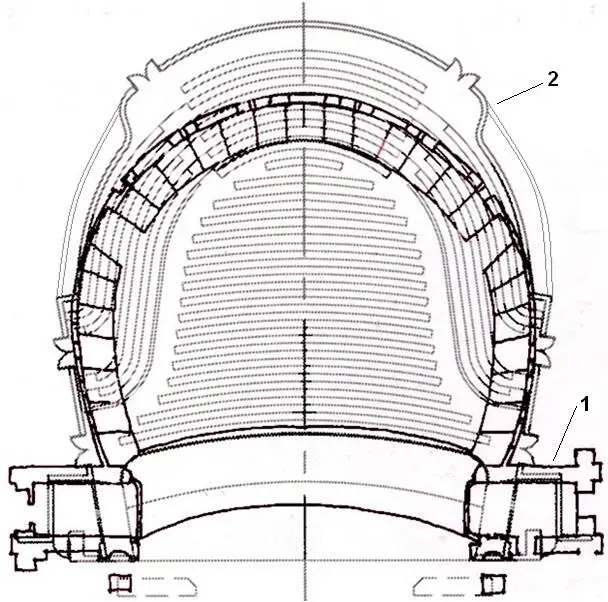

Рисунок 3.4

Мариинский театр в Санкт-Петербурге. Планы

1 – первая сцена,

2 – новое здание Мариинского театра (базовый вариант)

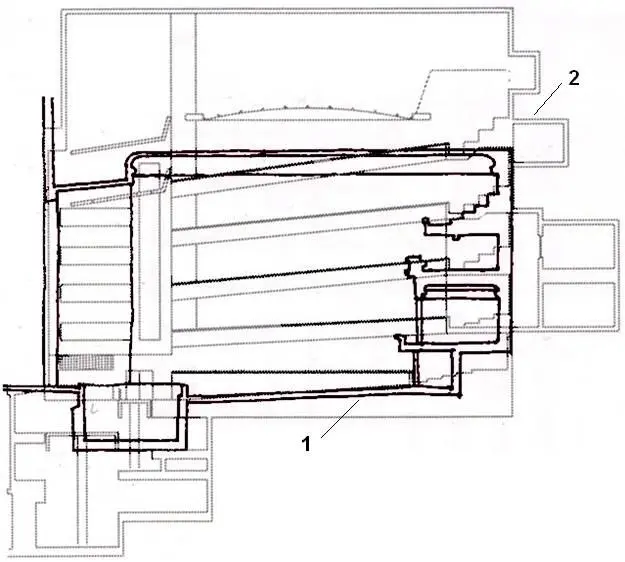

Рисунок 3.5

Мариинский театр в Санкт-Петербурге. Продольные разрезы

1 – первая сцена,

2 – новое здание Мариинского театра (базовый вариант)

Из рисунков 3.5–3.7 становится очевидным, что габаритные характеристики представленных театров мировой известности удовлетворительно согласованы и не находятся в принципиальном противоречии друг с другом.

Далее мы не ставим перед собой задачу провести акустический анализ форм залов всех упомянутых здесь примеров музыкальных театров мировой известности.

В целях дальнейшего развития театральной акустики в п.3.2.2 будет проведён акустический анализ только базового варианта формы зала в новом здании Мариинского театра в Санкт-Петербурге.

Разумеется, что базовый вариант формы зала в новом здании Мариинского театра принимается по рисункам 3.2 и 3.3 [23].

Акустический анализ базового варианта формы зала

Важно, что планы базового варианта зала разработаны Проектным бюро Artec Consultans Inc [23] с учетом мирового опыта проектирования и эксплуатации известных театров оперы и балета. На основе мирового опыта авторами базового плана определены: размер, габариты и пропорции зала, количество мест, расположение требуемого количества мест, количество ярусов и количество мест на каждом ярусе, детальный план оркестровой ямы, предложены формы элементов интерьера (рисунки 3.2–3.7).

Следующие восемь положений дадут нам возможность постичь основные параметры, а также положительные качества базового варианта и его недостатки, которые могли быть и были учтены при разработке конкурсного акустического проекта.

Из мировой практики известно, что ощущение «пространственного» звучания формируется первыми отражениями от боковых стен. Первые отражения, приходящие по направлению оси максимальной чувствительности слуха человека, вызывают наилучшее пространственное впечатление, т.е. нужно, чтобы отражения от стен приходили не под каким-либо углом спереди или сзади, а именно со стороны уха человека. Отражения от потолка не создают, но и не искажают пространственное впечатление.

Форма и положение боковых припортальных стен и ограждений всех ярусов базового плана позволяют хорошо снабжать энергией первых интенсивных отражений только средние и дальние ряды партера (5-й ряд и далее при обычном составе оркестра) и другие места основного уровня, а также все места на ярусах (рисунок 3.8). Однако в партер (5-й ряд и далее) первые интенсивные отражения от боковых стен приходят под углом, а не по направлению оси максимальной чувствительности слуха человека. К первым четырем рядам первые интенсивные отражения от боковых стен не поступают.

В конкурсном акустическом проекте (рисунки 3.12 и 3.13) мы восполнили этот недостаток первых отражений от стен. В следующем подразделе это будет ясно демонстрироваться.

Над оркестровой ямой и первыми четырьмя рядами зрительских мест установлен регулируемый акустический рефлектор.

Отражатель имеет регулируемый уровень его размещения только по высоте (без поворота) с фиксированным углом наклона 90 к плоскости пола сцены. При указанных форме и положении отражателя (рисунок 3.9) первые три ряда (семь рядов) партера лишены первых интенсивных отражений из верхней зоны зала при положении певца вблизи (вдали от) портала.

Из мирового опыта проектирования оперных и концертных залов известно, что первые интенсивные отражения от потолка или из верхней зоны зала должны приходить вторыми по времени после первых боковых отражений, повышая при этом индекс ясности, который является не менее важной характеристикой зала, чем пространственное звучание [ 20 ]. Ведь к слушателю до наступления процесса реверберации, примерно за 80 миллисекунд (мсек) после поступления прямого звука (в процессе первых интенсивных отражений) должна прийти основная часть звуковой энергии, позволяя слушателю правильно и ясно определить проигрываемую ноту (музыкальный тон), т.к. время нарастания колебаний большинства музыкальных инструментов примерно равно 80–100 мсек. В первых рядах партера по базовому варианту нет самых интенсивных отражений от стен и от потолка, поэтому возможны искажения в ощущениях пространственности и ясности звучания инструментов и голоса.
