Анатолий Кочнев - Гармония архитектуры и акустики

Подводя первые итоги, целенаправленно рассмотрим важнейшие и конкретные инструменты формирования акустического пространства зрелищных зданий и сооружений, дошедшие до нас из глубокой древности.

Основные инструменты для формирования благотворного архитектурно-акустического пространства разделим на четыре основные группы:

а) акустический рефлектор (отражатель) в вертикальных и горизонтальных плоскостях, имеющий конструктивные и пространственные параметры, позволяющие ему отражать в необходимых направлениях звуки в широком для слухового восприятия диапазоне частот (включая инфразвук).

С помощью рефлекторов можно создать наилучшую структуру первых отражений, учитывающую особенности слухового восприятия человеком.

Психо-физическое восприятие звука человеком благоприятнее, если первые отражения сверху приходят позднее боковых отражений. Интервал запаздывания первых верхних и боковых отражений по отношению к прямому звуку зависит от многих причин и имеет много различных реализаций. Этому вопросу будут посвящены специальные разделы монографии;

b) акустический рассеиватель, работающий обычно в достаточно узких диапазонах частот из-за своих довольно ограниченных размеров; к акустическим рассеивателям, как правило, жёстких ограничений по их размеру и материалам не предъявляется; исключение составляют ситуации, когда требуемый узкий диапазон частот предварительно задан. Рассеивание позволяет наполнить звуком высокого качества практически всё пространство театра, избегая нежелательных концентраций, а также – создавая наилучшую диффузность звукового поля;

c) резонатор, позволяющий усиливать звук в различных диапазонах частот. Замкнутые воздушные полости играют роль резонаторов-усилителей звука. Иногда они, будучи прикрепленными к пластинам-декам, возбуждают весьма интенсивные и весьма полезные колебания названных пластин.

Воздушные полости, полузамкнутые или имеющие отверстия, являются усилителями лишь на небольшом расстоянии от отверстия резонатора, а далее они приобретают уже роль поглотителя звука из-за потерь при интенсивном преобразовании энергии у открытого конца резонатора;

d) дека – это поверхность (потолок, стены, пол и т.д.), которая, в отличие от традиционных рефлекторов, будучи возбуждена резонатором или иным источником колебаний, сама является не пассивным отражателем, а активным источником звука. Дека способна усиливать звук и увеличивать продолжительность звучания в пространстве ― время реверберации (в помещении).

Замкнутые воздушные полости, как уже отмечено, будучи прикрепленными к пластинам-декам, возбуждают весьма интенсивные колебания в воздушной среде театра.

В качестве примера можно ещё назвать специальную пластину-деку характерную, например, для всех струнных музыкальных инструментов. Резонатором здесь являются и струны, прикреплённые к деке.

Пластиной-декой в театре может служить, например, его потолок. Яркий пример такого потолка-деки представлен в главе 2, посвящённой концертному залу Капеллы в Санкт-Петербурге, и других разделах.

Ещё раз подчеркнём значимость для нашего времени достижений в акустике театров древних зодчих:

В XV веке до новой эры рефлекторы уже применялись для наполнения звуковой энергией зрительских мест, например, для театральной площадки в Кноссе на острове Крит (рисунки 1.2 и 1.3).

Ещё более очевидно активное использование для той же цели специально направленных вертикальных рефлекторов для сцены театра в Оранже (Галлия) в 1 веке до новой эры (рисунок 1.8).

Не менее замечательное решение для периода древности – это горизонтальный рефлектор над сценой театра в Аспенде (театр в Галлии, II век новой эры) в сочетании с вертикальными рефлекторами перед сценой и за ней, а так же с рассеивателями звука для создания диффузности звукового поля (рисунок 1.10).

В Афинском театре Диониса (VI век до новой эры) кроме вертикальных рефлекторов на сцене применялись и открытые полости-резонаторы с вогнутыми поверхностями, размещённые по длинной стороне основания непрерывной части рядов сидений, а также – в двадцати длинных волноводах, образуемых лестничными проходами для зрителей (рисунок 1.5).

Несмотря на то, что значение этих резонаторов было велико только для ближайших к ним зрителей (на расстоянии 0,5–1,5 метра от резонатора), этого было достаточно для создания хорошей слышимости на местах, т.к. из расчёта на одного зрителя плотность такого рода резонаторов была очень велика.

Каждый зритель был обеспечен достаточной звуковой энергией резонаторов. При этом будем помнить, что в таком театре актёрами дополнительно применялись рупорные усилители звука и актёры приподнимались над сценой на котурнах.

Рупорные усилители увеличивали звуковую мощность энергии, приходящей к зрительским местам. Использованные актёром котурны позволяли существенно увеличить высоту источника звука и, соответственно, улучшить структуру отражений в рефлекторах двадцати радиальных лестничных «коридоров». И рупорные усилители, и котурны древними драматургами, режиссёрами и актёрами применялись для одной цели – организации хорошего звучания, видимости сценических объектов, что, в свою очередь, придавало требуемую значимость роли того или иного актёра или – всему спектаклю.

Этот бесценный опыт поддерживает нас – современных строителей, архитекторов и акустиков в каждодневном труде; в тех сложных ситуациях, когда наши экспертные оценки наиболее важны для достижения благотворного результата, в безошибочных принципиальных решениях.

В этой главе позволю себе представить вам, может быть, поучительный пример реализуемых простых решений акустических проблем при реконструкции или реставрации известнейших объектов, одним из которых является Капелла в Санкт-Петербурге (здание построено в XIX веке).

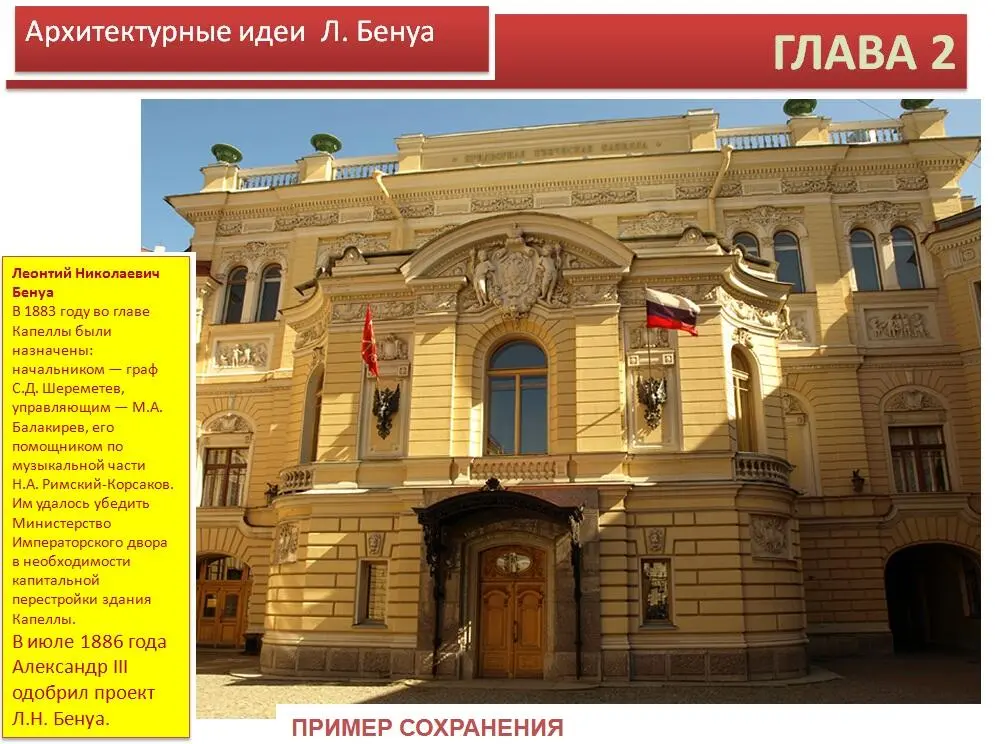

Рисунок 2.1

Здание Государственной Академической Капеллы в Санкт-Петербурге

Время неумолимо. Исторические здания стареют. Количество уникальных зданий, требующих акустической реконструкции очень велико и возрастает.

Материал данной главы, я надеюсь, поможет не допустить грубых ошибок, казалось бы – в простейших случаях теплотехнической и противопожарной реконструкции чердачного перекрытия (любых иных частей исторических зданий) над известным зрительным залом, способных повредить или безвозвратно уничтожить такие прекрасные духовные качества театра, которые создаёт для нас и на многие века с божьей помощью великий творец-архитектор.
