Анатолий Кочнев - Гармония архитектуры и акустики

Указанные здесь размеры элементов амфитеатра необходимы нам для анализа, в последующем, характеристик своеобразных резонаторов, наличие которых позволяло древним зодчим усиливать звучание голосов артистов и оркестров.

Рисунок 1.5

Театр Диониса на холмах в Афинах (Детали амфитеатра. Вид руин)

1 – направления кривизны системы линейных открытых резонаторов (встроеных в основания зрительских мест); 2 – форма кривизны в поперечном направлении в системе линейных открытых резонаторов, встроеных в основания зрительских мест; 3 – радиальные направления (лучи) заглубленных ступеней лестниц

Уклон ступеней лестниц по направлению к сцене был предусмотрен для отражения и рассеивания звука, приходящего со сцены. Ступени лестниц были сильно заглублены по отношению к ступеням зрительских мест.

Данная особенность «радиальных лестничных лучей» хорошо просматривается на рисунке 1.5 и на рисунке 1.6 в театре Эпидавра. Благодаря этому по двадцати радиальным «лучам» лестниц образовалось двадцать длинных волноводов.

Волноводы эти, в свою очередь, становились широкополосными (в силу особенности резонатора, открытого по всей значительной его длине в верхней своей части) усилителями звука (резонаторами).

Размеры ступеней способствовали образованию резонансов на средних и высоких частотах.

Рисунок 1.6

Театр в Эпидавре (IV век до новой эры) [7]

1 – радиальные «лучи» заглубленных ступеней лестниц (волноводы)

Другая система линейных открытых резонаторов была встроена в основания зрительских мест. Резонаторы и в продольном и в поперечном (это очень важно) направлениях имеют криволинейную или линейную полузамкнутую форму, что способствует полезной фокусировке и концентрации звучания на зрительских местах. Далее эти особенности ступеней зрительских мест будут детально анализироваться.

Интересно заметить, что количество лучевых длинных волноводов во втором ярусе зрительских мест Афинского театра в два раза больше, чем в первом ярусе (рисунок 1.5). Аналогичное решение принято и в театре в Аспенде (рисунок 1.11). Пояснение этого факта также будет дано несколько позже.

Театр в Эпидавре (рисунок 1.6) прекрасно расположен; у театра замечательные акустические качества – это один из лучших примеров открытых театральных сооружений [7].

В нём так же, как и в театре Афин есть длинные резонаторы – полости в ступенях лестниц, т.е. длинные волноводы, передающие и усиливающие звук снизу (от сцены) к дальним местам в амфитеатре.

Рисунок 1.7

Театр в Эпидавре. Разрез ( IV век до новой эры)

Перепад между верхней и нижней точкой на разрезе амфитеатра 20 метров (рисунок 1.7) [7], принятый при строительстве, позволил обеспечить требуемый для акустики уклон зрительских мест и, одновременно, ― очень хорошую видимость действия на сцене.

В таком варианте поперечного сечения театрального сооружения снабжение зрителей прямой звуковой энергией от источника на сцене было очень внимательно предусмотрено.

Для усиления звука среди зрительских мест зачастую использовались не только резонирующие объёмы. В театральных постановках у актёров могли быть маски со встроенными резонаторами различного вида, в том числе и рупорного типа. Рупорные резонаторы практически не искажают спектральный состав речи или мелодии, лишь повышая в определённой мере громкость. Рупорные резонаторы не поглощали, а только усиливали звук, потому что источник звука находился внутри такого резонатора – это голос говорящего или поющего актёра.

Актёры приподнимались над сценой на котурнах, чтобы демонстрировать значимость той или иной роли, одновременно улучшая слышимость на местах как прямого, так и отражённого звуков.

Рисунок 1.8

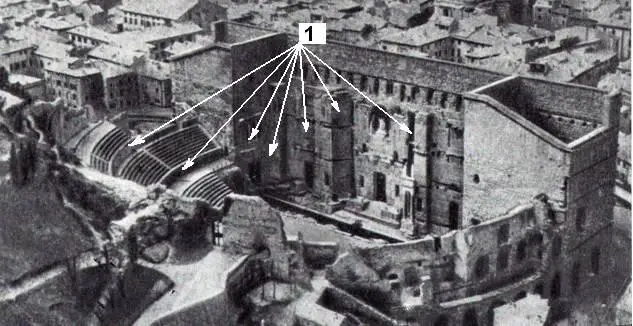

Театр в Оранже (Галлия). 1 век до новой эры

1 – вертикальные рефлекторы (отражатели звука)

Среди встроенных в холм театров, главным фасадом которых является наружная стена сцены, лучше других сохранился театр в Араузо (современный Оранж, Галлия). Этот театр (рисунок 1.8) при диаметре 103 метра вмещал 7 тысяч зрителей [7]. Театр имел весьма развитую систему вертикальных рефлекторов (7 позиций №1 на рисунке 1.8), способствующую усилению звука и формированию структуры первых отражений.

Развитая плоскость фасада площадью 30х103 метра выглядит весьма внушительно. По верху эта стена имеет два ряда отверстий (рисунок 1.9) для кронштейнов – опор стоек велария (тента для защиты зрителей и актёров от непогоды).

Веларий также мог быть весьма интересным и своеобразным рефлектором при достаточно большом весе единицы его площади.

Ярким примером театра с пространственно развитой сценой и амфитеатром является сохранившийся до наших дней театр в Пальмире (Сирия) [14]. Строители этого театра возвели его на ровной поверхности, не используя рельеф местности, так как местность пустынна. Театр не был традиционно «встроен» в холм, как, например, театр в Араузо или в Оранже (Галлия). Не только стены на сцене театра, но и трибуны (и основание этих трибун) здесь были возведены из естественного камня.

Представляем ещё один театр в Галлии (II век новой эры), в Аспенде (рисунки 1.10 и 1.11).

Для II века новой эры характерно то, что мы наблюдаем наличие в театре уже почти всех видов известных в наше время рефлекторов и рассеивателей, которые применяются в современных: концертных залах, оперных театрах и других зрелищных сооружениях.

Рисунок 1.9

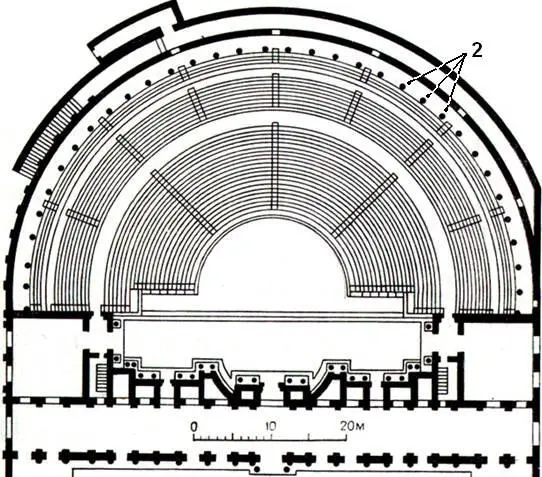

Театр в Оранже (Галлия). 1 век до новой эры

2 – стойки вилария – своеобразного тента для защиты зрителей и актёров от непогоды

Так же, как в Афинском театре VI века до новой эры (план на рисунке 1.4) в театре Аспенда II века новой эры (план на рисунке 1.11) количество лучевых лестниц во втором ярусе в два раза больше, чем в первом ярусе.

Двухкратное (с 10 до 20) возрастание количества лучевых длинных волноводов приводит к возрастанию в два раза излучаемой волноводами энергии, т.е. – к возрастанию уровней звуковой энергии на 3 децибела Это весьма положительно сказывается на восприятии зрителями звучания спектакля.

Рисунок 1.10 [7]
