Анатолий Кочнев - Гармония архитектуры и акустики

Конечно, начнём с существующих в реальных объектах и известных всем резонаторов в виде сосудов с горлом – это амфоры в древности или «голосники» в средние века и в современности.

Резонаторы-голосники и резонаторы-волноводы имеют, например, вид, представленный на рисунке 1.13. Некоторые варианты резонаторов-голосников разработаны автором для гончарной и литьевой технологий в главах 5 и 6.

Акустические, энергетические и геометрические их (резонаторов-голосников) характеристики описаны в пятой главе. Там же я напоминаю и методику расчёта резонаторов.

Второй вид этих резонаторов – это резонаторы с трубчатым поперечным сечением и с одним или двумя торцевыми отверстиями. Такие резонаторы применяются в музыкальных инструментах, например, в оргàнах; – рупорных мегафонах и т.д..

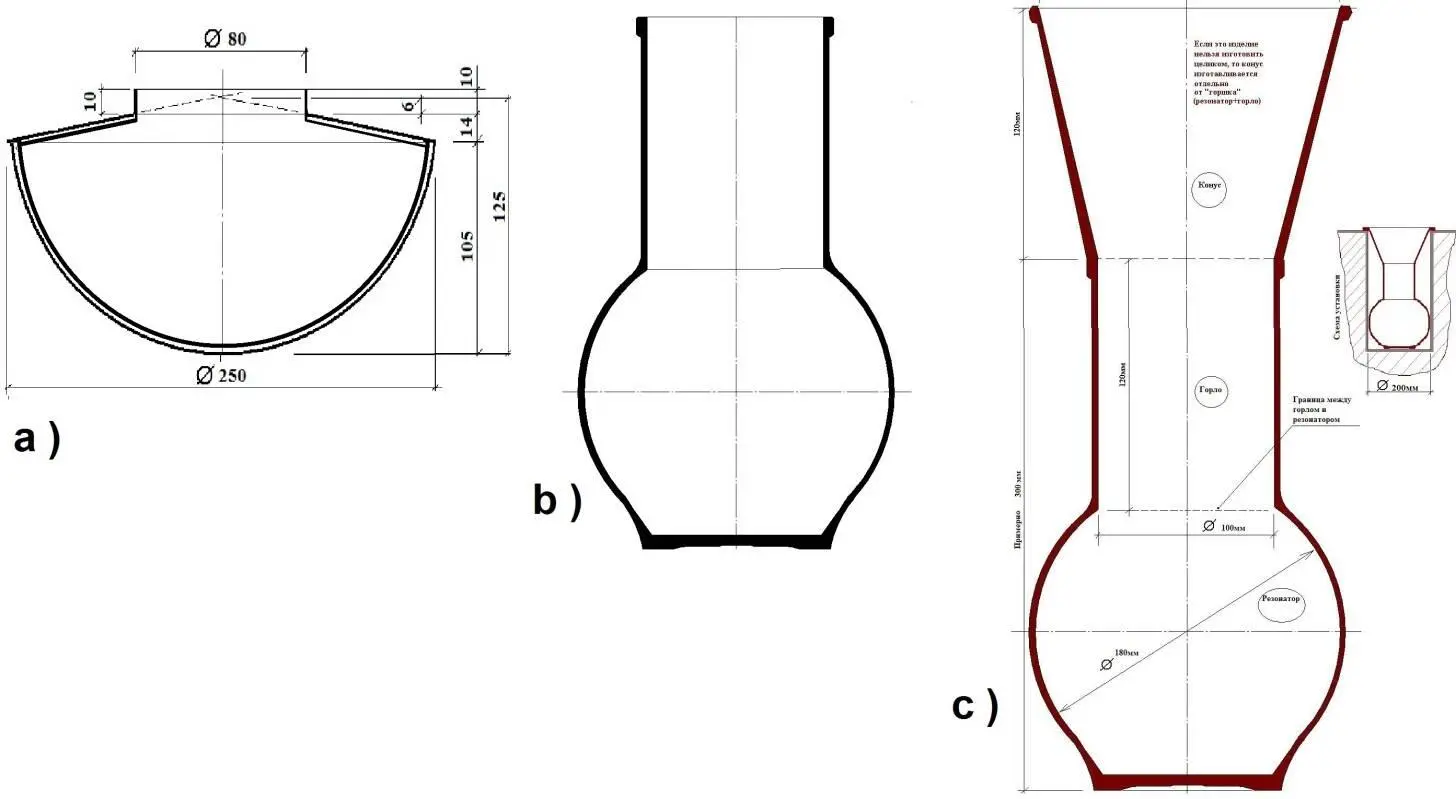

Рисунок 1.13

Варианты поперечных сечений резонаторов-голосников

а ) – резонатор-волновод; b ) и с ) – резонаторы – голосники

Форма концентрических резонаторов-волноводов по типу резонаторов с очень коротким горлом или без горла на рисунке 1.13,а (их количество равно числу рядов зрительских мест) совпадает с формой каждого из рядов ступеней мест для зрителей на рисунке 1.14, b.

Рисунок 1.14

Множество направлений отражённого звука от плит ступеней радиальных лестниц и от ступеней зрительских мест. Наблюдается возможность концентрации звуковой энергии в верхней части концентрических и радиальных резонаторов

а) расчётная схема отражений; b) часть множества отражений по общей расчётной схеме; взаимное положение концентрических резонаторов (по числу рядов зрительских мест); с) план театра в Аспенде с расположением источника звука в зоне орхестры или сцены

Число радиальных резонаторов равно числу радиальных лестниц (20 во втором ярусе и 10 – в первом ярусе). Форма их совпадает со ступенчатой формой «узких коридоров» радиальных лестниц.

Рисунок 1.15

«Шёпотная» галерея. Звук «вращается» в круговом вихре

а) расчётная схема отражений в «шёпотной» галерее; b) план театра в Аспенде с указанием направлений распространения звука по принципу «шёпотной» галереи

Если размеры резонатора (и горла резонатора) малы по сравнению с длиной волны действующих на резонатор колебаний, то практически можно рассматривать такую систему, как систему с сосредоточенными параметрами.

В этом случае (рисунок 1.14) резонатор представляет собой систему с распределенными параметрами, так как размеры резонатора могут быть равны (в поперечном направлении) либо больше (по направлению концентрических направлений рядов мест) по сравнению с длиной волны действующих на резонатор колебаний. Следовательно данный резонатор – это система с распределенными параметрами; и он является многорезонансным (достаточно) широкополосным.

Звуки по множеству направлений отражаются от ступеней радиальных лестниц и воздействуют на концентрический резонатор-волновод, а также на слух ближайших к лестнице зрителей (рисунок 1.14, b). Они (отражённые звуки) являются также источниками в шёпотной галерее; и передаются по направлениям, подобным тем, что представлены на рисунке 1.15.

Данный процесс преобразований характерен для каждого ряда мест зрителей; он сопровождается многократным фокусированием с генерацией звука и соответствующим (весьма существенным) усилением звука, характерным для шёпотной галереи.

Весьма интересен и ещё один фактор акустического благоустройства в театре, в рядах мест для уважаемых (почётных) гостей [5, 7] и постоянных зрителей (рисунок 1.16).

Эти зрители располагались в мраморных креслах с очень высокой мраморной спинкой криволинейной формы (рисунок 16, b).

Спинки кресел имеют специально подобранную высоту – такую, что к голове зрителя в кресле поступает много звуковых отражений от спинки этих кресел. Спинки кресел имеют также специально подобранную кривизну в горизонтальном направлении для формирования отражений в направлении к голове зрителей (рисунок 16, а).

Отражения от криволинейной поверхности спинки кресел (рисунок 16, а) усиливали звук, что благоприятно воздействовало на слух человека, позволяя ему слышать все оттенки голосов актёров, даже не усиленных рупором, удалённых на расстояние 10–15 метров от зрителей первого ряда.

Данный в этой главе историко-архитектурный анализ приводит к ряду обобщений, которым целесообразно следовать в процессе внимательного прочтения всего материала монографии.

Рисунок 1.16

Схема отражений в ряду кресел

а ) – отражения по схеме на рисунке 1.14, а (вид сверху)

b ) – фрагмент театра Диониса на рисунке 1.5

Комфортной звуковой среде ставится в соответствие сила, уровень мощности звука и структура первых акустических отражений. Конечно, названные характеристики реализуются в должной мере в связи с другими процедурами и технологиями: в соблюдении условий видимости, комфортности ситуации, благотворной окружающей среды, высокой функциональности объекта воздействия на духовный мир человека.

Утверждаем также, что превышение силы и мощности звука менее важно, чем структура первых акустических отражений, ибо первые акустические отражения, будучи тщательно продуманными и сформированными, сами способны обеспечить и требуемую плотность звуковой энергии, и его силу, и его мощность !!!

Формирование идеальной структуры первых акустических отражений равнозначно способности извлекать из скрипки звук дыхания человека, что обеспечивается, например, специальной конструкцией смычка.

Инструменты формирования идеальной структуры первых акустических отражений также известны. Они были известны уже в древнейшие века. Зная об успешной реализации такого процесса в древности, мы можем, с не меньшим успехом, воспользоваться результатами таких технологий и в наше время – в современных сооружениях.

Итак, представленный вниманию читателя краткий исторический архитектурно-акустический калейдоскоп развернул перед нами существенное многообразие акустических технологий и форм их реализации.

Некоторые из них, можно наблюдать в этой главе и в главах 2–10: от театральной площадки на острове Крит (XV век до новой эры), от греческих и греко-римских амфитеатров (VI век до новой эры – 1 век новой эры) до чудесных примеров современного театрального зодчества и до грандиозных, достойных нашего времени гигантских зрелищных спортивных сооружений, например, одного из крупнейших стадионов – стадиона «Зенит-Арена» в Северной Пальмире (Санкт-Петербург, Россия).
