Джозеф МакДермотт - Искусство системного мышления. Необходимые знания о системах и творческом подходе к решению проблем

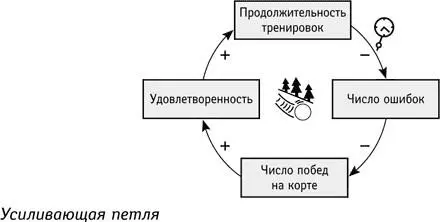

А теперь посмотрите на следующую диаграмму. Это пример усиливающего контура для игрока в теннис.

Это механизм усиливающей обратной связи. Обратите внимание на связи. Чем больше времени на тренировки — тем меньше ошибок, чем меньше времени уделяется тренировкам — тем больше ошибок. Эти два элемента изменяются в противоположных направлениях (рост одного сопровождается уменьшением другого, и наоборот). Эта пропорциональная обратная связь обозначена знаком «минус», который не указывает на что-то плохое. Им обозначаются все уравновешивающие связи. Следующая связь — также уравновешивающая. Чем меньше ошибок, тем больше выигранных партий, чем больше ошибок — тем меньше выигрышей. Следующие две связи усиливающие: чем больше побед, тем выше удовлетворенность, а чем она выше, тем сильнее мотив продолжать тренировки. Эта последовательность в целом образует петлю усиливающей обратной связи, хотя и включающей две уравновешивающих связи. Если вы представите себе, как идете по этой петле, наращивая мастерство теннисиста, то почувствуете, что это — механизм усиливающей обратной связи.

Есть простое правило, позволяющее сразу оценить характер механизма обратной связи при любом количестве звеньев. Если общее число отрицательных (балансирующих) звеньев четное, перед вами — усиливающий механизм (включая и тот случай, когда балансирующих звеньев нет совсем, так как нуль — это число четное). Если же общее число отрицательных (балансирующих) звеньев нечетное, то перед вами — уравновешивающий механизм обратной связи. Причина в том, что две отрицательных связи взаимно гасятся и образуют эквивалент усиливающей связи (например, чем больше тренировок, тем больше выигранных партий).

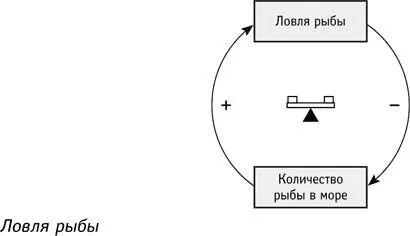

Возможен и другой вариант уравновешивающей связи, в которой один элемент вычитается из другого. Пример — ловля рыбы.

Чем больше траулеров, тем меньше рыбы в море. Но уменьшение числа траулеров не означает прироста рыбных запасов. Даже один траулер уменьшает количество рыбы в море. Это балансирующая связь.

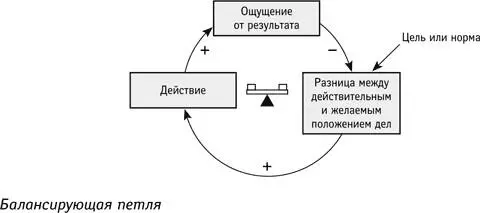

Контур уравновешивающей обратной связи представляет второй базовый сюжет. У любой уравновешивающей петли обратной связи есть цель. Движущей силой механизма уравновешивающей обратной связи служит стремление преодолеть разрыв между действительным и желаемым состоянием. Это порождает действие, которое может быть как успешным, так и неудачным.

Когда разницу удается устранить, оснований для действия больше нет, и петля исчезает. На практике из-за ограничений, налагаемых другими факторами, разрыв между целью и фактом не всегда удается преодолеть окончательно. Стандарты, которые мы для себя устанавливаем, определяют величину разрыва между желаемым и действительным и, соответственно, интенсивность усилий на его устранение. Чем выше мы подняли планку, тем значительнее разрыв и тем больше нужно усилий для его преодоления.

Мы не поддались искушению упростить этот раздел, так как это могло бы ввести наших читателей в заблуждение.

Вы скоро поймете, что существует два вида уравновешивающих связей и два вида усиливающих связей, потому что некоторые связи действуют только в одном направлении: они либо всегда усиливают, либо всегда ослабляют. Причина вот в чем. В рассматриваемых нами системных диаграммах (причинно-следственных моделях) могут содержаться два вида элементов, которые мы обозначим как уровень и поток.

Уровень — это количество, накапливающееся со временем, например численность населения, число членов семьи, количество рыбы в море, деньги на банковском счете.

Поток есть мера изменения чего-либо во времени. Коэффициент рождаемости, расходы, скорость исчерпания природных ресурсов — все это потоки. Поток — это всегда движение. Любая характеристика, которую мы можем обозначить как «темп» или «скорость», — это поток. Так что количество денег на банковском счете — это уровень, а расходы — поток. Количество пива в кружке — это уровень, а скорость ее наполнения — поток. Последний ведет к изменению уровня. Как уровень, так и поток могут увеличиваться и уменьшаться. (Например, численность населения страны может увеличиваться и уменьшаться и точно так же — коэффициент рождаемости.)

Когда один уровень связан с другим, оба изменяются пропорционально и в одном направлении. Но когда с уровнем связан поток, они не будут меняться пропорционально, потому что, даже уменьшившись, поток все-таки будет повышать уровень, и тот будет возрастать.

Например, связь между коэффициентом рождаемости (потоком) и численностью населения (уровнем) — усиливающая. Когда рождаемость возрастает, увеличивается и население. Но оно будет расти и при стабильном уровне рождаемости. Даже при сокращении рождаемости численность населения все еще может расти (если уровень смертности невысок), потому что даже в этом случае население все-таки увеличивается. Или, допустим, мы наполняем стакан водой: чем сильнее ее поток, тем быстрее наполняется стакан (растет уровень). Но если уменьшить поток, количество воды в стакане все-таки будет увеличиваться, хотя и медленнее. Таким образом, мы получаем вторую разновидность усиливающей связи, в которой один элемент (поток) всегда приводит к увеличению другого (уровня), а также еще одну разновидность уравновешивающей связи, когда один элемент (поток) всегда уменьшает другой (уровень).

Когда в системе нет связи между потоком и уровнем, причинно-следственная зависимость формирует сюжеты типа «порочный круг» или «успех рождает успех». В этом случае зависимые переменные совместно падают либо растут (например, моральный дух команды и успех). Когда в системе присутствует связь между потоком и уровнем, связь может иметь суммирующий или вычитающий характер, а контур обратной связи соответственно будет усиливающим или уравновешивающим.

Все это означает, что нам необходимо более точно определить введенные выше определения двух основных типов обратной связи.

Мы считаем, что один элемент оказывает усиливающее влияние на другой, если увеличение (уменьшение) первого ведет к большему увеличению (уменьшению) второго, чем в случае, когда первый элемент остался бы неизменным.

Мы считаем, что один элемент оказывает уравновешивающее влияние на другой, когда увеличение (уменьшение) первого ведет к большему уменьшению (увеличению) второго, чем в случае, когда первый элемент остался бы неизменным.
