Рамиль Кинзябулатов - Моделирование бизнес-процессов. От идеи к результату

Сегодня существует множество различных инструментов для разработки бизнес-моделей, они используют различные языки моделирования, как стандартные, так и какие-то собственные разработки. Но все их можно объединить по принципу работы в три основных подхода:

– Функциональный;

– Процессный;

– Ментальный (с применением ментальных карт).

На самом деле, конечно, существуют и другие подходы, их много так же, как и языков моделирования. Но они большей частью являются гибридными решениями, объединяющих перечисленные подходы. Кроме того, именно процессная и функциональная модели уже стали стандартами, по крайней мере, на западе. И у нас они получают все большее распространение. Об этих основных направлениях я и хочу поговорить подробнее.

Функциональное моделирование

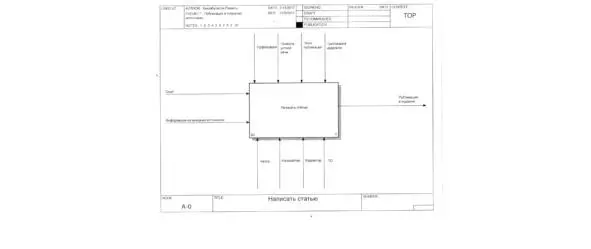

Пример функционального моделирования в формате IDEF0

Функциональное моделирование рассматривает деятельность в организации через призму функций (лат. functio – совершение, исполнение). В функциональной модели функция не имеет временной последовательности, а только точку ввода и точку вывода.

Функциональное моделирование помогает рассматривать бизнес-модель с точки зрения результативности, т.е. при моделировании мы исходим из того, что имеем на вводе, и того, что желаем получить на выводе.

Например, компания разрабатывает CRM-систему для своего бизнеса. В случае применения функционального подхода к моделированию уже сама выбранная среда для работы подсказывает, с чего начинать. Точка ввода – «вводящий интерес клиента или лид», точка вывода – желаемый результат: «покупка и получение лояльного клиента», «получение постоянного клиента», «получение максимум информации о потенциальном клиенте» и т. д.

Таким образом, в функциональной модели изначально известны точка ввода и желаемый результат, а последовательность действий и является объектом разработки. При этом использование функциональных моделей как «черных ящиков» позволяет детализировать каждый этап по мере необходимости. А вся работа при моделировании направлена на поиск оптимального решения для достижения цели.

Функциональные модели вы можете также использовать для демонстрации своих идей и вариантов решений. Это также очень удобно, ведь в процессе демонстрации вы можете двигаться от общего к деталям, по мере необходимости разделять и декомпозировать функции. Но декомпозировать вы будете при этом именно функции, и, разделяя одну функцию на несколько, вы не получите описание процесса.

Процессное моделирование

Пример процессного моделирования в формате BPMN

О процессном моделировании я буду рассказывать с точки зрения нотации BPMN, как одного из наиболее распространенных стандартов процессного моделирования. При этом я полностью согласен, что существует множество языков моделирования и различных систем. И каждый может пользоваться тем, что ему удобнее. Но все же BPMN – это уже сложившийся стандарт процессного моделирования, а потому его я и беру за основу в описании.

Процесс с точки зрения бизнес-модели – это последовательность событий и действий, которые имеют начало и конец. В этом кроется основное отличие процессного моделирования от функционального. Функциональное моделирование рассматривает бизнес-модель с точки зрения ввода и вывода (имеющихся ресурсов и желаемого результата). А процессное основано на последовательности действий в определенных границах, в случае BPMN это будут начало и конец события. Все процессы могут разбивать (детализировать) на подпроцессы вплоть до задач, т.е. действий, дальнейшая детализация которых невозможна.

Процесс – это некая последовательность действий, которую необходимо выполнить, чтобы получить определенный результат. Необходимо отметить что в модели бизнеса как процесса результат может и не быть явным в отличии от функциональной модели. Принципиальное отличие процессного моделирования от функционального заключается в том, что при процессном моделировании основное внимание уделяется не тому, что мы хотим получить, а тому, что нужно сделать для получения результата, т.е. не итогам той или иной деятельности, а самой последовательности действий.

Представьте себе, что в функциональной модели есть «черный ящик» – функция «Принять заказ». А при декомпозировании мы уже рассматриваем ее не как функцию, а как процесс, и последовательность действий при приеме заказа – это уже процессный подход.

Есть и еще одно очень важное отличие. Функциональную модель невозможно использовать при реализации какой-то либо системы, только для проектирования. А процессный подход позволяет создавать исполняемые модели, т.е. описания последовательности действий, которые мы можем в дальнейшем перевести в какую-то среду для создания системы совместной работы предприятия, основанной на процессном подходе.

Ментальный подход (ментальные карты)

Пример ментальной карты

При создании ментальных моделей специалист подходит к моделированию не как к процессу или набору функций, а как к некому набору связанных между собой понятий. Для наглядности я приведу пример – ментальная карта понятия «Процедура снабжения» (см. рисунок). Такой вариант подхода применяется, прежде всего, для себя. Рисование схемы в свободной форме помогает структурировать свои знания, так сказать, «разложить по полочкам» в свободной форме полученную информацию.

Также подобные ментальные карты помогают найти решение, которое уже позже, по мере необходимости, будет воплощаться в рамках строгих правил процессного или функционального подхода. Можно применять ментальные карты и для демонстрации клиентам: и существующей ситуации, и вариантов решения поставленной задачи.

Ментальные карты помогут наглядно продемонстрировать, какие методы могут быть использованы, показать в наглядной форме различные идеи. Плюсы применения таких ментальных карт очевидны:

– Не нужно знать какие-то специальные языки;

– Нет строгих рамок и ограничений при создании схемы;

– Ментальная карта в большинстве случаев интуитивно понятна;

– Создавать такие схемы просто.

Минусом подхода является отсутствие устоявшегося подхода и стандартизированной методологии. Если в нотациях функциональных и процессных имеется некоторая вариативность, но все же она ограничена строгими рамками языков моделирования, то ментальные карты создаются в произвольной форме. И даже специализированные программы для их создания также почти не ограничивают человека в процессе моделирования. Т.е. какие-то правила могут вводиться в рамках определенного программного продукта, но стандарта не существует. В результате для понимания модели и заложенных в ней идей требуется присутствие и комментарии ее разработчика (аналитика).
