С помощью опасиметра с фотоэлементом теперь следят за жесткостью воды, происходящей от растворенных в ней веществ. При кипячении жесткой воды эти вещества откладываются на стенках кипятильника, образуя накипь. С течением времени слой накипи становится все толще. В самоваре накипь никакой опасности не представляет. Но в котле паровой машины накипь может привести к катастрофе.

Происходит это оттого, что, когда отваливается в котле кусок накипи, вода в этом месте начинает соприкасаться с раскаленной стенкой котла, температура которой выше, чем температура накипи всей остальной поверхности. Получается быстрое и усиленное парообразование, которое приводит ко взрыву котла. Наибольшее число взрывов котлов вызывается именно отпадением накипи.

Поэтому понятно, почему так внимательно следят за жесткостью воды, подаваемой в котлы, в особенности в паровозные. Контроль за жесткостью оказалось возможным тоже передать роботам. С этой целью к испытуемой воде приливают растворы таких веществ, которые окрашивают воду или вызывают ее помутнение. Потом пробирку (стаканчик) с водой помещают перед фотоэлементом на пути узкого светового луча. По густоте окраски или помутнения воды автомат определяет степень жесткости и, если она больше положенной нормы, дает предупредительный звонок.

Американский инженер Эдриен сконструировал аппарат, который с помощью фотоэлемента определяет степень напряжений в стекле бутылок. Такой робот позволяет браковать бутылки по внутренним качествам их стекла.

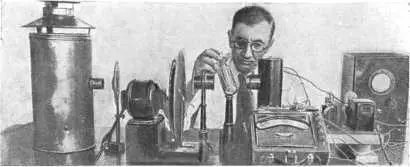

Фотоэлектрический браковщик бутылок инженера Эдриена. Слева, в большом цилиндрическом сосуде — лампа. Справа, рядом с бутылкой — фотоэлемент. Аппарат обнаруживает внутренние напряжения в стекле бутылок.

Всеукраинский институт геологии и минералогии в СССР сконструировал в 1935 г. аппарат с фотоэлементом, который определяет прозрачность и блеск фарфоровых изделий. Этот аппарат может быть применен для сортировки фарфоровых вещей.

Опасиметр с фотоэлементом нашел применение и в бумагоделательной промышленности.

Бумага изготовляется из древесной массы и из тряпья. И то и другое в результате специальной обработки измельчается, смешивается с водой и превращается в жидкую кашицу. Кашица эта сливается на мелкосетчатые сита, шириною в метр и больше, находящиеся в непрерывном колебательном движении из стороны в сторону. На ситах масса освобождается от воды, уплотняется и передается на сушильные барабаны, обогреваемые паром. Барабанов этих много. Соприкасаясь с ними, бумажная масса спрессовывается, высушивается и превращается в обычную бумагу, которая широкой лентой сбегает с барабанов бумажной машины. Эта лента навертывается на большую катушку.

Бумага делится на различные сорта в зависимости от употребленного сырья (древесная масса или тряпье) и от плотности. Если бумажная машина установлена на какой- либо определенный сорт бумаги, то она должна давать именно этот сорт бумаги, не уклоняясь ни в сторону понижения, ни в сторону повышения качества бумаги. Увеличенная плотность бумаги требует большего количества сырья, и поэтому ее себестоимость будет выше установленной величины. Наоборот, при уменьшении плотности бумаги потребитель получает продукт худшего качества.

Чтобы этого не было, у бумажной машины постоянно дежурит специальный мастер, который время от времени отрывает от бумажной ленты кусок бумаги и, вырезав из него квадрат определенных размеров, взвешивает его. Для каждого сорта бумажный квадрат должен иметь вполне определенный вес.

Если вес в какой-либо пробе получается другой, то мастер изменяет приток на сита бумажной массы, увеличивая его, если вес пробы оказался ниже положенного, и уменьшая в обратном случае.

И все же, несмотря на контроль, бумага получается не вполне однородной. Поэтому возник естественный вопрос— нельзя ли и здесь как-нибудь устроить автоматическую регулировку.

Эта задача разбивалась на две части: во-первых, нужно было найти способ автоматически определять плотность бумаги и, во-вторых, связать этот автомат с другим, регулирующим, автоматом.

Первая часть задачи была разрешена двумя способами — световым и электрическим. Пока более удобным оказался световой, или оптический, способ контроля бумаги. Сущность его очень проста. По одну сторону бумажной ленты помещается яркая лампа, по другую — фотоэлектрический элемент. В зависимости от плотности, бумага пропускает свет то больше, то меньше. Электрический глаз это замечает и приводит в действие самопишущее перо, указывающее все колебания плотности бумаги.

Мастер, следя за записью, может своевременно принять меры к выравниванию плотности. Таким образом работа мастера упростилась. Но этим работа была автоматизирована только наполовину.

В середине 1929 г. к опасиметру, определяющему плотность бумаги, был присоединен автомат, регулирующий подачу бумажной массы. Теперь надобность в особом мастере возле бумажной машины отпала.

Практическое разрешение обеих этих задач было делом далеко не легким и потребовало от изобретателя, американского инженера Ф. Пирсона, пяти лет работы. Трудности встречались на каждом шагу. Лампу и фотоэлектрический элемент нельзя было оставить неподвижными — это давало бы плотность только одной части ленты: глаз и лампа должны двигаться поперек бумажной полосы. В этом совместном движении глаза и лампы нужно было добиться того, чтобы обе эти части робота всегда находились точно одна над другой. Это первая трудность. Вторая заключалась в том, чтобы лампа все время давала свет одинаковой яркости. Изменение яркости света вводило бы электрический глаз в заблуждение: более яркий свет он воспринимал бы как уменьшение плотности бумаги, и, наоборот, более слабый свет прибор «истолковывал» бы как увеличение плотности бумаги. Все это приводило бы к неправильной регулировке машины. Для поддержания постоянной яркости света лампы Пирсону пришлось поработать над вопросом о сохранении напряжения в питающей лампу цепи.

Были еще и иные трудности. Но все они теперь преодолены, и робот мастер-бумажник «научился» работать безупречно. Первые такие роботы были установлены у двух бумагоделательных машин мощной Вестоновской бумажной компании в США. Результаты получились прекрасные. После этого такие же контрольные автоматы были поставлены и к другим машинам.

Еще в 1929 г. у телевокса появился «видящий» брат — телелюкс. Его «отец» — американский инженер Филиппс Томас — работает у той же Вестингаузовской компании, что и инженер Венсли. Слово «телелюкс» составлено подобно слову «телевокс». «Теле» — далекий, «люкс» — свет. В то время как телевокс выполняет приказы, отдаваемые звуками, телелюкс делает то же, подчиняясь световым сигналам.
