Основную часть телелюкса составляют два фотоэлектрических элемента. Один из них соединен с селектором (распределителем) того же устройства, что и у телевокса, другой — с исполнителем. Распределитель имеет четыре контакта. Один из них нулевой, от остальных трех идут провода к электромоторам, производящим желательные действия. Эти электромоторы питаются от батареи аккумуляторов.

В спокойном положении контактная ручка распределителя лежит на нулевом контакте. Предположим, что нам необходимо пустить в ход мотор номер второй. Тогда мы освещаем два раза фотоэлектрический элемент распределителя. Изобретатель это делает с помощью карманного электрического фонарика. При каждом освещении ручка передвигается на следующий контакт. При первом освещении ручка переходит с нулевого контакта на первый, при втором освещении — с первого контакта на второй.

Положение ручки селектора на любом контакте не вызывает работы мотора, так как ток еще не включен. Включение тока делается другою частью прибора — исполнителем, управление которым производится от второго фотоэлектрического элемента. Достаточно осветить этот глаз робота, и избранный мотор начнет работать.

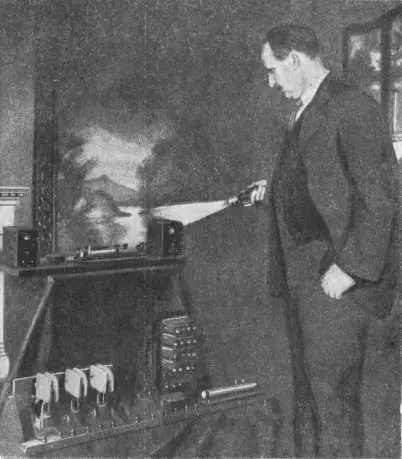

Брат телевокса — телелюкс — робот, исполняющий приказания, отдаваемые световой сигнализацией. Рядом с телелюксом его изобретатель — Филиппс Томас.

Телелюкс Томаса имел всего три рабочих контакта и поэтому мог выполнять три различных действия: зажигать и гасить три группы ламп в той аудитории, где делался доклад.

Освещая попеременно то один, то другой глаз робота светом карманного фонарика, Томас зажигал и гасил любую группу ламп аудитории. Световую сигнализацию роботу можно было производить с расстояния до 20 м .

Схема устройства телелюкса. А и Б — фотоэлементы; В — электромагнитное реле; Г — аккумуляторы; Р — исполнительное реле; К — переключатель.

Телелюкс Томаса является еще только «новорожденным младенцем». В нем много несовершенств. Число его действий очень ограничено. Однако, в этом «младенце» заключаются огромные возможности. Дальность управления им может быть доведена до нескольких километров. Вместо видимого света для управления им можно пользоваться невидимыми инфракрасными лучами. Круг его деятельности может быть очень разнообразным.

Так, например, телелюкс может превратиться в видящий автомобиль. Это случилось в Иллинойсском университете в США. На лекциях по физике студенты познакомились с фотоэлектрическими элементами и их замечательными свойствами.

Двум студентам — А. Расу и Ж. Вудфиллу — пришло в голову сделать видящий автомобиль. Мысль увлекла их, и студенты проработали над своим изобретением все лето.

Была сделана большая модель автомобиля, приводившаяся в движение электричеством. На месте шофера были помещены два фотоэлектрические элемента. Один из них служил для управления селектором, другой — исполнителем.

Когда все работы были закончены, настал момент пробы. Вудфилл с помощью велосипедного фонаря с электрической лампой направил свет на фотоэлектрический элемент, управляющий распределителем. Одна вспышка света поставила ручку распределителя на первый контакт. Потом свет лампы был брошен на глаз исполнителя. И вдруг зажглись фары (фонари) автомобиля. Рас запрыгал от радости. Потом таким же образом заставили загудеть сигнальный рожок. Наконец, еще несколько вспышек света, и автомобиль медленно двинулся с места.

Осенью счастливые изобретатели демонстрировали видящий автомобиль своим товарищам по университету.

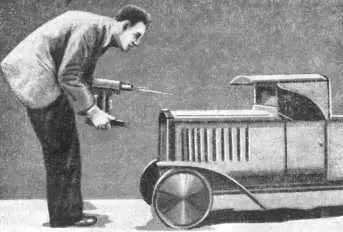

«Видящий» автомобиль двух американских студентов.

В 1930 г. в Лондоне на выставке модельных инженеров всеобщее внимание привлекал любопытный игрушечный электрический поезд, который быстро бегал по рельсам, на как только перед ним помещали зажженную лампу, он почти мгновенно останавливался. Когда же лампу гасили или убирали с пути, поезд снова начинал двигаться.

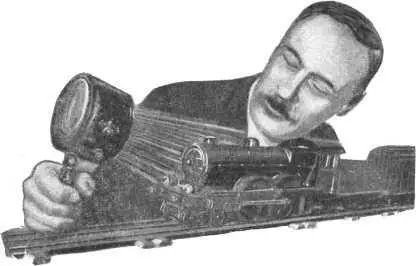

Игрушечный паровоз с фотоэлементом. Останавливается при освещении лампой.

Нетрудно догадаться, что если этот поезд «видит» свет, то в нем обязательно должен быть фотоэлемент.

Так это и есть на самом деле. Маленький селеновый элемент был помещен в передней части паровоза. С помощью специального реле этот элемент под действием света выключал ток, питающий электромоторчик, и поезд останавливался. Если же свет гас, элемент снова включал ток.

В 1931 г. фотоэлемент с игрушечных паровозов пересаживается на настоящие и превращается в помощника машиниста, следящего за сигналами семафора.

Если семафор открыт, поезд может свободно продолжать свой путь. При закрытом семафоре поезд должен остановиться. Однако, в железнодорожной практике бывают случаи, правда очень редкие, когда машинист не замечает, что семафор закрыт, и поезда не останавливает. Это всегда приводит к крушениям, причем гибнут люди, паровозы, вагоны.

Поэтому давно уже возникла потребность создать такую сигнализацию, чтобы поезд всегда останавливался перед закрытым семафором, независимо от того, видит ли его машинист или не видит. С появлением фотоэлементов с усилителями задача была разрешена и притом довольно просто.

На паровозе была установлена лампа, с помощью прожектора бросающая вверх узкий пучок инфракрасных лучей, и рядом с ней фотоэлемент. Семафоры были снабжены зеркалом. При закрытом семафоре это зеркало располагается горизонтально.

При прохождении паровоза мимо закрытого семафора пучок лучей от зеркала отражается вниз и попадает на фотоэлемент, восприимчивый к инфракрасным лучам.

Этого достаточно, чтобы слабый фототок, усиленный в десятки тысяч раз, открыл тормозной кран и затормозил поезд. Такая установка прекрасно действует и в тумане, так как инфракрасные лучи довольно хорошо проходят через туман. Выходит, что современные паровозы стали зрячими.

В настоящее время эти автостопы (самоостановщики) начинают распространяться на дорогах с большим движением.

Световой «автостоп».
