Как ни слаб свет звезд, но, уловленный фотоэлементами, превращенный в электрические токи, а затем усиленный в сотни тысяч и даже в миллион раз, он может вызвать не только движение самопишущего пера, но и нечто большее. Замечательный пример такого действия звездного света дает чикагская выставка «Столетие прогресса».

Ее устроители решили самым способом открытия выставки показать посетителям огромные достижения науки и техники наших дней и с этой целью предоставили открытие не президенту республики, а… Арктуру, звезде первой величины в созвездии Волопаса.

В назначенный день к девяти часам вечера перед выставкой собралась миллионная толпа. На территории выставки было темно и тихо. Но когда стрелка часов дошла точно до девяти часов тридцати минут, произошло нечто грандиозное: на всей территории выставки вспыхнули бесчисленные электрические огни разных цветов, открылись ворота, и множество громкоговорителей запели американский национальный гимн.

Все это сделал свет звезды.

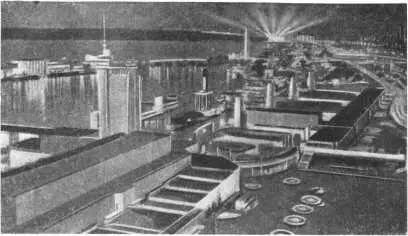

Море огней на чикагской выставке, зажженных звездой Арктуром.

В качестве пунктов наблюдения были избраны четыре обсерватории, расположенные в разных штатах. Четыре обсерватории, а не одна, взяты были для того, чтобы избегнуть всяких случайностей погоды: если небо в одном или другом месте будет закрыто облаками, то в третьем или в четвертом оно окажется чистым. К телескопам, вместо человеческих глаз, были приставлены фотоэлементы, соединенные с усилителями.

Когда свет звезды через телескопы попал на чувствительную поверхность фотоэлементов, из нее брызнули вырванные этим светом электроны. Возник электрический ток. Катодные лампы усилили его в миллион раз и по проводам бросили в Чикаго на выставку. А там многочисленные реле с помощью этого тока произвели все возложенные на них действия.

Звезду Арктур избрали не случайно. Свет, пробегая в секунду 300 000 км, идет от нее к нам ровно сорок лет. Значит, тот луч звезды, который открыл выставку 1933 г., отправился в путешествие по мировому пространству в 1893 г. А как раз именно в этом году в Чикаго была предшествующая большая выставка — Колумбийская. Свет Арктура перекинул как бы мост между двумя этими выдающимися выставками.

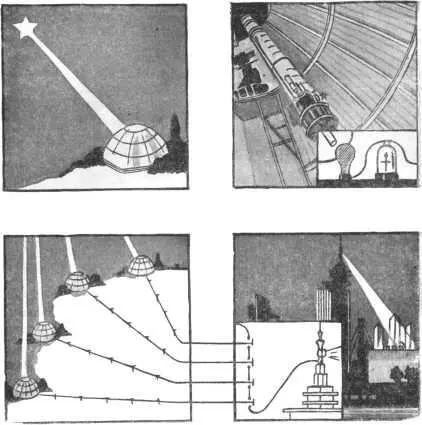

Звезда Арктур открывает выставку в Чикаго в 1933 г. Слева вверху свет Арктура попадает в обсерваторию. Справа вверху, пройдя через телескоп, свет звезды падает на фотоэлемент. Слева внизу четыре обсерватории по телефонным проводам передают ток, вызванный Арктуром, на выставку — внизу справа.

Видящие роботы могут отмечать время на скачках и гонках. С этой целью дорога перегораживается инфракрасным лучом. Как только движущийся предмет пересечет луч, робот отмечает время. Точность при таком способе доходит до сотых долей секунды. Человек же дает точность до пятых долей секунды.

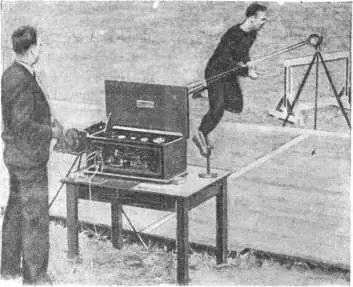

Фотоэлектрический отметчик времени на состязаниях.

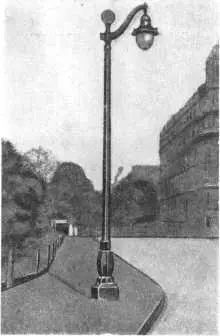

Уличный самозажигающийся фонарь.

Видящие роботы начинают следить за освещением в школах, на фабриках и заводах, на улицах и даже на буях (поплавках) в море и на реках.

Так, например, в начале 1936 года группа советских инженеров — Антонов, Жерве, Мачерет и Палкин — разработала проект речного бакена-автомата, который с заходом солнца сам зажигает свою электрическую лампу, а утром гасит. Основная часть устройства — селеновый или меднозакисный фотоэлемент. Для питания лампы электрическим током к бакену присоединяется маленькая водяная турбинка, вращающая электрический генератор. Схема питания устроена так, что лампа постоянно мигает — это привлекает к ней внимание. Если рабочая лампа почему-либо не загорается, то автомат зажигает запасную.

На реках со слабым течением или на озерах и морях водяная турбинка работать не будет. В таком случае на бакене можно поместить батарею сухих элементов, достаточную для питания ламп на протяжении шести месяцев.

В 1916 г. англичанину Флауэрсу удалось сконструировать, пользуясь селеновым фотоэлементом, такой робот, который может стенографировать человеческую речь. Робот Флауэрса получил название диктофона. Устройство этого замечательного аппарата довольно сложно.

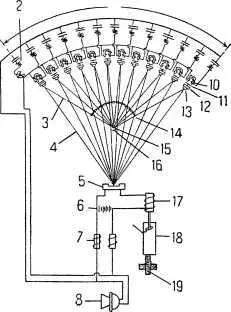

Схема устройства диктофона Флауэрса. 1 — электрические конденсаторы; 2 — катушки самоиндукции; 3 — луч света, падающий на зеркальце электромагнита; 4 — луч света, отраженный от зеркальца; 5 — селеновый элемент; 6 — аккумуляторы; 7 — дроссели; 8 — микрофон; 9 — записывающее перо; 10 — электромагниты; 11 — мембрана; 12 — подкладка зеркальца; 13 — зеркальце; 14 — линзы; 15 — светящаяся вольфрамовая нить лампы; 16 — экранчик; 17 — электромагнит, управляющий записывающим пером; 18 — цилиндр с бумагой, на которой производится запись; 19 — винт в гайке, поднимающий цилиндр при каждом обороте на один сантиметр.

Диктовка производится перед обычным микрофоном. Возникающие в нем электрические токи направляются в ряд параллельно соединенных электрических резонаторов. Каждый из них состоит из конденсатора, катушки самоиндукции и электромагнита, сердечником которого является постоянный магнит. Перед магнитом находится металлическая пластинка с маленьким зеркальцем.

Все электромагниты и зеркальца расположены по дуге круга. Перед зеркальцами находится электрическая лампочка с одной только нитью. Свет этой нити, пройдя через маленькие линзы, падает на зеркальца всех электромагнитов и, отразившись от них, собирается в одной точке селенового элемента, который в этом именно месте сделан не чувствительным к свету.

Электрические токи при диктовке, попав в резонаторы, вызывают в некоторых из них электрические колебания. С помощью электромагнитов электрические колебания передаются зеркальцам. Отраженные ими зайчики света бегают по селеновому элементу и вызывают в его цепи колебательные токи, управляющие самопишущим пером, которое вычерчивает на бумаге кривые линии. Каждому звуку соответствует вполне определенная кривая линия.

Таким образом любое слово будет записано в виде ряда нескольких волнистых линий. Заучив волнистые буквы, можно легко читать запись диктофона, которая по внешнему виду очень напоминает стенографическую запись.
