Предположим, мы хотим, чтобы звонок наших электрифицированных ходиков зазвонил точно в пять часов дня. Ставим длинную контактную стрелку на цифру 12, короткую — на цифру 5. Это мы делаем, скажем, в десять часов утра. Минутная стрелка делает несколько кругов, свободно проходя при этом над пружинкой короткой контактной стрелки. Вращаясь, она несколько раз касается своего контакта, но звонок не звонит, так как в цепи остается второй разрыв — нет соединения между часовой стрелкой и короткой контактной. Часовая стрелка медленно ползет по кругу, свободно проходит, не доставая до пружинки длинной контактной стрелки, и наконец около пяти часов касается своей пружинки. Через некоторое время доходит до своей пружинки и минутная стрелка — цепь замыкается, звонок звонит.

Ходики с двумя контактными стрелками — значительно более удобный и точный будильник, чем обычные продажные. Сделать такое приспособление к ходикам пустяки. Ведь нужно изготовить лишь две контактные стрелки: короткую из жести, длинную из тонкой фибры, плотного картона (например прессшпана) или какого-либо другого изоляционного материала. Длина контактных стрелок рассчитывается по длине стрелок часов.

Для установки контактных стрелок на циферблат сделайте так. Сверните из жести коротенькую трубочку, которая плотно входила бы в отверстие циферблата. Наденьте на трубочку жестяную шайбу и хорошенько припаяйте ее. Теперь выньте из циферблата трубку с шайбой, наденьте на трубку сначала длинную контактную стрелку, затем короткую, затем еще одну шайбу и опять вставьте трубку в отверстие циферблата. С задней стороны циферблата наденьте на выступающий конец трубки такую же шайбу, как надетые с другой стороны, раздвиньте край трубки, чтобы образовался бортик, и прочно спаяйте шайбу с трубкой. При этом контактные стрелки окажутся плотно прижатыми к циферблату и после поворота будут оставаться на месте.

Циферблат с контактными стрелками устанавливается на место, причем нужно следить, чтобы оси стрелок часов проходили точно в центре отверстия, нигде не касаясь трубки. Часовая и минутная стрелки надеваются на свои оси, контактные пружинки вытягиваются так, чтобы концы стрелок часов задевали за них, — и переделка ходиков закончена. Минутная стрелка всегда проходит над часовой и, значит, не касается пружинки короткой контактной стрелки. Может быть, придется чуть выгнуть минутную стрелку.

Немного сложнее установка добавочных стрелок не в ходиках, а в настольных часах, где металлический циферблат часто соединен с механизмом часов. Это затруднение можно обойти, расширив отверстие циферблата и изолировав от него короткую контактную стрелку и трубку с помощью картонных шайб и картонной же трубки. При этом придется второй провод подводить уже не к циферблату, а к короткой контактной стрелке.

Описанная конструкция обладает одним недостатком: в настольных или стенных часах нужно снимать стекло для установки контактных стрелок на нужное время звонка. Но это не так страшно: стекло можно сделать поднимающимся на шарнире, чтобы циферблат не пылился. Никаких размеров мы не даем: устройство настолько просто, что каждый сможет выбрать подходящие размеры сам, подогнав их к размерам часов, которые переделываются в электробудильник.

Электробудильник очень просто обращается в радиобудильник. Достаточно вместо трансформатора и звонка провода от ходиков подвести к репродуктору и штепсельной вилке и вставить вилку в штепсельную розетку радиотрансляции — ходики будут включать репродуктор.

Еще одно, последнее замечание. От длины контактной пружинки на длинной добавочной стрелке зависит продолжительность звонка: если пружинку сделать подлиннее, медленно движущаяся минутная стрелка будет долго прикасаться к пружинке, тащить ее за собой, и звонок будет звонить продолжительное время.

Электровыжигатель — это простой прибор для выжигания на дереве различных узоров, фигур, надписей и рисунков.

Чтобы сделать электровыжигатель, нужен детский понижающий трансформатор, метра полтора электрического шнура, кусок сухого дерева, зажимные клеммы от старого электрического патрона, изоляционная лента, мелкие шурупы.

Ручку для электровыжигателя вырежьте из сухого дерева. Можно воспользоваться ручкой от старой поломанной отвертки, лобзика или напильника, сняв с ручки металлическое кольцо. Внутри ручки сделайте сквозное отверстие диаметром 10–12 мм . Его можно просверлить или прожечь горячим железным прутом. К торцовой части ручки, как видно на рисунке, прикрепляются маленькими шурупами две клеммы от патрона для электролампочки (см. правый верхний угол таблицы 29).

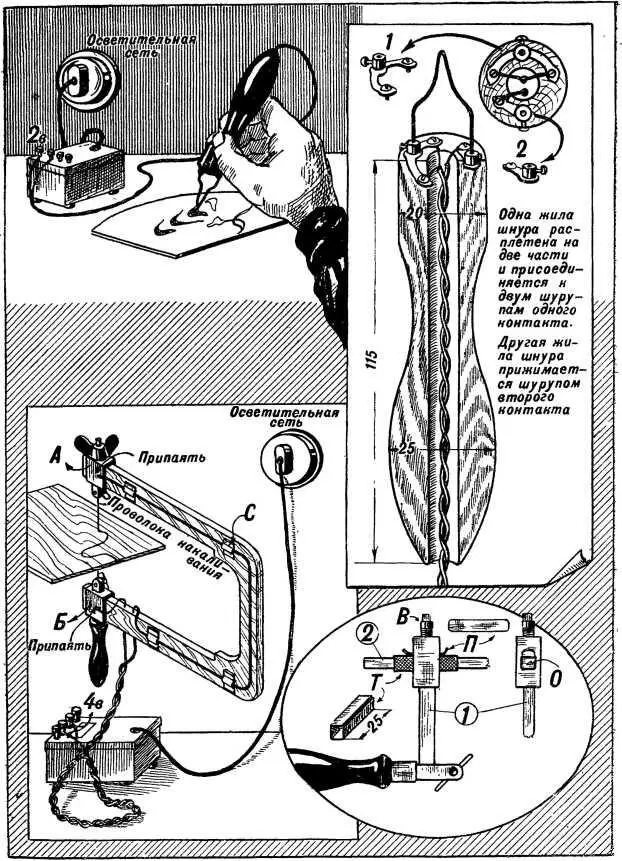

Таблица 29. Электровыжигатель и электролобзик .

Отверстия для шурупов в клеммах очень малы: их надо рассверлить.

В отверстие ручки проденьте электрический шнур.

Самое главное в этом приборе — сделать хорошее, жесткое соединение концов шнура с клеммами, чтобы не было слабого контакта, что вызывает сильный перегрев зажимных клемм. Для этого одну жилу шнура разделяют на две части и, сделав на концах две петельки, поджимают их под шурупы, крепящие клемму 1 с двумя концами. На второй жиле шнура делается одна петелька, которая поджимается под шуруп, крепящий вторую клемму — 2. Место соединения этой петельки с клеммой пропаяйте.

Достаньте небольшой кусок никелиновой, реотановой или константановой проволоки длиной 65–70 мм и диаметром 0,8–0,9 мм, выгните его по форме, показанной на рисунке, вставьте в отверстия клемм и плотно зажмите стопорными винтиками. Концы шнура электровыжигателя присоедините к клеммам «2 вольта» или «4 вольта» понижающего трансформатора. Проволока быстро накалится до светло-красного цвета. Слегка прижав конец накаленной проволоки к дереву, можете приступить к выжиганию узора.

Проволоку, нагреваемую электрическим током, можно использовать для изготовления электрического лобзика.

Разница между обыкновенным лобзиком и электрическим заключается лишь в том, что в зажимы лобзика вместо обычной пилки вставляется проволока диаметром 0,6–0,7 мм и длиной 135–140 мм из реотана, константана или никелина, как и в электровыжигателе. Эта проволока, раскаленная электрическим током, прожигает фанеру. Работать таким лобзиком гораздо скорее и проще, чем обыкновенным.

Вдоль деревянного станка лобзика (см. таблицу, слева, внизу) от зажима А к зажиму Б (немного не доходя до ручки) проложите один провод осветительного шнура без верхней оплетки, в одной резиновой изоляции, и укрепите его специальными скобочками С из плотного картона или листовой фибры. С зажима А удалите краску и зачистьте его до блеска, после чего облудите. Снимите изоляцию на конце проложенного провода, облудите этот конец и припаяйте его к зажиму А. Второй провод шнура также припаяйте к зажиму Б.
