Борис Ляпунов - Борьба за скорость

Сейчас свыше четырех пятых всей электроэнергии в нашей стране дают станции, на которых работают паровые турбины.

На наших заводах строятся паровые турбины мощностью 100 тысяч киловатт.

Давление пара в котле доходит до 90 атмосфер. Нужно было научиться сваривать стальные листы толщиной в 10 сантиметров, чтобы изготовить детали мощной турбины высокого давления. Из таких листов сваривали детали весом около полусотни тонн.

Турбина делает 3 тысячи оборотов в минуту. Концы лопаток ее двигаются по окружности быстрее звука. Такой скорости — 420 метров в секунду — еще не было ни в одной из строившихся когда-либо ранее паровых турбин.

При постройке этой турбины были использованы новейшие достижения в обработке металла.

Штамповка, которая позволяет экономить металл; скоростное резание, которое дает чистую поверхность; электрические способы обработки; упрочение поверхности деталей — все это применяли технологи.

Все способы испытания металлов использовали они, чтобы построить надежную машину.

Вот лишь несколько интересных цифр. 43 тысячи деталей есть в турбине. Больше 8 тысяч инструментов — режущих и мерительных — потребовалось, чтобы их изготовить. 5 200 разных технологических процессов разработали технологи, чтобы построить турбину.

Конструкторы, технологи, рабочие успешно оправились с задачей создания быстроходной мощной паровой турбины.

Товарищ Сталин поздравил советских турбостроителей с выдающимся достижением и пожелал им дальнейших успехов «в деле обеспечения технического прогресса в советском энергомашиностроении».

На Ленинградском металлическом заводе имени И. В. Сталина изготовлена уникальная турбина сверхвысокого давления мощностью в 150 тысяч киловатт. «Турбиной мира» назвали ее строители.

«Турбина такой мощности создаётся впервые в мире, что свидетельствует о зрелости советской науки и техники», — сказал Л. П. Берия в докладе о 34-й годовщине Великой Октябрьской социалистической революции.

Почти одновременно с паровой турбиной родился другой тепловой двигатель.

В паровой турбине нет стальных рук — шатунов, в ней непосредственно получается вращение.

Но есть ведь еще и другой посредник — сам пар, есть топка и котел.

Уже давно задумывались инженеры над тем, как бы от него избавиться. Однако идти здесь пришлось не прямым, а обходным путем.

Топку поместили внутри двигателя, в его цилиндре. В цилиндр подавали топливо и воздух. Получалась горючая смесь, ее зажигали, и газы, расширяясь, с силой двигали поршень. Так появились двигатели внутреннего сгорания — легкие и достаточно мощные. А с ними появились самолеты и автомобили, тепловозы и теплоходы, тракторы и многие другие машины. Огромная армия этих двигателей работает в каждой стране.

Мысль инженеров шла дальше. Перед ними было два двигателя — паровая турбина и двигатель внутреннего сгорания. Один из них имел шатуны и кривошипы, другой — паровой котел с топкой.

Инженеры стремились создать двигатель, который не имел бы недостатков старых, а обладал их достоинствами.

У нового двигателя, как у турбины, не должно быть цилиндров и шатунов.

У него, как у двигателя внутреннего сгорания, не должно быть котельной, и пар ему не нужен.

Выходит, новый двигатель должен быть турбиной внутреннего сгорания, или, иначе, газовой турбиной [1] В разделе о газовой турбине использованы отдельные материалы книги Б. Ляпунова «Газовая турбина» (Госэнергоиздат, 1951). .

Первая в мире газовая турбина была построена в 1897 году русским инженером П. Д. Кузьминским. Но прежде чем новый двигатель вышел из стен лабораторий и начал применяться в технике, прошло около 40 лет.

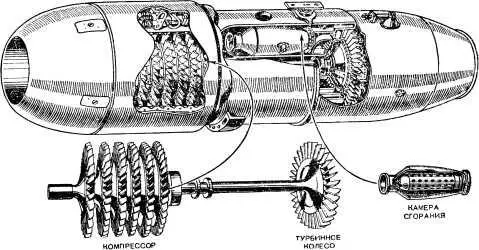

Авиационный газотурбинный двигатель .

Вряд ли есть машина, которой различные исследователи, специалисты и не специалисты, занимались бы больше, чем газовой турбиной.

Принцип действия ее несложен, но построить газовую турбину так, чтобы она хорошо работала, оказалось совсем не просто.

В газотурбинной установке три основные части: компрессор, камера сгорания и турбинное колесо.

Компрессор питает камеру сгорания воздухом.

Камера сгорания питает турбину горячими газами, которые вращают турбинное колесо.

Турбина вращает какой-либо механизм (например, генератор электрического тока или воздушный винт самолета), а заодно с ним и компрессор, сидящий на том же валу.

В газотурбинных реактивных двигателях газы, отработавшие в турбине, вытекают в атмосферу, создавая реактивную тягу, которая двигает самолет.

Развитие авиации настоятельно требовало нового двигателя для больших скоростей полета. Таким двигателем могла стать газовая турбина — мощная, быстроходная, легкая. Авиация и явилась первой областью техники, где начали широко применять газовые турбины.

Впервые они появились на самолете уже давно, но как вспомогательные двигатели.

Еще в конце первой мировой войны в военной авиации испытывались турбокомпрессоры, подающие воздух в авиационный двигатель.

Плотность воздуха с подъемом на высоту уменьшается. Поэтому в двигатель попадает все меньше кислорода, нужного для сгорания топлива. Двигатель «задыхается».

На помощь ему приходит турбокомпрессор. Он подает в двигатель столько воздуха, сколько необходимо для нормального сгорания.

Турбокомпрессор — это небольшая турбина, работающая на выхлопных газах авиадвигателя, с компрессором, сжимающим воздух.

На пути создания надежно работающих турбокомпрессоров стояли большие трудности. Выхлопные газы, вытекающие со сверхзвуковой скоростью, бывают нагреты до температуры около 1000°. Турбина турбокомпрессора делает до 30 тысяч оборотов в минуту, и на лопатку ее действует огромная центробежная нагрузка. Она в десятки тысяч раз превышает вес лопатки.

Нужны поэтому особо прочные материалы и, кроме того, охлаждение лопаток и колеса турбины.

Советские инженеры преодолели эти трудности и создали ряд конструкций турбокомпрессоров, вполне оправдавших себя в работе.

Теперь высотные моторы завоевали право гражданства в авиации. Наддув воздуха стал необходимым для работы таких авиационных двигателей.

Во время второй мировой войны газовая турбина применялась на самолете уже не как помощник поршневого мотора, а как основной двигатель.

Этот двигатель, мощный, быстроходный, легкий, компактный, быстро завоевал себе прочное место в авиации. Он помог авиации шагнуть далеко вперед, подойти вплотную к звуковому барьеру. Газовая турбина открыла новую эру в истории авиации — эру больших скоростей.
