Для этой цели используются различные керноотборные устройства (Рис. 61) в сочетании с различными типами бурголовок. Бурголовки подбираются в зависимости от буримости предполагаемых пород, в которых предстоит отбирать керн.

Керноприемные устройства типа УКР и УК предназначены для бурения с отбором керна в различных физико-механическим свойствам горных породах и условиях бурения.

Предлагаемые керноприемные устройства по технико-экономическим показателям не уступают зарубежным аналогам. [9]

Керноприемные устройства могут использоваться в одно и многосекционной сборке при бурении на различных глубинах, при любых реальных температурах и режимах бурения. Усовершенствованные устройства типа УК разработаны на базе широкоизвестных устройств типа УКР (Кембрий, Недра, Силур, Табл. 14), прошли широкую промышленную апробацию, подтвердившую их высокие эксплуатационные качества, основной показатель устройств – процент выноса керна, составляет около 100.

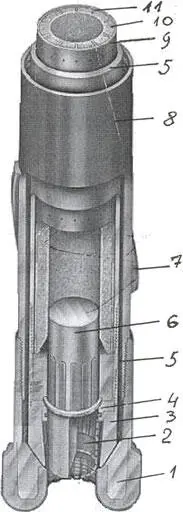

Рис. 5.19.Керноотборочный снаряд

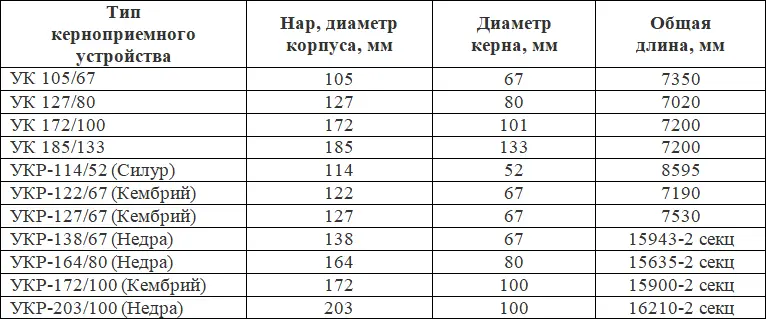

Таблица 14.Типоразмеры устройств для отбора керна Российских производителей [7]

Современные керноприемные устройства выпускаются трех типов:

• Для отбора керна из массива плотных пород;

• Для отбора керна в трещиноватых, перемятых породах;

• Для отбора керна в сыпучих породах.

Керноприемное устройство первого типа– снаряд «Недра», где грунтоноска вращается с корпусом, жидкость отводится от керноприемника при помощи шара (КД11М190/80).

Керноприемное устройство второго типа имеетвращающуюся независимо от корпуса грунтоноску (СК164/80).

Керноприемное устройство третьего типа– обеспечивает герметизацию керна за счет эластичного керноприемника.

В основном используется снаряд «Недра» и «Кембрий», он может быть собран из нескольких секций по 7 метров. Модификация «Недра» СКУ122/52, СКУ138/67, СКУ203/100.

Керноприемные устройства для турбинного бурениявыпускают в четырех моделях: КТДЗ-240; КТДЧС-240; КТДЧС-195 и КТДЧС-172. КТД – колонковое турбинное долото. При турбинном бурении формирование и хранение керна затруднено, его диаметр мал, процент выноса низок, поэтому при отборе керна обычно переходят на роторный способ. [9]

За рубежом широко применяют эффективные устройства фирм «Нортон кристенсен», «ДБС», «Диамнт Борт». Например, в мировой практике широко известно керноотборное устройство с несъемным керноприемником серии 250П (рисунок 5.20), с помощью которого успешно отбирали керн на ряде нефтяных месторождений в России. Устройство состоит из предохранительного переводника 1 с крупной ленточной резьбой 2 для отсоединения в случае прихвата корпуса 6. Керноприемник 8, имеющий шариковый обратный клапан 5, подвешен на шаровой опоре 3. Корпус имеет два стабилизатора 4 и 7. Нижняя часть имеет кернорватель 9. Разрушение породы производится бурильной головкой 10. Как видно из рисунка 62 керноотборное устройство 250П близко по конструкции к устройству серии «Недра». Сообщается, что после некоторой модернизации с помощью 250П возможен отбор иентированного керна. Фирма «Нортон Кристенсен» выпускает также керноотборное устройство серии 300 со съемным керноприемником (рисунок 5.21). Устройство включает грибообразную головку 1 для захвата и подъема керноприемника 5. Керноприемник подвешен в корпусе 4 на шаровой подвеске 2. Верхняя часть керноотборника снабжена дренажным шаровым клапаном 3. В устройстве имеется так же кернорватель 6 и бурильная головка 7. Фирмой ДБС, разработано керноотборное устройство для отбора керна из высокопористых нефтенасыщенных пород (рисунок 64). Специалисты фирмы считают, что без изоляции керна, при доступе к нему бурового раствора на водной основе, а также при извлечении керна из керноприемной трубы, в воздух испаряется до 50 % нефти, содержащийся в порах керна. А это приводит к тому, что в геологических материалах появляется неверная информация о продуктивности изучаемого нефтеносного пласта. Во время рейса с отбором керна происходит отток из керна нефти и воды в губчатый пористый материал 10, находящийся в алюминиевой втулке 9. При подъеме керноотборного устройства, с забоя до устья, происходит падение давления от пластового до атмосферного, при этом газ, находящийся в образце породы, увеличивается в объеме, стремясь вытолкнуть нефть и воду в губчатый материал. [26]

Рис. 5.20.Керноотборное устройство с несменным керноприемником серии 250П

Рис. 5.21.Керноотборное устройство серии 300 со съемным керноприемником

Колонковый снаряд наклонно-направленных скважин используются для отбора керна в наклонных скважинах (угол наклона более 45 градусов). Он отличается от стандартного снаряда конструкцией. Опора керноприемника может удерживать его в нормальном рабочем состоянии при больших углах.

Керноприемник центрируется в корпусе и не вращаться вместе с корпусом.

Колонковый снаряд с наружным выпускным каналом отличается от стандартного снаряда тем, что специальное соединение выпускного канала устанавливается между разъединительным переходником и вертлюгом.

При колонковом бурении внешний выпускной канал позволяет выпускать буровой раствор из керноприемника в кольцевое пространство, тем самым уменьшая сопротивление вхождению керна в керноприемник.

Это позволяет увеличивать вынос керна. Данный колонковый снаряд может использоваться при отборе керна в мягких и разрушенных пластах или при высоком давлении бурового раствора. Герметизированный колонковый снаряд BQX 180101 специально разработан для отбора керна в мягких или рыхлых пластах для увеличения выноса керна. Данная новая конструкция имеет уникальное отличие – она оснащена системой управления подъемом для поднятия керноприемника. Рис. 5.22

Рис. 5.22.Керноотборное устройство для отбора керна из высокопористых нефтенасыщенных пород

После завершения отбора кернорватель выводится наверх и отрывает керн, а затем закрывает нижнюю часть керноприемника. Во время колонкового бурения кернорватель укрывается за внешней стенкой керноприемника, что способствует беспрепятственному входу керна в керноотборник.
