После завершения отбора керна кернорватель выходит наверх для плотного закрытия керноприемника для избежания потерь керна при подъеме.

Керноприемным или колонковым инструментом принято называть инструмент, обеспечивающий прием, отрыв от массива горной породы и сохранение керна в процессе бурения, во время транспортирования по скважине, вплоть до его извлечения на поверхность для исследования. От конструкции керноприемных устройств, качества их изготовления, сборки и правильной эксплуатации зависят результаты работ по отбору и исследованию керна и эффективность бурения скважины, особенно разведочной. [26]

Во избежание получения искаженных или вовсе неверных геологических, химических и иных данных о буримых породах необходимо нередко применять такие керноприемные устройства, которые обеспечивают не только высокий процент выноса керна, но и не нарушенную структуру породы, защищают керн от промывочной жидкости, производят на него минимальное разрушающее действие.

К специальным долотам можно отнести: фрезерные, зарезные, пилотные, вставные, эксцентричные, торцовые, пикообразные. [9]

Фрезерные долота– очень просты в изготовлении, надежны в работе, используются как для бурения скважины, так и для разбуривания металла на забое. Недостатки: низкая механическая скорость проходки, неэффективны в крепких породах, глинах, большой крутящий момент.

Зарезные долота– внешне похожи на торцевые долота, рабочая часть долота (торец) имеет выгнутую форму с невысокой цилиндрической частью, имеющую форму козырька, армируется материалом "Славутич".

Вставные долота –применяются при бурении вставными турбобурами без подъема бурильной колонны. Это двухшарошечные долота с раздельными лапами. В транспортном положении одна шарошка располагается над другой. Верхняя лапа неподвижно закреплена, нижняя лапа закреплена шарнирно на системе подвижных деталей. Под давлением жидкости поршень поднимает вверх нижнюю лапу. Лапы запираются в коническом раструбе. Осевая нагрузка передается через конический раструб, а вращающий момент, через поверхности фигурного паза неподвижных деталей в месте шарнирного соединения с верхней лапой. Смена долота производится тартальным канатом при помощи овершота и обратной промывки, совместно с ротором турбины.

Пикообразные долота –изготавливают двух типов: Ц – для разбуривания цементных пробок; Р – для расширения ствола скважины. Предусмотрено выпускать от 94,4 мм до469,9 мм.

Пилотные долота, расширители– производят разрушение горного массива уже ослабленного бурением расширяемой скважины. В этом массиве уже развиты зоны разрушения, трещины, вскрыты поверхности, а так же при бурении скважин большого диаметра и при неэффективном разрушении пород долотами большого диаметра.

Расширители можно классифицировать по виду, форме рабочих органов, по способу крепления рабочих органов, типу этих органов. Применяют два типа расширителей: шарошечные и лопастные. Шарошек может быть одна и более, могут быть одноярусные и многоярусные. Всего выпускается семь размеров от 243 до 1350 мм.

Выбор способа бурения зависит от ряда факторов: организационных, технико-экономических.

Организационные – это отдаленность района работ от баз производственного обеспечения, наличия запчастей и ремонтного оборудования, квалификации персонала баз производственного обеспечения.

Технико-экономические – это величина рейсовой скорости проходки, геологические условия проводки скважины, себестоимость одного метра проходки. В тех случаях, когда, за счет увеличения механической скорости проходки, сокращается время строительства скважины, несмотря на более высокую себестоимость 1 м проходки при использовании ВЗД, сокращение срока ввода скважины в эксплуатацию, является определяющим.

Процесс бурения скважины, включает одновременно приложение ряда отдельных факторов для преодоления сопротивления пород их разбуриванию. Получение эффективной максимальной скорости проходки, возможно, когда каждый отдельный фактор имеет свое оптимальное значение, уравновешенное относительно других факторов, составляющих процесс бурения и обусловленное характером разбуриваемых пород и сопротивлением, которое они представляют долоту. Проектные режимы бурения не учитывают всех факторов, поэтому каждому пропластку режим бурения подбирается индивидуально, причем важным фактором является непрерывность подачи долота с подобранным режимом (в основном нагрузка на долото). Коммерческая скорость бурения линейно зависит от механической скорости проходки (при мех скорости более 1 м/час) Рис. 62. [55]

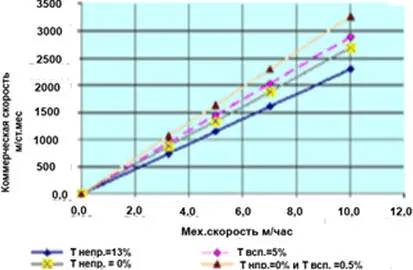

Рис. 6.1.Изменение коммерческой скорости бурения от изменения механической скорости проходки и статей баланса календарного времени

Так как характеристики горных пород, определяющие их сопротивление разбуриванию или влияющие на него, изменяются в широких пределах, то эти факторы также должны изменяться в достаточно широких пределах, чтобы при подборе режима бурения можно было удовлетворить требования, возникающие при экстремальных значениях характеристик горных пород. Необходимыми условиями являются также: высокая квалификация и опыт бурильщиков, которые должны быстро изменять эти факторы, посредством имеющегося оборудования и КИП. Способность быстро распознавать необходимость таких изменений является критерием квалификации бурильщика и инженера по бурению. Правильность выбранного решения гарантирует уменьшения рисков аварий с долотом.

Факторами режима бурения являются тип и размер долота, осевая нагрузка на долото, скорость его вращения, количество и качество закачиваемого в скважину промывочного раствора. В дальнейшем будем считать, что квалификация персонала достаточная. [54]

Оборудование и инструмент. Все наземное оборудование и инструмент должны быть подобраны с таким расчетом, чтобы каждый фактор режима бурения, возможно, было изменять в таком диапазоне значений, который определяется изменением свойств бурильных пород. Чтобы различные факторы режима бурения можно было применять в разных комбинациях и изменять их в требуемых диапазонах значений, на скважине должна быть установлена уравновешенная буровая установка достаточной мощности. Для увеличения производительного времени бурения оборудование должно быть хорошего качества. Органы управления должны обеспечивать регулирование режима бурения с минимальной затратой времени.
