Существует два промышленных способа бурения скважин на нефть и газ: ударный и вращательный. При ударном бурении порода разрушается ударами специального инструмента – долота, которое спускают в скважину на стальном канате или на штангах. Разрушенная порода, смешиваясь с находящейся на забое водой, образует буровую грязь. Эту грязь периодически удаляют с забоя специальной желонкой, после чего обсадную колонну специальной «бабой» забивают на глубину выбранной породы.

Недостатком этого способа является:

• Низкая скорость бурения;

• Большая вероятность нефтегазопроявления.

Достоинство способа:

• Очень высокое качество вскрытия продуктивного горизонта.

Поэтому он нашел широкое применение при бурении водозаборных скважин с аномально низким пластовым давлением.

На Рис. 2.1 представлена буровая установка для вращательного бурения ZJ 70, производства КНР, изготовленная по стандартам API. В комплектацию буровой установки ZJ 70 входит механическое и энергетическое оборудование с цифровым управлением, функция автоподачи инструмента при бурении, механические и энергетические системы торможения, функция сбора информации по процессу бурения, оценка и интеллектуальная обработки информации. На рис. 2.2 представлена буровая установка Уралмаш 15000.

При вращательном бурении породу разрушают долотом, вращающимся на конце колонны бурильных труб, с одновременной циркуляцией промывочной жидкости через долото. Долото приводится во вращение либо на устье скважины ротором, либо забойным двигателем (турбобур, электробур, винтовой двигатель), либо верхним приводом. Для сокращения времени спускоподъемных операций бурильные трубы опускаются и поднимаются «свечами» от двух до четырех труб в свече, длина свечи 25–36 м.

При роторном бурении колонна бурильных труб приводится во вращение ротором, который имеет проходное отверстие, предназначенное для прохождения труб, ротор в свою очередь приводится во вращение силовым агрегатом через трансмиссии. Существует привод бурильной колонны, смонтированный на верхнем конце бурильной колонны. При роторном способе бурения вращающий момент на ведущую трубу, имеющую квадратное сечение, передается при помощи съемных клиньев.

Разрушенная порода с забоя скважины выносится промывочной жидкостью на дневную поверхность, которая подается с поверхности буровыми насосами. Промывочная жидкость по нагнетательной линии, стояку и буровому шлангу поступает в вертлюг. Затем по рабочей трубе и бурильной колонне она доходит до забоя скважины, проходит через промывочные отверстия в долоте, захватывает выбуренную породу и по кольцевому пространству вместе со шламом поднимается на поверхность. На поверхности промывочная жидкость поступает на блок очистки бурового раствора, где очищается от шлама, дегазируется и поступает в приемные емкости.

Блок очистки состоит из: вибросита, пескоотделителя, илооотделителя, дополнительно может комплектоваться центрифугами грубой и тонкой очистки, дегазатором и сепаратором.

Вертлюг при помощи серьги подвешивают на крюке, который в свою очередь, подвешивают к талевому блоку, либо он может быть одним целым. Крюкоблок подвешен талевым канатом на кронблоке, который находится наверху вышки.

Талевая система (кронблок, крюкоблок, верхний силовой привод, талевый канат) предназначена для спуска, подъема и удержания на весу, вращения колонны бурильных, обсадных труб и НКТ. В процессе бурения долото углубляется в породу на величину квадрата, после чего приподнимают всю колонну, выключают циркуляцию, отворачивают квадрат, спускают его в шурфы и наращивают очередной трубой. После наращивания колонну труб соединяют с квадратом, включают насос и продолжают углубление скважины. В процессе бурения долото изнашивается, для его замены колонну бурильных труб поднимают из скважины, свечи устанавливают внутри буровой за палец, либо вручную, либо автоматом установки свечей. После замены долота, колонну опускают на забой и продолжают бурение. По мере углубления ствол скважины обсаживается трубами, которые цементируются по затрубному пространству тампонажными материалами, путем подачи жидкой тампонажной смеси через спущенные трубы, либо обратной циркуляцией через затрубье.

При бурении раствор, выходя на поверхность по сливному желобу попадает, на вибросито, где очищается от крупного шлама, который сбрасывается в амбар, после чего раствор подается в гидроциклон, где очищается от песка, затем в илоотделитель, дегазатор (действующий за счет создания вакуума), удаляет из раствора газ и воздух. Затем раствор попадает в центрифуги, которые удаляют из раствора излишнюю твердую фазу по степени дисперсности, которая относится к коллоидам.

Объем циркуляционной системы должен быть не менее 2 кратного максимального объема скважины (требования правил НГП). [78] Очищенный раствор забирается из приемных мерников буровыми насосами и подается по манифольду по бурильным трубам в скважину. Циркуляционная система включает в себя также оборудование для приготовления бурового раствора: глиномешалка или гидромешалка, вакуумная гидроворонка, вертикальные емкости для сыпучих материалов.

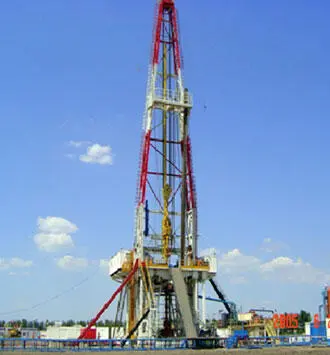

Рис. 2. 1.Буровая установка ZJ 70 КНР

Рис. 2.2.Буровая установка Уралмаш 15000

Скв. СГ-6 Тюменская

Строительство нефтяных и газовых скважин на современном этапе развития народного хозяйства в связи с большим разнообразием геологических и географических условий требует использования разнообразных технических средств: буровых установок, включающих в свой комплект различные машины и механизмы; технических средств для морского бурения; специальных видов оборудования устья скважин. Правильный выбор буровой установки и комплектация ее, играет большую роль в успехе строительства скважин. Знания и соблюдение правил эксплуатации оборудования, позволит иметь высокое производительное время, снизить вероятность аварий, осложнений, и следовательно, достичь высокую коммерческую скорость бурения.

Представляют собой совокупность наземных сооружений и механизмов, силового привода, контрольно-измерительных приборов, вспомогательных грузоподъемных механизмов, средств автоматизации и механизации трудоемких работ. БУ должны соответствовать целям бурения, конструкциям скважин, климатическим, геологическим и географическим условиям. В связи с этими многообразными требованиями БУ можно разделить на три группы: для геологоразведочного бурения на нефть и газ, для эксплуатационного и глубокого разведочного бурения, для сверхглубокого разведочного и эксплуатационного бурения.
