Мелкоблочный, применяется при большой дифференциации блоков, что позволяет перевозить отдельные единицы универсальными транспортными средствами по железной и шоссейной дороге и с помощью воздушного транспорта.

Поагрегатный метод применяется для буровых установок, собираемых из отдельных агрегатов, секций и элементов, которые перевозят обычным транспортом.

Привышечные сооружения, это комплекс механизмов, агрегатов и оборудования обеспечивающий функциональность буровой установки, чем совершенствованней и насыщеннее комплекс, тем выше результативность и успех бурения. К при вышечным сооружениям относятся: приемные мостки, стеллажи для труб, кран 8 КП-3, силовой блок, насосный блок, циркуляционная система, в которую входит блок очистки, блок приготовления раствора, парк емкостей, блок хранения ГСМ и жидких химических реагентов.

Основные параметры буровой лебедки: наибольшая оснастка, длина свечи (м), скорость спуска пустого блока (м/с); мощность на барабане, при максимальной нагрузке, диаметр талевого каната (мм); диаметр шкива талевой системы (мм), скорость подъема крюка при наибольшей оснастке (м/с), число скоростей вращения барабана (Рис. 2.5). [9]

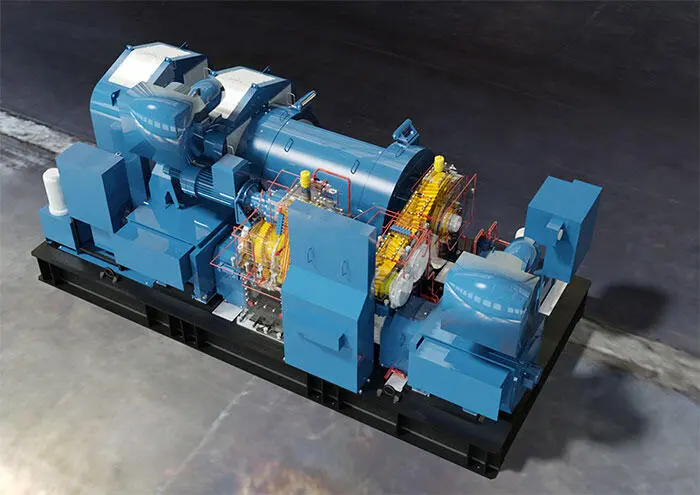

Рис. 2.3.Буровая лебедка

Рис. 2.4.Ротор

Рис. 2.5.Крюкоблок состоит из талевого блока и крюка

Назначение: спуско-подъем бурильных и обсадных труб при А-образной вышке – дополнительно, подъем и опускание вышки. В талевую систему входят: кронблок, талевый блок, крюк, механизм крепления «мертвого» конца талевого каната и талевый канат.

Кронблок монтируется на верхней площадке вышки, представляет собой набор шкивов, вращающихся на валу. Главный параметр – статическая грузоподъемность, является одним из элементов бурового полиспаста. [9]

Тальблок и крюк на практике мало применим, в основном применяется крюкоблок. Рис. 2.5.

Щеки талевого блока удлинены и соединяются непосредственно с корпусом крюка при помощи легкосъемных осей. Шкивы тальблока закрыты защитным кожухом. Крюк выполнен из четырех пластин легированной и термообработанной листовой стали высокого качества, соединенных между собой заклепками с потайными головками, зев крюка защищен подушкой из литой стали. Главный параметр статическая грузоподъемность. Крюкоблок в процессе бурения воспринимает крутящий момент от вертлюга.

Ротор служит для удержания колонны на весу и вращения колонны бурильных труб. Главный параметр – статическая грузоподъемность. Рис. 2.4.

Вертлюг при вращении бурильной колонны ротором, надежно удерживает в зеве крюка серьгу вертлюга, при СПО надежно удерживает штроп, обеспечивает легкость манипуляции в процессе захвата и освобождения свечей. Рис. 2.6.

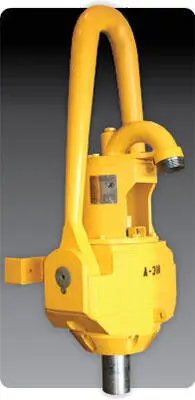

Рис. 2. 6.Вертлюг

Вертлюг относится к оборудованию для вращения бурильной колонны. Представляет собой промежуточное звено между вращающимся бурильным инструментом и нагнетательной линией циркуляционной системы через шланговое соединение от нагнетательной линии буровых насосов. В комплексе с ведущей трубой, обеспечивает свободное вращение колонн бурильных труб. Главный параметр – статическая грузоподъемность. В настоящее время в практике бурения применяется верхний привод бурильной колонны, позволяющий приводить во вращение бурильную колонну без участия ротора при промывке

Буровой ключ автоматический АКБ-3М2 предназначен для свинчивания и развинчивания бурильных и обсадных труб в процессе спускоподъемных операций при бурении нефтяных и газовых скважин. Диапазон работы ключа 108–216 мм, число оборотов 84–80 об/мин; максимальный крутящий момент 5000 кг*м, при ударе 8000 кг/м; привод – пневматический, управление – дистанционное. Является механизмом повышенной опасности, поэтому требования к технике безопасности при работе с ключом ужесточены, значительно сокращает ресурс бурильных труб из-за исноса замков сухарями АКБ. Гидравлические ключи, выпускаемые за рубежом. TSK, FARR и др. Выгодно отличаются от отечественных, своими характеристиками. Предназначены в основном для свинчивания обсадных труб.

ПКР-560 предназначен для механизированного захвата и освобождения бурильных и обсадных труб при спускоподъемных операциях в процессе бурения нефтяных и газовых скважин, рассчитан для работы на буровых установках БУ-125, БУ-160, БУ-200, с роторами У7–560–6, Р-560-Ш8 и Р-560. Управление дистанционное, пневмопривод. Диапазон работы захвата 73–168 мм, грузоподъемность – 320 т. ПКРО-560 имеет диапазон захвата 194–324 мм

Комплекс механизмов АСП предназначен для механизации и частичной автоматизации спускоподъемных операций при бурении нефтяных и газовых скважин. Благодаря их применению сокращается время спускоподъемных операций, по сравнению с ручной расстановкой в среднем на 30–40 % и механизируются вспомогательные операции. Комплекс рассчитан на работу в комплекте с автоматическим стационарным буровым ключом типа АКБ, пневматическими клиньями типа ПКР и специальной талевой системой. Он позволяет использовать трубы диаметром от 89 до 146 мм и замки всех типов отечественного производства, а также большинство типоразмеров бурильных труб по стандарту API, принятому в США, может работать и с утяжеленными бурильными трубами до 178 мм. [9]

В состав АСП входит: автоматический элеватор, механизм захвата свечи, механизм подъема свечи, механизм расстановки свечи, подсвечники и магазины, подвижный центратор, пульт управления.

Автоматический элеватор – подвешен к талевому блоку и предназначен для подхвата и освобождения колонны бурильных труб вовремя СПО.

Механизм захвата свечи – состоит из захватного устройства и каретки, которая крепится к скобе стрелы механизма расстановки свечей. Захват и освобождение свечи происходит автоматически: захват при включении механизма подъема с пульта управления, а освобождение только после установки свечи на опору.
