Станислав Горобченко - Курс «Применение трубопроводной арматуры». Модуль «Применение поворотной арматуры в энергетике»

3. Определяется число исправных клапанов как «влево» от середины промежутка времени, так и «вправо».

4. Рассчитывается число отказов на интервале.

5. Рассчитываются частоты отказов на каждом интервале.

6. Рассчитывается вероятность отказа поинтервально.

7. Рассчитывается вероятность безотказной работы.

8. Выводится характеристика интенсивности отказов, номинальные фактические значения и тренды.

Обобщенные данные сводятся в табл. Обобщенный пример расчета за выбранный период эксплуатации клапанов показан в табл. 2.10. Примерно также определяется и вероятность безотказной работы.

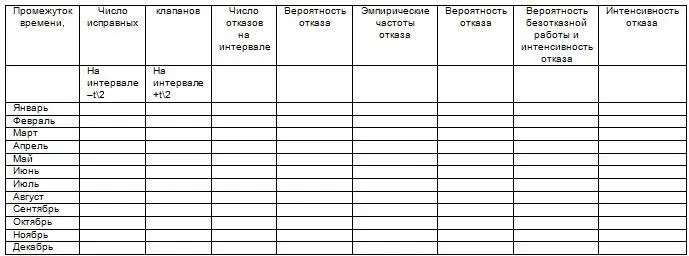

Табл. 2.10. Определение основных характеристик надежности клапанов

ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

Среднее время наработки на отказ. Статистические и расчетные данные, полученные выше, позволяют определить среднее время наработки на отказ или продолжительность работы клапана, которую можно измерить в часах и, например, в циклах для высокоцикличных процессов. Из этих данных по массиву однотипных клапанов и клапанам одного производителя выводится помесячная наработка. Среднее время безотказной работы – это математическое ожидание времени безотказной работы для клапанов, работающих в одинаковых режимах.

Среднее время безотказной работы между ремонтами. Далее могут быть рассчитаны среднее время безотказной работы между 1-м и 2-м отказом, 2-м и 3-м отказом и т.д.

Ресурс и назначенный ресурс. Ресурс определится как наработка клапана до предельного состояния, оговоренного в технической документации. Задачей является как назначение, так и продление максимально возможного ресурса. Для клапанов более характерен назначенный ресурс, при достижении которого эксплуатация должна быть прекращена независимо от состояния клапана в связи со слишком сильным влиянием его надежности на регулирование и потери при отказе.

Коэффициент готовности. Это отношение наработки на отказ на полное время, включая время восстановления, вызванного отказом клапана.

Коэффициент использования. Рассчитывается, когда к времени восстановления добавляется и время простоев, технического обслуживания и ремонтов. Неиспользованным резервом является доведение коэффициента до максимально возможных величин, за счет как снижения времени простоев, внеплановых остановов, так и времени на ремонт и техническое обслуживание. Резервы здесь значительные. Так, одни предприятия останавливаются на техническое обслуживание до 1-го раза в неделю на 8-12 часов, тогда как лидеры, использующие современные средства диагностики останавливаются 1-н раз в месяц на 4-12 часов. Коэффициент технического использования для клапанов может при этом колебаться от 0,8-0,93 до 0,995%. Это означает, что за счет повышения коэффициента технического использования можно увеличить степень полезного времени на эксплуатацию до 5-15%.

Срок службы с позиций надежности. Срок службы определяется календарной продолжительностью эксплуатации клапана до момента возникновения предельного состояния, оговоренного в технической документации. Однако срок службы может рассматриваться и как срок службы до первого капитального ремонта, и как срок службы между капитальным и средним ремонтами, и как срок службы до списания, как средний срок службы и др.

Со знанием условий эксплуатации есть возможность расширять срок гарантий, в течение которого изготовитель гарантирует и обеспечивает выполнение установленных требований к клапану при условии соблюдения потребителем правил эксплуатации, в т.ч. обслуживания и ремонта.

ГЛАВНЫЕ И ВСПОМОГАТЕЛЬНЫЕ ПОКАЗАТЕЛИ НАДЕЖНОСТИ

Все показатели надежности могут быть разделены на главные и вспомогательные, а также отдельно на показатели в составе простых механических устройств, например, простая регулирующая и отсечная арматура в составе простых регуляторов, и показатели надежности в составе измерительных комплексов. Следует отметить, что с учетом все большего применения цифровых устройств, различие в показателях надежности будет все больше отличаться.

Главные и вспомогательные показатели надежности арматуры в составе механических устройств:

Главные показатели – это:

1. Срок службы до списания.

2. Гарантийный срок службы и вероятность безотказной работы в течение гарантийного срока,

3. Наработка на отказ, средняя наработка на отказ до первого отказа и за календарное время, как один из наглядных показателей надежности восстанавливаемых клапанов. В случае если время безотказной работы не зависит от момента, в который произошло восстановление клапана, то наработка на отказ совпадет со средним временем безотказной работы и средним временем между отказами. Это реально, когда предприятие работает по системе обменного фонда и восстановление клапанов производится до момента останова, т.е. персонал тратит время только на замену. Обменный клапан должен восстанавливаться предварительно.

4. Вероятность безотказной работы.

5. Среднее время восстановления.

6. Коэффициент готовности.

К выводимым из этих показателей являются такие расчетные показатели как интенсивность отказов, коэффициент технического использования, параметр потока отказов, коэффициент использования, вероятность отказа, средняя частота отказов с учетом ремонта, ресурс и назначенный ресурс.

К числу показателей, которые могут быть использованы при коммерческих расчетах, являются срок гарантии и срок службы. К примеру, к ним привязываются программы сервисного обслуживания сервисным центром компании Метсо Автоматизация.

ПОКАЗАТЕЛИ НАДЕЖНОСТИ РЕГУЛИРУЮЩИХ КЛАПАНОВ В СОСТАВЕ ИЗМЕРИТЕЛЬНЫХ КОМПЛЕКСОВ

Цена отказа регулирующего клапана, работающего в составе высокоточного измерительного комплекса, очень высока и сопровождается значительно большими потерями, чем отказ обычного клапана. Для клапанов, работающих в измерительных комплексах, также характерны внезапные и постепенные отказы. Отдельно стоят постепенные метрологические отказы и сбои.

Как показано в некоторых работах, повышение метрологической надежности средств измерений стоит примерно в 3 раза дороже, чем повышение точности, в 9 раз дороже, чем повышение их чувствительности или конструктивной эффективности и в 250 раз дороже, чем повышение быстродействия. Такова цена обеспечения надежности измерительного комплекса. Ниже рассмотрим на примере, как повышение точности и надежности измерений сказывается на качестве регулирования.

Пример. Предприятие имеет следующие показатели работы КИП и А и арматуры:
