Станислав Горобченко - Курс «Применение трубопроводной арматуры». Модуль «Применение поворотной арматуры в энергетике»

Учитывая сложности с кадрами на сегодняшний момент, необходимо все чаще предусматривать специальные действия по предотвращению ошибок персонала. Так, например, одна из наиболее распространенных ошибок заключается в следующем. При появлении ненормальности в работе измерительного контура, оператор совершает ряд неоправданных действий, вызванных стремлением быстро обнаружить ненормальность. Он пытается вращать любые регулируемые элементы, надеясь на случайность и выход устройства на нормальный режим, или самостоятельно разбирает устройство. Такие действия еще более расстраивают систему. После этого сложнее отыскать причину неисправности, требуется дополнительная регулировка, действия оператора же еще больше маскируют причину.

СБОИ

Сбои – это специфический вид отказов на регулирующих клапанах, работающих в составе цифровых измерительных устройств или позиционеров. С ростом применения цифровых устройств и общей интеллектуализации переход на цифровую технику будет необратим как в клапанах, так и в контурах регулирования. К достоинствам цифровой техники по сравнению с аналоговой относятся значительно большая помехоустойчивость, возможности интеллектуализации и встроенных вычислений. Уже намечены и следующие этапы развития интеллектуальных систем, включая самообучающиеся системы.

Теоретически, сбой – это событие, когда кратковременное превышение погрешностью измерительного устройства поля заданного допуска приводит к искажению результата измерения. Оно приводит, например, к искажению результатов и автоколебаниям в цифровых интеллектуальных позиционерах. Дополнительной проблемой является неправильно выбранный клапан заниженного размера, работающий с цифровым позиционером, когда контрольная точка не может быть достигнута даже при достижении клапаном предельного открытия. В этом случае клапан не в состоянии обеспечить слишком большое управляющее воздействие. Накапливаемая ошибка приводит к тому, что системы самодиагностики отключают клапан, вызывая непредвиденные остановы. Или позиционер сам себя переводит в контрольную точку, которую он знает точно. Или оператор сам отключает позиционер, избегая, таким образом, останова линии. При этом сбой самоустраняется, благодаря сбросу накопленной ошибки.

Вызываются сбои случайными причинами, непониманием особенностей эксплуатации. Зачастую, именно отсутствие квалифицированного обслуживания приводит к «регрессу» и переходу с цифровых позиционеров на аналоговые, что не раз наблюдалось на предприятиях отрасли.

Для повышения надежности интеллектуальных устройств особенно важно избегать субъективных ошибок и выполнять работы при помощи специалистов высокой квалификации. Так, большая часть вопросов, поступающих от предприятий отрасли, связана с работой позиционеров, наладки и обслуживания. К числу наиболее частых ошибок можно отнести нарушение правил включения и выключения, нарушение порядка проведения профилактических работ, вскрытие герметичного корпуса, неправильная настройка и регулировка.

Следует учесть, что клапаны в составе измерительных комплексов, как правило, не резервируются, что накладывает дополнительные требования по надежности. Для таких регулирующих клапанов следует учесть особенности отказов в момент пуска, приработки, нормальной эксплуатации, аварийных режимов и этапа старения. На первом этапе важно предусматривать калибровку, тренировку системы, тестирование, а пуск и наладку лучше проводить силами сервисной организации завода – изготовителя. На этапе нормальной эксплуатации важны элементы диагностики специальными средствами, позволяющими выявить метрологические отказы. На этапе старения необходимо уметь прогнозировать остаточный ресурс, а с целью замены выходящих из строя элементов – предусматривать в своих технических заданиях модульность исполнения.

РАСЧЕТ МЕТРОЛОГИЧЕСКОЙ НАДЕЖНОСТИ

Учитывая сложности статистического учета на действующем производстве и по технологическим линиям, можно предложить подход, используемый компанией Метсо. Компания применяет подход с применением своей программной оболочки Bernie, где ведется статистика запросов предприятий отрасли по каждому комбинату. В этом случае она достаточно точно отразит состояние клапанов по комплексному эксплуатационному показателю, характеризующему в среднем влияние комплекса используемых режимов работы и внешних условий на данном комбинате. Эти данные в первом приближении и с поправкой на применение клапанов в измерительных устройствах можно принять по табл.2.11.

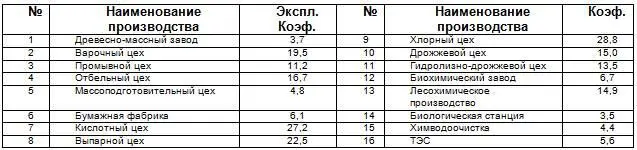

Табл. 2.11. Значение комплексного эксплуатационного коэффициента, характеризующего различные теплопотребляющие производства ЦБП

Для расчета характеристик метрологической надежности клапана компания METSO AUTOMATION предлагает шире пользоваться возможностями специального диагностического оборудования на основе программы FIELD CARE. Заметим, что метрологические отказы обнаруживаются только при наличии встроенных датчиков и сенсоров, реагирующих на входные тестовые воздействия программы. При использовании FIELD CARE появляется возможность рассчитать тренды, определить скорость изменения выходных статистических характеристик, дать прогноз состояния, определить остаточный ресурс, назначить удлиненные межпроверочные и межремонтные сроки, проанализировать причины выхода из строя и вероятность появления аналогичной неисправности, в целом выявить слабые узлы с точки зрения потери метрологической надежности (постепенные отказы, перемежающиеся отказы и сбои). Особенно стоит отметить возможности выявления мест нестабильности поведения метрологических характеристик. После этого можно предусмотреть обоснованные сроки профилактики, снизить объем профилактических работ, подготовить необходимое проверочное оборудование, сгруппировать ремонты и поверки, и даже защитить свои документы по поверке перед инспектирующими организациями, например, Ростехнадзор.

Повышение расчетных характеристик норм надежности – одна из наиболее важных задач на современном этапе. Рост нормы надежности самого клапана позволяет не затрачивать дополнительные средства на повышение норм надежности, не снижать требования к тяжести режима и не облегчать режимы работы элементов и тем более не проводить резервирование. При этом можно руководствоваться данными табл., показывающей, какова норма надежности оборудования в конкретных условиях.

Табл. 2.12. Требования по мерам повышения надежности при различных потоках отказов измерительных комплексов ЦБП
