Анатолий Гин - Теория решения изобретательских задач

При поиске ресурсов важно преждевременно не вводить каких-либо ограничений. Иногда фантазийные на первый взгляд идеи приводят к самым интересным, неочевидным решениям.

Системный подход повышает надёжность поиска и позволяет планомерно рассматривать входящие в систему и надсистемы ресурсы и связи между ними.

Упражнение 9

Найдите ресурсы, которые можно использовать для решения поставленных ниже задач.

1. Для комфортного обитания в жилых помещениях требуется поддерживать определённую влажность. Как можно добиться этого без использования специальных устройств — увлажнителей воздуха?

2. Проколотая шина велосипеда — это проблема во время дальней поездки, если с собой нет велосипедной «аптечки». С помощью каких ресурсов на камеру велосипедного колеса можно поставить заплатку?

3. Использование стиральных порошков упрощает стирку белья, но слив сточной воды загрязняет окружающую среду. Какие ресурсы белья, воды, стиральной машины и её надсистем могут быть использованы для стирки без стиральных порошков?

4. Знакомство нового сотрудника с коллегами не всегда проходит быстро. Как повысить эффективность этого процесса с помощью ресурсов самого сотрудника, а также надсистем, в которые он входит?

Люди часто предъявляют комплексные требования к технической системе. Например, ТС должна быть надежна, проста в эксплуатации, легка, потреблять мало энергии. Мы хотим, чтобы автомобиль был быстрым, безопасным и потреблял мало бензина, чтобы корабль был максимально прочным и при этом лёгким, чтобы телефон был миниатюрным и с удобной клавиатурой.

Но выполнить всю совокупность таких требований непросто. Сделали новый двигатель мощнее — это хорошо, теперь автомобиль может двигаться с большой скоростью! Но он стал потреблять больше топлива, а значит, стал менее экономичным. Изменили глушитель, ввели в него катализатор для нейтрализации газов — это хорошо, автомобиль стал более экологичным. Но при этом выросло сопротивление выхлопного тракта, а это плохо — снизилась мощность двигателя. Получается, что новые решения могут иметь и нежелательные последствия. Чтобы учесть это при решении изобретательских задач, в ТРИЗ изобретательскую ситуацию формулируют в виде технического противоречия.

Техническое противоречие (ТП) — модель описания ИС, в которой выделены желательные и нежелательные последствия конкретного изменения ТС.

• Делая корпус корабля более узким, снижаем затраты на трение и получаем высокую скорость хода. Но при этом снижается и остойчивость корабля, при волнении на море он может перевернуться. Делая корабль более широким, добьёмся хорошей остойчивости, но снизится скорость хода.

• Уменьшая размер кнопок на панели мобильного телефона, делаем его максимально компактным. Но набирать номер станет неудобно. Увеличив размер кнопок, получаем возможность удобного набора номера, но для размещения таких кнопок потребуется большой корпус.

• Используя пароли, состоящие из нескольких десятков знаков, повышаем защиту компьютерных программ от взлома. Но такой пароль трудно запомнить. Короткий пароль легко запомнить, но легко и подделать.

• Используя более вместительные автобусы, уменьшаем количество автобусов на маршрутах и затраты на заработную плату водителей, но при этом увеличиваются время посадки и выхода пассажиров и интервалы движения. Используя небольшие автобусы, интервалы движения сокращаем, но затраты на заработную плату водителей возрастают.

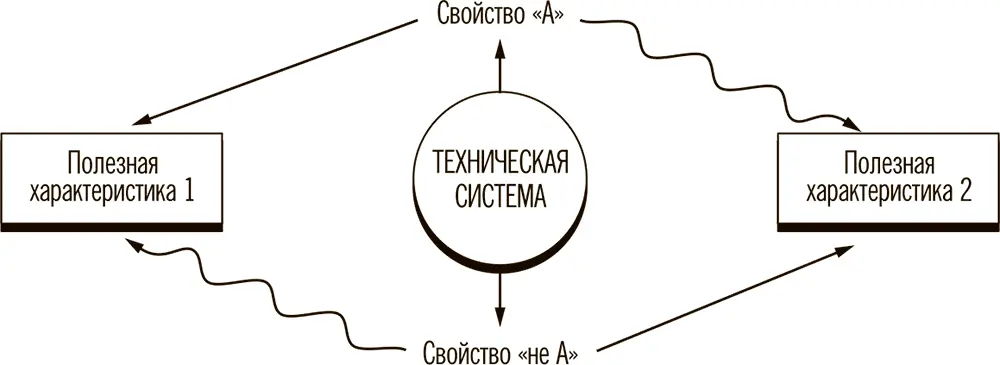

Техническое противоречие можно отобразить следующей схемой (рис. 10):

Рис. 10

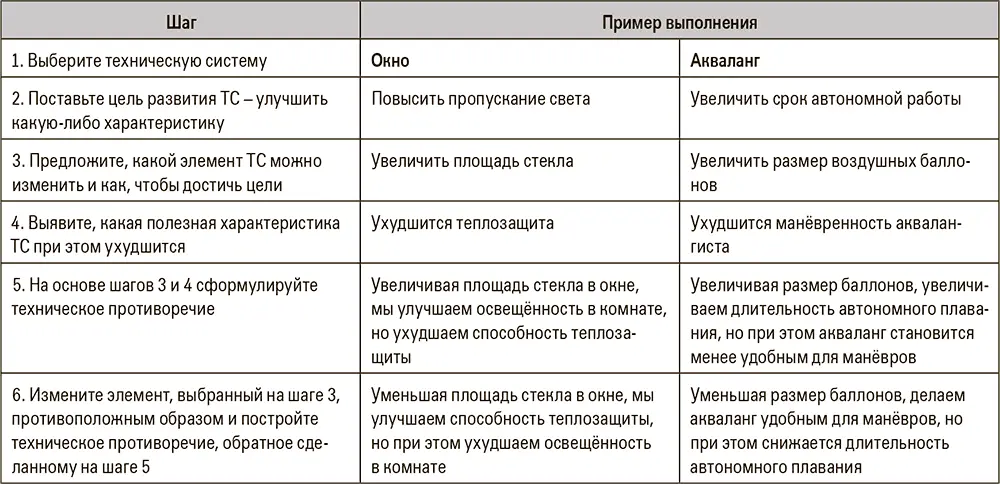

Эта работа может быть выполнена в несколько шагов.

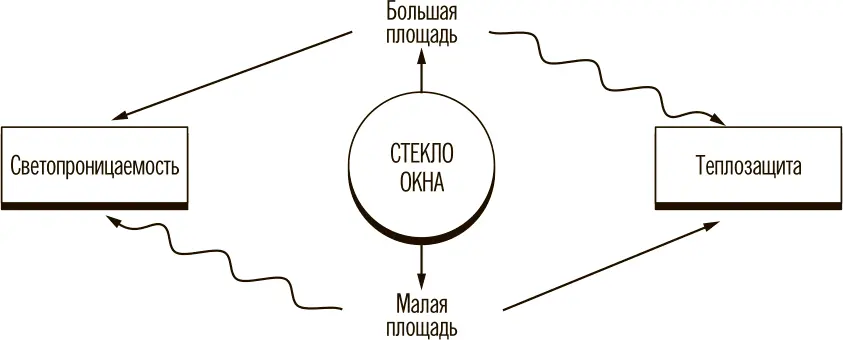

Рис. 11. Схема ТП для окна

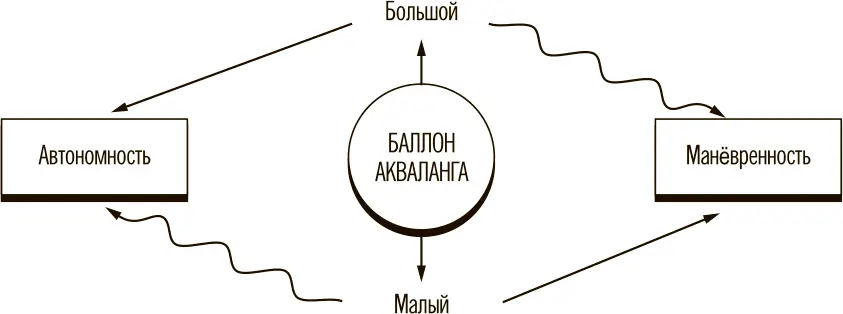

Рис. 12. Схема ТП для акваланга

Формулировка ИС в виде ТП имеет эвристический потенциал — она как бы отрезает пути поиска компромиссных, не идеальных решений, а также позволяет использовать инструмент «Приёмы устранения технических противоречий».

Ещё большим эвристическим потенциалом обладает физическое противоречие.

Стандартный путь совершенствования ТС — оптимизация, то есть выбор оптимальных значений их характеристик. При этом стараются достичь простого компромисса между противоположными требованиями к ТС. Но это не всегда возможно. Когда оптимизация не позволяет достичь нужного потребительского качества, приходится решать изобретательскую задачу.

Для этого нужно точно поставить задачу — достичь максимально возможного уровня реализации противоположных свойств. Такая задача формулируется в виде так называемого физического противоречия.

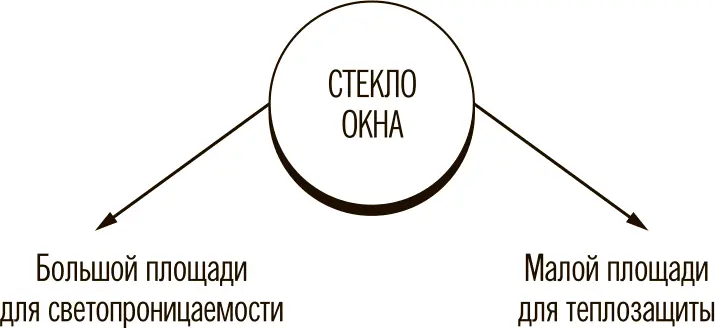

Рис. 13. ФП для окна

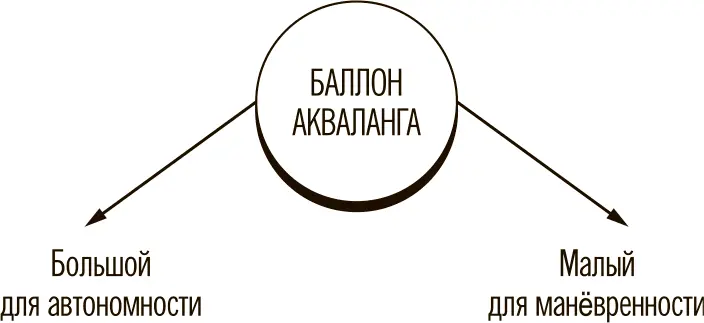

Рис. 14. ФП для акваланга

Физическое противоречие (ФП) — это модель описания задачи, в которой противоположные требования предъявляются к одному элементу ТС.

• Корпус корабля должен быть узким, чтобы снизить затраты на трение и получить высокую скорость хода, и корпус корабля должен быть широким, чтобы обеспечить хорошую остойчивость.

• Кнопки на клавиатуре мобильного телефона должны быть компактными, чтобы можно было уменьшить его корпус, и кнопки должны быть большими, чтобы было удобно набирать номер.

• Компьютерный пароль должен быть длинным, чтобы его трудно было подобрать, и он должен быть коротким, чтобы пользователь мог легко его запомнить.

• Автобусы должны быть вместительными, чтобы уменьшить количество водителей, и автобусы должны быть небольшими, чтобы снизить интервал их движения.

Физическое противоречие предполагает объединение в рамках одного высказывания двух «должно быть», двух противоположных требований решателя.

Можно ли сказать, что в любой технической системе есть присущие ей противоречия?

— Из самого определения противоречий следует, что в природе их не существует. Противоречие лишь модель проблемной ситуации, и формулирует её сам человек.
