Лазарь Берман - Путешествие по стране Авто

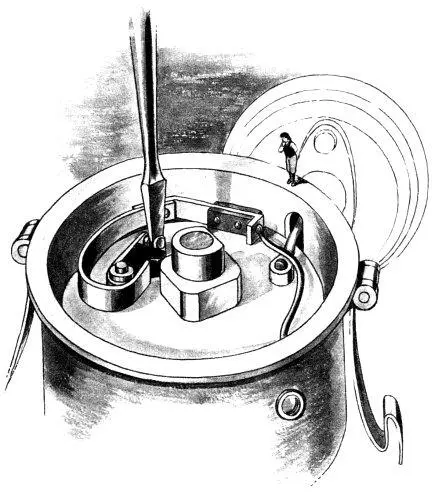

Приспособление, которое находится там внизу, называется прерывателем. Мальчик с пальчик с провода выбегает на лежащую на боку упругую пластинку. Со своим загнутым над спиной хвостом она напоминает змейку. От дна прерывателя ее отделяет прокладка из изолятора. Головка змейки прижимается к металлическому столбику, а хвост заведен за другой столбик. Змейка довольно упрямая: смотри — вот я отверткой отвожу ее головку от столбика, на котором она лежит. Мне не так-то легко это сделать, потому что хвост при этом загибается круче, а он сильно пружинит. Но вот я вынимаю отвертку. Щелк! — хвост, насколько возможно, расправляется, и головка змейки снова ложится на столбик…

Ножка, на которой стоит коробка, оказывается полой трубкой. Сквозь нее в коробку проходит валик. Он выступает внутрь коробки, и там, как раз у самого брюха змейки, на нем сидит четырехугольная гайка. Я сейчас заставлю валик с гайкой вращаться, и ты увидишь, что будет.

Куинбус Флестрин передал Мэлли в руки Глюмдаль, а сам стал впереди машины. Он вставил в отверстие большую рукоятку и стал ее медленно поворачивать. От этого стал поворачиваться и коленчатый вал внутри, как это обычно происходит во время работы двигателя. Гайка начала вращаться. Очевидно, валик, на котором она сидит, каким-то образом получает вращение от коленчатого вала. И каждый раз, как один из уголков гайки подбегал под змейку, повторялось то, что Куинбус Флестрин только что делал при помощи отвертки: головка змейки отрывалась от столбика, а хвост изгибался круче. Но как только уголок выбегал из-под брюха змейки, она опять расправлялась и прижимала головку к столбику. И так четыре раза за каждый оборот валика — по числу уголков.

Пока Куинбус Флестрин вращал рукоятку, пластинка-змейка все время била головкой по металлическому столбику, как молоточек по наковальне. Только удар наносился не сверху, а сбоку.

— Итак, мальчик с пальчик выбегает на змейку. Дальше он может пройти только через столбик, о который опирается ее головка. По всем другим направлениям не пускает изоляция. А с головки на столбик можно попасть, но можно и опоздать, когда головка отходит от столбика. Если она уже отошла, делать нечего- приходится ждать. Правда, как ты знаешь, есть еще одна возможность: искрой перескочить через образующийся воздушный промежуток. Каждый раз, когда головка только начинает отходить от столбика, воздушный промежуток между ними так мал, что электроны могли бы через него перескакивать. Но головка все дальше отходит от столбика, и прыжок становится все затруднительнее. Если бы электроны при этом действительно перескакивали на столбик, прерыватель стал бы похож на испорченный водопроводный кран. Закрутишь его, а вода бежит еще долго: сначала все более тонкой струйкой, потом — капельками. В довершение беды ток перескакивал бы через воздушный промежуток жаркими искрами. Говорят — капли камень точат… Точно так же эти искры долбили бы столбик-наковальню, пока она бы не обгорела. Но, как бы то ни было, ведь зачем-то здесь прерывают бегущий через пластинку ток. Почему-то работа прерывателя наподобие испорченного крана нас не устраивает. И на этот случай здесь кое-что устроено.

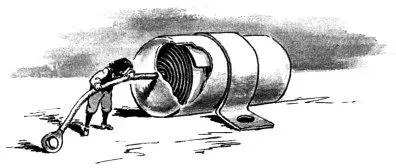

Оказывается, имеется еще один путь, на котором можно обойтись без прыжка. Мальчик с пальчик сразу сворачивает туда и, пробежав по короткому проводу, попадает на тонкую металлическую ленту, только не вытянутую, а свернутую в трубку. Поверх ленты лежит непроходимый для него слой: бумага, пропитанная сальным белесоватым веществом — парафином. Из-за созвездий бумаги просвечивает вторая металлическая лента, за ней — опять бумага… Эта свернутая из тонких слоев трубка называется конденсатором.

Вот тут мальчик с пальчик окончательно попадает в тупик. Прохода через бумагу нет, и на металлической ленте скапливается все больше электронов Бумажная прокладка, как она ни тонка, прекращает всякое сообщение между обеими лентами. Теперь на одной ленте получается большой затор. Полюсы генератора, не считаясь ни с чем, продолжают гнать на нее с якоря

множество электронов, а дальше пути нет.

Обратное происходит на другой ленте, просвечивающей сквозь бумажную прокладку. Эта лента соединена с железным телом двигателя. Все электроны ушли с нее через тело машины и через вторую щетку на опустевшую обмотку якоря. А там сила полюсов подхватывает их и гонит вперед — все до той же ленты, где получился затор. В ближайшем соседстве с той лентой, на которой толпятся мальчик с пальчик со своими спутниками, оказалась другая, просторная, совершенно пустынная лента. Как известно, электроны не любят быть в близком соседстве друг с другом. Отталкивая друг друга, электроны изо всех сил тянутся туда, но прокладка не пускает…

Теснота быстро увеличивается, пока толпа электронов не бросается назад. Так мгновенно распрямляется сильно сжатая пружина. Таким образом, благодаря конденсатору дело обходится без всякой искры, а ток не только останавливается, но почти в то же мгновение бросается обратно.

И вдруг молоточек прерывателя снова падает на наковальню.

Через них тотчас начинается оживленное движение электронов.

Мальчик с пальчик тоже не дремлет и сразу оказывается на той стороне.

«Ну, уж эта хитрая механика, наверное, устроена именно для того, чтобы давать искру в камере сгорания», — подумал Мэлли, заранее радуясь, что все сейчас разъяснится.

Не тут-то было! Мальчик с пальчик через тело двигателя опять, бежит обратно, через вторую щетку — на обмотку якоря.

«Как же так? Последняя дорога пройдена, а загадка синей искры в камере сгорания так и осталась неразгаданной. Не ведет ли в камеру сгорания путь с тонкой обмотки на катушке зажигания? Не по той ли дороге, которую Куинбус Флестрин называл цепью высокого напряжения?»

«Тонкая обмотка проходит совсем рядом с толстой, — думал Мэлли. — Если бы мальчик с пальчик мог перебраться на нее, стоило бы проследить, куда она его приведет».

Куинбус Флестрин, видимо, тоже держался такого же мнения.

— Толстая обмотка катушки имеет и вход и выход, которые нам хорошо видны, — вот они, по бокам катушки. Поэтому нам нетрудно было проследить, как мальчик с пальчик входит и как выходит из нее. Третий провод, выходящий наверх прямо из крышки катушки, представляет собой выход из тонкой обмотки. А где же вход в нее? Входа не видно. Это потому, что толстая обмотка через один свой конец имеет сообщение с телом двигателя. Зачем устраивать два хода, когда можно обойтись одним? Поэтому тонкая обмотка вторым своим концом присоединена к этому концу толстой. Представим себе, что мальчик с пальчик сыграл обычную свою шутку и, оставаясь невидимым, взобрался на ноготь моего указательного пальца. Вот я прикоснулся этим ногтем прямо к металлу двигателя. Мальчик с пальчик соскакивает на него и, проделав довольно долгий путь, попадает в тонкий провод внутри катушки зажигания. Добро пожаловать!
