Напряжение во вторичной обмотке будет в несколько раз ниже, чем в первичной, зато величина тока будет почти во столько же раз больше. Тонкий провод при прохождении по нему большого тока сильно нагреется. Поэтому вторичную обмотку нужно намотать проводом диаметром не меньше 1 мм. Лучше всего взять провод диаметром около 1,2 мм.

Намотав 40 витков вторичной обмотки, сложите провод вдвое и протяните получившуюся петлю через отверстие в щечке. Это будет первый отвод. Часть обмотки между началом и первым отводом даст напряжение около 3,5 в, нужное для горения лампочки карманного фонаря. Следующий отвод сделайте еще через 28 витков. Напряжение между ним и началом обмотки будет 6 в. Сюда можно будет подключать лампочку для освещения шкалы радиоприемника или 6-вольтовую автомобильную лампочку. Наконец, намотав еще 67 витков, сделайте последний вывод. Полное напряжение всей вторичной обмотки будет 12 в. Можно будет включать 12-вольтовую лампочку.

Готовую катушку оклейте двумя слоями плотной бумаги. Затем туго набейте ее стальными пластинами «вперекрышку». Загоняя последние пластины, не перекосите их. Иначе можно углом пластины прорезать каркас катушки и повредить обмотку.

Сердечник обожмите стальной обоймой с лапками для прикрепления к панели. Такие обоймы есть у фабричных трансформаторов. Если готовой обоймы подходящего размера у вас нет, вырежьте и согните ее по чертежу (рис. 41).

Привинтите трансформатор к деревянной панели с ножками из двух реек. Выводы первичной обмотки должны заканчиваться шнуром с вилкой для подключения к сети переменного тока (рис. 42).

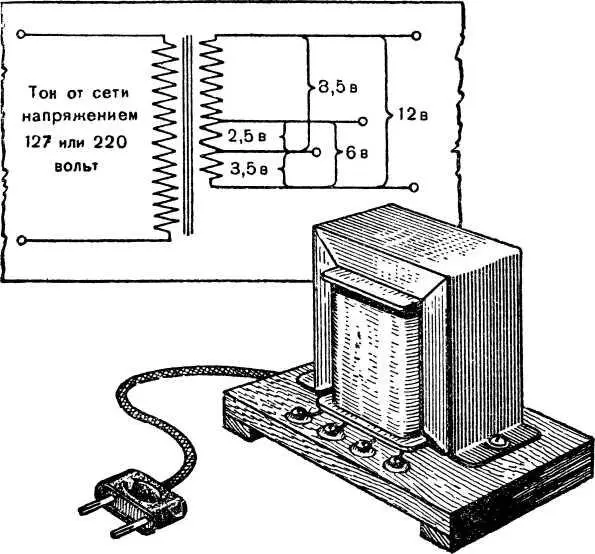

Рис. 42 . Трансформатор и его схема.

Выводы вторичной обмотки присоедините к четырем клеммам. С нижней стороны панели прошедшие насквозь концы клемм залейте расплавленной канифолью или так называемой кабельной массой, чтобы между ними не могло возникнуть случайного замыкания, если под панель попадет проволочка или обрезок жести.

Во время работы трансформатор немного нагревается. Не обращайте на это внимания — правильно рассчитанный трансформатор должен быть теплым. Конечно, если он нагревается так сильно, что начинает дымиться, — это плохо. Значит, где-то повреждена изоляция проводов. Придется разобрать трансформатор, найти поврежденное место и устранить неисправность.

Мы все очень привыкли к кинематографу и к телевизору. Нас не удивляет, что мы видим там движущееся изображение. Но все-таки, как же оно движется?

Если рассмотреть обрывок киноленты, то на нем можно увидеть ряд картинок — кадров. На первый взгляд кажется, что все эти картинки одинаковые. Только присмотревшись, можно заметить разницу.

Вот рука у человека опущена, а вот чуть поднялась, выше, выше — и через несколько снимков она уже вытянута вровень с плечом.

Рассматривая картинки одну за другой, вы можете проследить все движения изображенных на них предметов. А если показать вам эти картинки, сменяя их быстро-быстро, с неуловимой для глаза скоростью? Вы уже не сможете заметить, когда одна картинка сменяется другой, и движение покажется вам непрерывным.

Для демонстрации этого явления вы можете сделать несложный прибор — стробоскоп — и сами нарисовать к нему картинки.

Из плотного картона вырежьте два диска диаметром 200 мм с отверстием в центре диаметром 8 мм. Только прежде чем делать центральное отверстие, надо один из дисков разметить по чертежу (рис. 43) и, положив его на кусок фанеры или доски, прорезать щели по металлической линейке хорошо наточенным ножом.

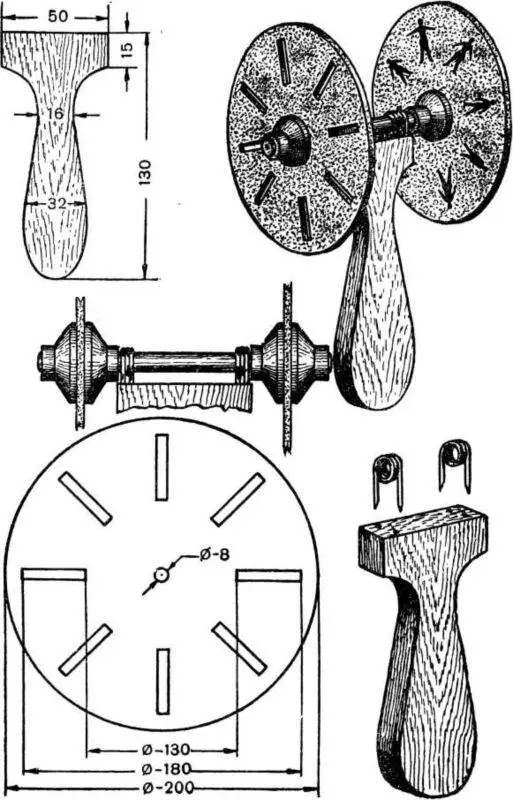

Рис. 43 . Стробоскоп и его части.

Осью прибора будет круглый карандаш диаметром 7 мм или ученическая ручка. Краску с них можно не счищать — она не помешает. Для закрепления дисков на оси возьмите две обычные катушки от ниток и острым ножом отрежьте от них щечки. Сделать это легко, если покатать катушку по столу, нажимая острием ножа в месте среза.

Щечки от катушки туго наденутся на карандаш или ручку и закрепят диски, как показано на рисунке 43.

Из дощечки толщиной 10–12 мм выстрогайте ручку прибора. Ее размеры и форма показаны на том же рисунке.

Подшипники для оси согните из стальной проволоки толщиной от 0,8 до 1,5 мм. Если такой не найдете, возьмите либо шпильки для волос, либо канцелярские скрепки из проволоки потолще. Скрепки из тонкой проволоки не подойдут.

Кусок проволоки длиной 100 мм хорошо выпрямите, а потом согните так, как показано на рисунке 43. Петлю сгибайте вокруг середины заготовленной оси. На том месте, где потом встанет подшипник, проволоку гнуть нельзя: замнете ось, она будет плохо вертеться. Сначала перегните проволоку посередине, а потом обворачивайте концы. Когда концы отпустите, петля немного разойдется, и ось будет свободно в ней поворачиваться.

Концы подшипников срежьте под углом острыми кусачками или бокорезами и забейте в ручку.

Пожалуй, самая сложная часть работы — нарисовать для стробоскопа картинки. На рисунке 44 показаны в качестве образца три диска с картинками. Можете придумать сами любые другие.

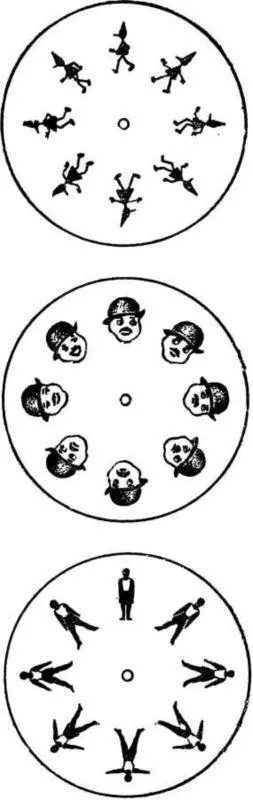

Рис. 44 . Диски для стробоскопа.

Вставив диск с картинками, расположите стробоскоп так, чтобы картинки были хорошо освещены. Один глаз закройте, а другой поместите против щелей стробоскопа. Вращая диски прибора, вы увидите, что картинки «оживут». Их движение будет вам казаться непрерывным.

Стробоскоп можно использовать и для наблюдения явлений, которые кажутся непрерывными, а на самом деле все время повторяются снова и снова, как картинки стробоскопа.

Сняв сплошной диск и картинки, попробуйте посмотреть через стробоскоп на трубку «дневного света» или на неоновую световую рекламу. При достаточно быстром вращении диска стробоскопа вы ясно увидите, как трубка то вспыхивает, то гаснет. Точно подогнав скорость вращения, вы можете вообще увидеть трубку почти темной.

Рассматривая таким же образом хорошо освещенную струйку воды, стекающую из водопроводного крана, вы можете увидеть, что эта струйка на самом деле не непрерывна, а состоит из цепочки отдельных круглых капель.

Просматривая кинофильмы, вы, может быть, заметили, что колеса телег, паровозов и т. п. иногда кажутся на экране вертящимися в обратную сторону. Это так называемый стробоскопический эффект. Вы можете получить его искусственно при помощи стробоскопа.
