Верхняя часть земляного полотна на участках проезжей части и обочин должна иметь поперечный уклон для быстрого сброса воды. Поперечный профиль дороги может быть двухскатным – с уклонами, симметрично нисходящими от оси дороги к бровкам земляного полотна, и односкатным – с уклоном, нисходящим от одной бровки земляного полотна к другой.
Все размеры элементов поперечного профиля привязаны к оси дороги. Ось автомобильной дороги – условная линия, проходящая по середине проезжей части или разделительной полосе (для автомобильных дорог I категории).
Проезжая часть – основной элемент дороги, по которой непосредственно происходит движение транспортных средств.
В зависимости от интенсивности движения проезжая часть может быть одно-, двух-, трех- и многополосной. Ширина проезжей части измеряется между кромками покрытия. Она зависит от категории дороги и числа полос движения и устанавливается согласно СНиП 2.05.02-85 «Автомобильные дороги».
Кромка проезжей части представляет собой продольную линию, отделяющую проезжую часть от обочины. Продольная полоса проезжей части, по которой происходит движение транспортных средств в один ряд, представляет собой полосу движения. Ширина полосы движения устанавливается по СНиП и составляет от 3,00 до 3,75 м.
Вдоль проезжей части на обочинах и разделительных полосах устраивают краевые полосы, повышающие прочность края дорожной одежды и улучшающие безопасность движения. Ширина краевой полосы от 0,50 до 0,75 м.
Для разделения двух смежных проезжих частей дороги или двух противоположных направлений движения устраивают разделительную полосу.
Обочина – боковая полоса земляного полотна с каждой стороны между его бровкой и кромкой проезжей части. Обочина предназначена для предохранения краев дорожной одежды от разрушения, вынужденной остановки автомобиля в случае неисправности, размещения остановочных полос, барьерных ограждений, средств сигнализации. Обочины могут быть устроены без специальной обработки или укреплены местными материалами (щебнем, гравием, шлаком). Ширина обочины составляет от 1,75 до 3,75 м.
Линия сопряжения поверхности откоса и обочины называется бровкой земляного полотна. По этой линии можно установить высоту насыпи или глубину выемки по отношению к поверхности земли. Высота насыпи – расстояние, измеренное по оси дороги от поверхности земли до линии бровки земляного полотна. Глубина выемки определяется так же, как и высота насыпи. В продольном профиле высота насыпи или глубина выемки Н называются рабочими отметками (рисунок 7).

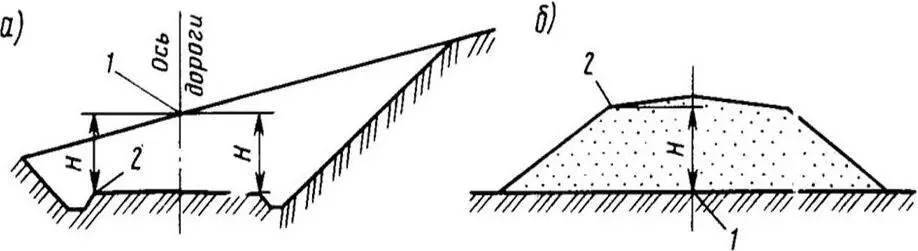

Рисунок 7 – Рабочая отметка земляного полотна:
а – в выемке; б – в насыпи;
1 – отметка земли; 2 – отметка бровки земляного полотна
Ширина земляного полотна – расстояние между бровками земляного полотна. Она включает в себя проезжую часть и две обочины, а для I категории дорог добавляется еще разделительная полоса.
Основные параметры поперечного профиля проезжей части и земляного полотна автомобильных дорог, согласно СНиП 2.05.02-85, приведены в таблице 1.
Боковые наклонные поверхности земляного полотна называются откосами , которые заканчиваются боковыми канавами.
Пологие откосы позволяют съезд транспортного средства с дороги без опрокидывания в случае аварийной ситуации. Боковые канавы проходят вдоль земляного полотна и предназначены для сбора и отвода поверхностных вод, стекающих с проезжей части и земляного полотна. Разновидностью канав являются боковые резервы – неглубокие выработки вдоль дороги, из которых грунт используется для отсыпки насыпи. Боковые резервы устраивают с одной или двух сторон от дороги.

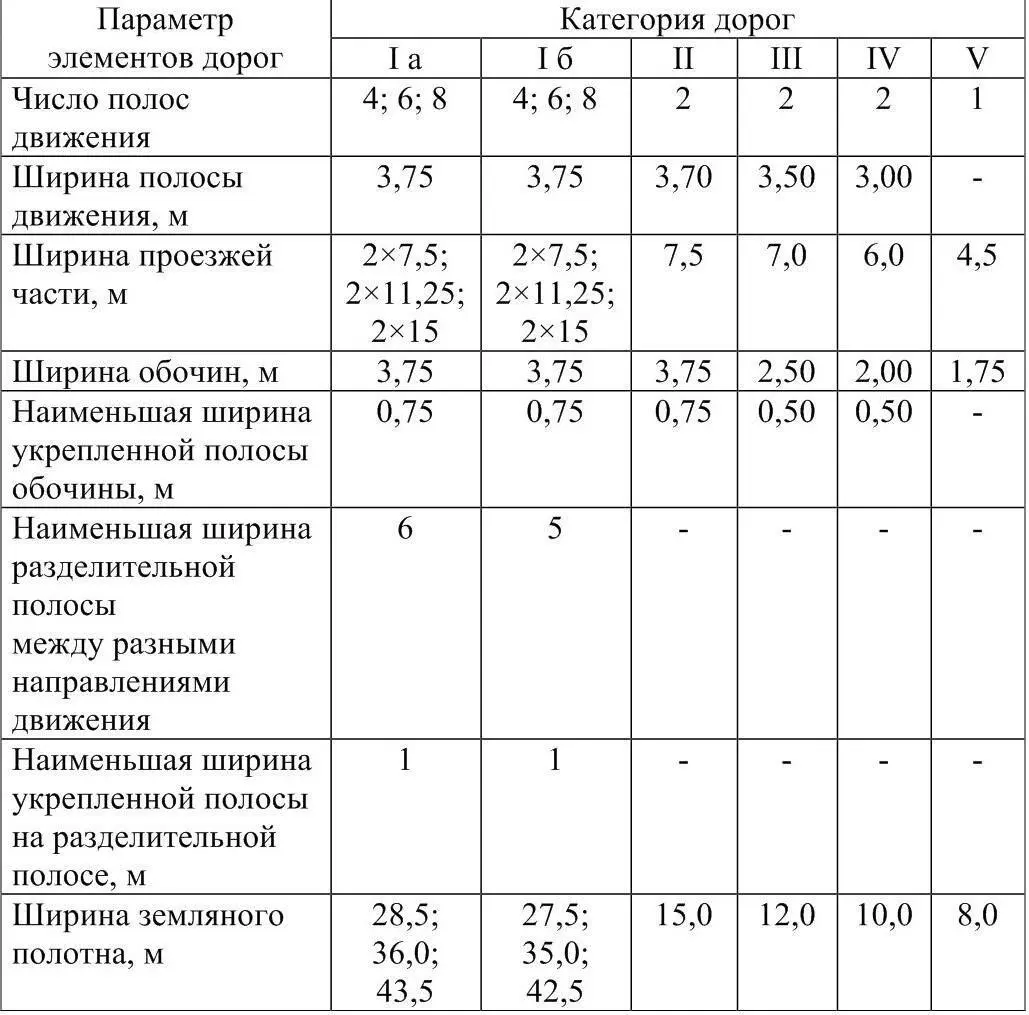

Таблица 1 – Основные параметры проектирования автомобильных дорог

На участках, где автомобильная дорога проходит по косогору, в насыпи или в выемке, необходимо с нагорной стороны дороги предусмотреть нагорную канаву для перехвата стекающей по склону воды и отвода ее от дороги. Банкет представляет собой вал треугольной формы, отсыпанный из грунта нагорной канавы, вдоль верхней бровки выемки. Банкет предназначен для удержания воды в случае переполнения нагорной канавы.
Участок местности, расположенный за пределами земляного полотна и предназначенный для размещения линейных зданий, запасных и объездных путей, зеленых насаждений, называется обрезом дороги . Минимальная ширина обреза 1 м.
Берма – узкая полоса (площадка) от основания насыпи до боковой канавы, прерывающая линию откосов земляного полотна при большой их длине и крутизне в целях защиты откосов от возможного оползания под собственным весом.
В тех случаях, когда грунт из выемки не пригоден для устройства насыпи, излишки его складывают в стороне от дороги в кавальер , представляющий собой отвал грунта геометрической призмы.
Отметку поверхности земли фиксируют по оси дороги и определяют при помощи нивелирования на местности. Проектную отметку земляного полотна определяют по расчету и фиксируют на линии бровки земляного полотна. Высоту насыпи или глубину выемки (рабочие отметки) определяют разностью между проектной отметкой и отметкой земли по оси дороги (рисунок 7).
Основной масштаб поперечных профилей земляного полотна 1:200. Допускается масштаб 1:100 при обосновании для сложных условий рельефа местности.
2.2.2 Полоса отвода
Участок земли, на котором размещаются земляное полотно с дорожной одеждой, искусственные сооружения, сооружения транспортного и дорожного обслуживания, средства оформления дороги, называется полосой отвода (рисунок 8).
Ширину полосы отвода для строящихся и реконструируемых дорог устанавливают согласно «Нормам отвода земель для автомобильных дорог» (СН 267-74) и обычно ограничивают фактическими границами земляного полотна, увеличенными с каждой стороны на 1 м. При этом учитываются категория дороги, количество полос движения, высота насыпи или глубина выемки, рельеф местности и его поперечный уклон, заложение откосов земляного полотна.

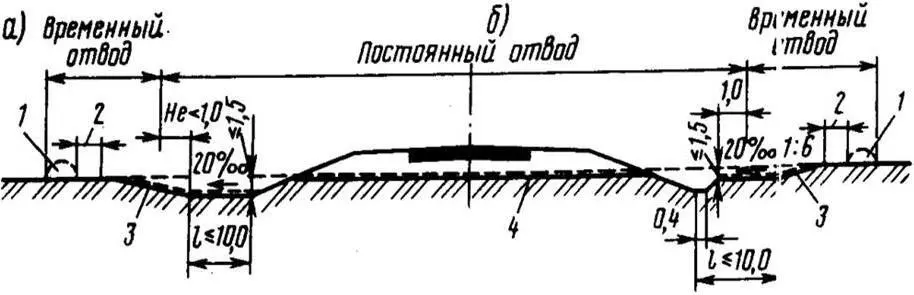

Рисунок 8 – Схема отвода земли для автомобильной дороги:
а – профиль с кюветами-резервами; б – профиль с устройством мелкого резерва рядом с боковой канавой.
1 – размещение отвала растительного грунта во время строительства дороги; 2 – расстояние, обеспечивающее нормальную работу землеройных машин; 3 – слой укладываемого обратно растительного грунта; 4 – слой растительного грунта, удаляемый перед возведением насыпи
