При использовании электромонтажных изделий, выпускаемых электротехнической промышленностью ускоряется процесс монтажа и улучшается его качество.

Электромонтажными являются изделия, применяемые при электромонтажных работах и предназначенные для изготовления различных конструкций; крепёжные элементы для крепления проводов, кабелей и отдельных аппаратов и приборов; контактные элементы для соединения проводов, жил кабелей и их подключения к электрооборудованию; детали оформления концов проводов, кабелей, панелей щитов и некоторые другие.

Сборная кабельная конструкция состоит из стоек и полок. Стойки можно крепить к строительным основаниям болтами, дюбелями, приваркой к закладным деталям или пристреливанием с помощью скоб. Полки вставляют в отверстия стоек, при этом обеспечивается надёжный электрический контакт между полкой и стойкой (при их заземлениях). При прокладке кабелей по стенам один над другим применяют конструкцию из перфорированного профиля с закладными подвесками, а при прокладке кабелей под перекрытиями – соответствующие одностоечные и двухстоечные конструкции.

Рис. 16. Кабельные конструкции:

а – сборная, б – профиль с закладными подвесками, в – одностоечная для прокладки кабелей под перекрытиями, г – двухстоечная для прокладки кабелей под перекрытиями, д – прямая секция лотков, е – угловая секциялотков, ж – тройниковая секция лотков, з – крестовая секция лотков; 1 – стойка, 2 – полка, 3 – крепёжная скоба.

Для крепления проводов, кабелей и труб к перфорированным основаниям служат перфорированные стальные полосы и пряжки, а для крепления проводов и кабелей – однолапковые и двухлапковые скобы.

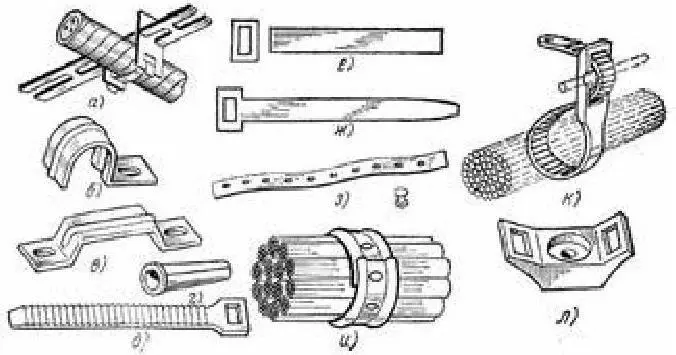

Рис. 17. Крепёжные элементы:

а – пряжка для крепления труб и кабелей, б – однолапковая скоба, в – двухлапковая скоба, г – капроновый дюбель, д – полиэтиленовая зубчатая полоска-пряжка, е – стальная полоска-пряжка, ж – алюминиевая полоска-пряжка, з – перфорированная поливинилхлоридная (нормальная) лента с кнопками, и – то же (усиленная), к – полиэтиленовая полоска-пряжка, л – закреп.

Для закрепления различных изделий к строительным элементам из кирпича, бетона и т. п. применяют гвоздевые и закладные дюбели.

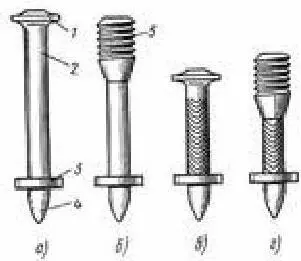

Рис. 18. Стальные гвоздевые дюбели:

а – ДГП, б – ДВР, в – ДГПМ, г – ДВПМ; 1 – дисковая головка, 2 – стержень, 3 – стальная шайба, 4 – жало, 5 – резьбовая головка.

Гвоздевые дюбелимогут быть забиты в прочные строительные основания, включая стальные. В зависимости от объёма и условий производства работ для забивки стальных гвоздевых дюбелей применяют ручные и пиротехнические оправки или поршневой строительно-монтажный пистолет ударного действия ПЦ-52. стальные гвоздевые дюбели различают по типу соединений и назначению. Для неразъёмного соединения применяют дюбель-гвозди ДГП (для кирпичных и бетонных оснований) и ДГПМ (для металлических оснований). Для разъёмных креплений служат дюбель-винты ДВП и ДВПМ.

Закладные дюбелидля крепления электрооборудования к строительным основаниям применяют двух типов: с распорной гайкой (ДГ) и капроновые (ДК). Дюбели ДГ крепятся болтами в заранее приготовленном отверстии, а дюбели ДК крепятся шурупами и глухарями. При завёртывании крепёжного болта или шурупа в тело дюбеля создаётся распор, который удерживает его в отверстии.

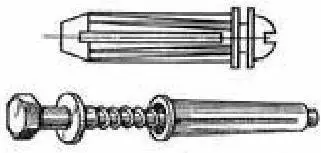

Рис. 19. Капроновый крепёжный дюбель ДК.

Для повышения прочности креплений целесообразно отверстия изготовлять так, чтобы дюбели входили в них плотно (лучше с молотка).

Для изготовления электрических машин и аппаратов применяют большое количество электротехнических материалов. К ним относятся медь, серебро, алюминий, сталь, вольфрам, молибден и др. Кроме того, имеются магнитные материалы, из которых изготавливают магнитопроводы машин и аппаратов. В электрических машинах применяют электроугольные щётки, служащие для отвода и подвода тока на коллектор или контактные кольца. Различают щётки угольнографитные, графитные, электрографитные и меднографитные.

Работающим по электротехническим профессиям нужно знать о назначениях, свойствах различных современных электротехнических материалов, о зависимости этих свойств от действия электрических и магнитных полей.

Электрические материалы классифицируют, прежде всего, по способности проводить электрический ток. По этому признаку различают проводниковые, электроизоляционные и полупроводниковые материалы.

Способность материала проводить электрический ток характеризуется удельным электрическим сопротивлением.

Проводниковые материалы (проводники) имеют небольшое удельное сопротивление и поэтому являются хорошими проводниками электрического тока. Их применяют в качестве токоведущих частей электроустановок. Медь– один из самых распространённых проводников, обладает малым удельным сопротивлением, большой стойкостью против коррозии, легко спаивается, тянется, прокатывается, отливается, что позволяет делать из неё различные изделия (ленты, проволоку, профильные сложные литые детали). Из меди делают обмоточные провода для якорей, роторов и статоров электродвигателей, катушек, трансформаторов, провода, контакты и т. д. Серебро, имеющее меньшее удельное сопротивление, чем медь, из-за высокой стоимости очень редко применяют в электротехнике как проводник, оно служит для покрытия контактов пускорегулирующей аппаратуры. Алюминийимеет меньшую электропроводимость, чем медь, тем не менее, имеет широкое применение в электротехнической промышленности из-за своей малой стоимости.

Электроизоляционные материалы (диэлектрики) обладают большим удельным сопротивлением, диэлектрической проницаемостью и электрической прочностью, поэтому практически не проводят электрический ток. Кроме того, большое значение при этом имеют и такие свойства, как нагревостойкость, механическая прочность, гибкость, морозостойкость и гигроскопичность. Изоляционные материалы предназначены в основном для изоляции токопроводящих частей электрооборудования, аппаратов и проводов, повышения электрической прочности обмоток и индуктивных катушек и как изоляционные опоры. Изоляционные материалы по своему агрегатному состоянию подразделяются на газообразные (воздух), жидкие (трансформаторное масло, лаки), твёрдые (слюда, стекло, фарфор, резина). По конструкции изоляционные материалы можно разделить на волокнистые (пропитанные и непропитанные) – бумага, картон, фибра, изделия из текстиля, асбеста и стекловолокна; слоистые (гетинакс, текстолит); материалы на основе слюды (миканит, микалента); плёночные и керамические. Большое распространение получили: электрокартон, изоляционные бумаги (пропитанная трансформаторным маслом и крепированная), фибра, хлопчатобумажные ленты (киперная, батистовая, миткалевая, прорезиненная липкая тафтяная), полихлорвиниловые ленты (сухие и липкие), лакоткани и стеклолакоткани.
