Итак, у нас есть целых пять причин купить LCD-монитор:

• отсутствие мерцания;

• отсутствие электромагнитного излучения;

• большая четкость изображения;

• меньшее энергопотребление;

• компактность и более современный вид.

Существуют три основные технологии производства ЖК-мониторов: TN+film, IPS и MVA.

Полное название технологии TN+film – Twisted Nematic + film (ча сто матрица TN+film называется просто TN – так короче). Слово «film» в названии означает, что данная технология использует дополнительный слой, который применяется для увеличения угла обзора. Угол обзора мониторов с матрицей TN+film составляет 90-150°.

Рассматриваемая технология является самой простой. Контрастность у TN-матриц оставляет желать лучшего, зато у них довольно низкое время отклика, что не может не радовать. Подойдет для недорогих домашних компьютеров. Ведь небольшое время отклика позволяет без задержек, рывков и других неприятных эффектов играть в компьютерные игры, а небольшая цена не разрушит семейный бюджет.

Следующая технология – IPS (In-Plane Switching). Данная технология разработана компаниями Hitachi и NEC. Основная ее задача – избавиться от недостатков TN, что, нужно отметить, получилось у IPS: были достигнуты больший угол обзора (170°), высокая контрастность, а время отклика осталось на уровне TN.

В настоящее время нет чистых IPS-матриц, а есть только их модифицированные версии, например:

• S-IPS (Super-IPS, разработка Hitachi, 1998 год) – то же самое, что и ips, но меньшее время отклика. Цветность s-ips-матриц приблизительно такая, как у CRT-мониторов, но контрастность все равно отстает. Сейчас S-IPS-матрицы производят всего две компании – Philips и NEC;

• AS-IPS (Advanced Super IPS, разработка Hitachi, 2002 год) – улучшилась контрастность (по сравнению с S-IPS). Контрастность ЖК-панелей с матрицей AS-IPS почти такая, как у панелей S-PVA (см. ниже). Используется в мониторах NEC, LG, Philips;

• A-TW-IPS (advanced true white ips, разработка LG и Philips специально для NEC) – то же, что AS-IPS, но с фильтром TW (True White – настоящий белый), придающим белому цвету большую реалистичность. Данные матрицы используются для профессиональных мониторов, устанавливаемых в фотолабораториях;

• AFFS (Advanced Fringe Field Switching, разработка BOE Hydis, 2003 год) – технология позволяет добиться больших углов обзора, большей яркости и уменьшения расстояния между пикселами. В основном матрицы такого типа встречаются в мониторах производства Hitachi Displays.

Технология MVA (Multi-domain Vertical Alignment, Fujitsu) – почти самая оптимальная во всех отношениях. У нее большие горизонтальные углы обзора (от 160 до 178°), время отклика в два раза меньше, чем у IPS-матриц, а цвета передаются более точно, чем на TN-матрицах.

Еще к достоинствам MVA-матрицы можно отнести глубокий черный цвет, отсутствие двойного магнитного поля. Но у нее есть и недостатки. При перпендикулярном взгляде в тенях могут пропасть детали, да и цветовой баланс зависит от угла зрения.

Другие компании производят аналоги MVA-матриц:

• PVA (Patterned Vertical Alignment), S-PVA (Super PVA) – разработка Samsung;

• S-MAV (Super MVA) – разработка CMO.

При выборе монитора нужно учитывать следующие технические характеристики:

• время отклика – это минимальное время, за которое ячейка LCD-панели изменяет цвет. У современного монитора время отклика должно быть от 4 до 8 мс. Понятно, что чем меньше, тем лучше. Для офиса, когда вы в основном работаете со статической картинкой (документом), можно купить монитор с большим временем отклика – 8-10 мс, а вот для домашнего использования (ведь дома мы будем играть на компьютере!) нужно выбрать монитор с меньшим временем отклика (4–6 мс);

• контрастность – значение контрастности можно определить по соотношению яркости матрицы в двух «крайних» положениях – «черный» и «белый». Контрастность важна для четкого отображения изображения. Значение контрастности различно для разных типов матриц. Для S-IPS хорошим значением считается 400: 1, для PVA – до 1000: 1, а для TN + film – 250: 1. Поэтому, перед тем как судить о значении контрастности, нужно уточнить у продавца тип матрицы монитора. В любом случае, чем больше это значение, тем лучше;

• яркость – данная величина особенно важна для игр, просмотра видео, то есть для домашнего применения. Яркость измеряется в канделлах на квадратный метр. Нормальная величина яркости – от 300–500 кд/м 2. Опять-таки, чем больше это значение, тем лучше;

• углы обзора – это значение влияет на четкость картинки, если смотреть на монитор под углом. Скажем, если вы хотите посмотреть фильм всей семьей, а угол обзора будет маленький, то у вас ничего не выйдет, поскольку не все будут четко видеть картинку;

• глубина цвета – чем больше это значение (должно быть не менее 16,7 млн цветов), тем лучше будет цветопередача;

• соотношение сторон экрана (формат) – соотношение ширины к высоте, например: 4: 3, 16: 9, 16: 10. Для работы с документами больше подходит формат 4: 3 (если, конечно, вы не собираетесь постоянно работать с документами с альбомной ориентацией страницы). А для игр и просмотра фильмов можно купить монитор с форматом 16: 9 и 16: 10;

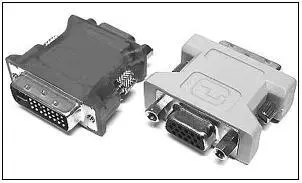

• разъемы – перед покупкой монитора нужно убедиться, что его можно подключить к вашей видеокарте. Наиболее часто используются VGA, DVI или HDMI. Если монитор уже куплен, а разъем на видеокарте не подходит, делу можно помочь переходниками DVI–VGA и VGA-DVI (рис. 15.3–6).

Теперь осталось решить, какого размера (по диагонали) монитор покупать. Учитывая снижение цен на LCD-мониторы, можно без особого ущерба для бюджета купить 19-дюймовый (обозначается 19′′) монитор. Поэтому если есть деньги – покупайте, а если нет – тогда только 17′′.

Пятнадцатидюймовые встречаются в продаже редко, да и стоят они не намного дешевле 17-дюймовых. Если вы в основном будете смотреть фильмы на компьютере или играть, тогда лучше купить 20-дюймовый монитор.

Если точки ЖК-дисплея постоянно светятся одним цветом или вообще не зажигаются, то такие пикселы называется битыми (дефектными). Причина – неисправность ЖК-элемента. Данный дефект не ремонтируется, а замена матрицы будет стоить ровно столько, сколько стоит новый монитор. Проверить, есть ли битые пикселы, можно путем внимательного осмотра изображения, чередуя черный или белый фон – так проще заметить битый пиксел.
