Денис Колисниченко - Компьютер. Большой самоучитель по ремонту, сборке и модернизации

Особняком стоят беспроводные мыши (рис. 13.10). Если честно, то я не вижу особого смысла в использовании таких мышей. Во-первых, вы полностью не отказываетесь от провода. Провод будет. К компьютеру будет подключен специальный приемник (например, инфракрасный), а уже по самому столу мышь будет перемещаться без кабеля. Так что кабелей под столом меньше не станет. Во-вторых, беспроводные мыши (кроме индукционных) требуют отдельного питания. Ведь обычные мыши получают питание по кабелю, а кабеля у беспроводных нет. Поэтому в беспроводные мыши встроен источник питания: или обычные батарейки, которые нужно менять, или аккумуляторы, которые нужно подзаряжать. В последнем случае мышь нужно на некоторое время подключать к стационарному питанию, как мобильный телефон. В-третьих, полной свободы с беспроводной мышью вы не получаете – нужна прямая видимость между приемником и мышью.

Правда, скоро недостатки беспроводных мышей будут устранены. Если быть предельно точным, то они уже почти устранены. В продаже есть беспроводные Bluetooth-мыши, которым вообще не нужен провод и не нужна прямая видимость. С Bluetooth-мышью вы можете вообще находиться в нескольких метрах от компьютера – главное, чтобы вы были в радиусе действия Bluetooth-адапте-ра, который поставляется с мышью. Но Bluetooth-мыши все равно требуют подзарядки (или замены батареек).

Индукционные мыши получают питание от индукционного коврика. Но такие мыши являются беспроводными только условно – их можно перемещать только в пределах коврика. Индукционные мыши не нужно подзаряжать, но они не обеспечивают такой свободы перемещения, как Bluetooth-мыши.

Существует два основных вида корпусов:

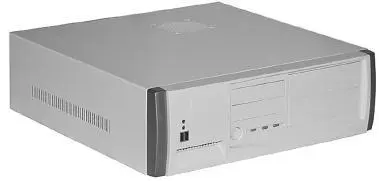

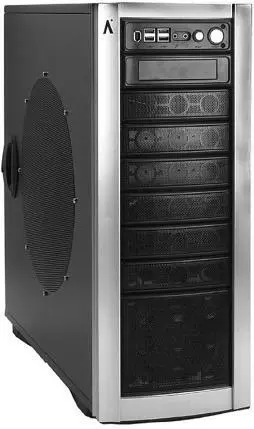

вертикальные (tower, башня), рис. 14.1; горизонтальные (desktop, настольные), рис. 14.2.

Вертикальные корпусы обычно позволяют установить больше накопителей и других устройств, зато горизонтальные – более компактные, ведь они обычно стоят на столе и не должны занимать много места.

Обычно корпус поставляется с блоком питания. В корпусы башенного типа можно установить блок питания мощностью 400 Вт и выше. А вот в настольные установить мощный блок питания нельзя – не хватит места, да и охлаждение настольных корпусов оставляет желать лучшего. Поэтому 300 Вт для такого корпуса – предел.

Помните, в третьей главе мы говорили о формфакторе материнской платы? Было сказано, что формфактор материнской платы должен совпадать с формфактором корпуса, иначе материнскую плату нельзя будет установить в корпус. Но в компьютере все взаимосвязано, поэтому стандарт питания корпуса должен соответствовать формфактору материнской платы, иначе вы не сможете подключить разъем питания к материнской плате.

Сейчас используется формфактор ATX. Это означает, что все материнские платы выпускаются в этом формфакторе. Покупаемый корпус тоже должен соответствовать этому формфактору. Понятно, что если корпус покупается вместе с блоком питания, то проблем совместимости возникнуть не должно. Но если вы покупаете блок питания отдельно, смотрите, чтобы его можно было подключить к вашей материнской плате.

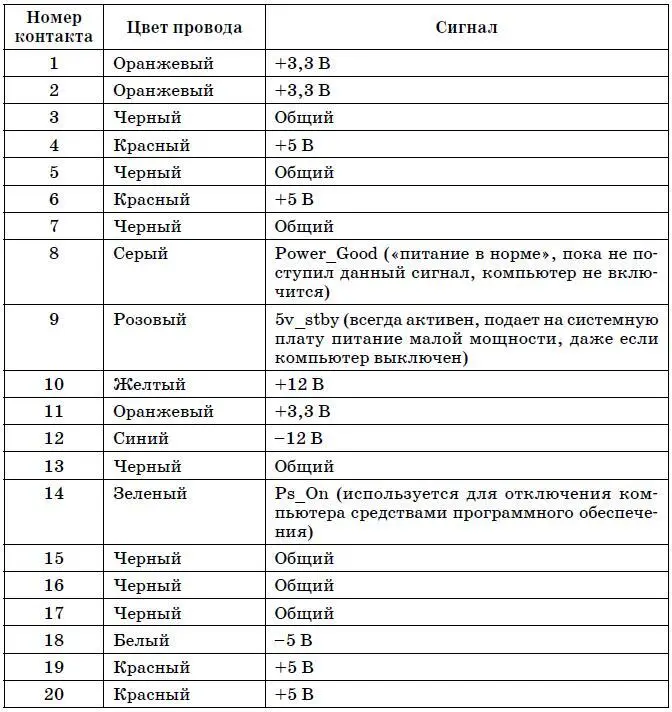

От блока питания ATX исходит 20-контактный разъем, который подключается к материнской плате. Назначение каждого контакта описано в табл. 14.1.

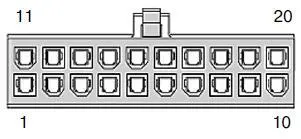

На рис. 14.3, 14.4 изображены схема контактов разъема питания ATX и вилка питания АТХ.

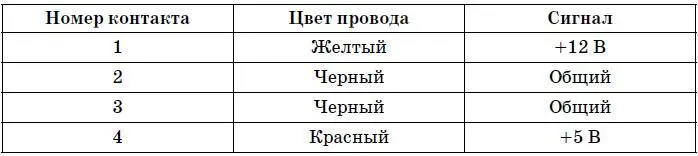

От блока питания также исходят 4-контактные разъемы питания (рис. 14.5) дополнительных устройств (обычно накопителей данных). Назначение контактов таких разъемов приведено в табл. 14.2.

На рис. 14.5 изображен плоский разъем питания. Кроме плоского разъема питания, от блока питания исходят также 4-контактные, но квадратные разъемы питания. Назначение контактов у таких разъемов такое же, как и у плоских (нужно ориентироваться по цвету провода – как саперам).

Особого внимания заслуживает разъем ATX12V. Это не просто дополнительный 4-контактный разъем питания, но и новый стандарт питания, который незаметно проникает на современные компьютеры. Все говорят о SATA-дис-ках, высокопроизводительных картах на новой шине PCI-E (которая, если разобраться, не такая уже и новая), DDR-3 и прочих новинках, но никто не обращает внимания на ATX12V.

Разница между ATX и ATX12V – в дополнительных четырех контактах. У ATX – 20 контактов, а у ATX12V – 24 контакта (рис. 14.6). Внешне вилки ATX и ATX12V отличаются только количеством контактов и цветом: у ATX вилка белая, а у ATX12V – черная.

Довольно часто встречаются переходные решения – вилка на 20 стандартных контактов ATX и отдельная вилка на 4 контакта – ATX12V (рис. 14.7)

Нумерация контактов вилки ATX12V представлена на рис. 14.8 и в табл. 14.3.

Если вы купили системный блок стандарта ATX12V с большой вилкой на 24 контакта, а ваша материнская пла та старого образца, то есть на ней разъем на 20 контактов (или наоборот), не беда. Есть переходники 20–24 контакта (рис. 14.9.)
