Теперь заглянем внутрь системного блока. На рис. 1.4 показаны все узлы, из которых состоит современный мультимедийный компьютер.

Рис. 1.4. Основные узлы системного блока

В центре рисунка изображена системная плата , часто ее называют материнской платой или, в обиходе, «мамой». На системной плате размещаются все элементы компьютера, без которых он не может работать: процессор, микросхемы памяти и так называемый чипсет — набор микросхем, организующих работу периферийных устройств.

К системной плате подключаются все периферийные устройства. Существуют два способа присоединения: установка периферийной карты в слот расширения системной платы и подключение с помощью интерфейсного кабеля. Для упрощения на рисунке все периферийные устройства показаны отдельно.

Примечание

Для внешних устройств, устанавливаемых в слоты расширения, используются два равнозначных термина – карта и плата. Термин "карта" произошел от английского термина "Expansion Card" (плата расширения, карта расширения).

Самая важная периферийная плата, без которой компьютер не будет работать (если на системной плате нет встроенного видеоадаптера), – это видеокарта , или видеоадаптер (рис. 1.5).

Рис. 1.5. Плата видеоадаптера nVidia Vanta 16 Мбайт AGP

К видеоадаптеру с помощью кабеля длиной до 1,8 м подключается монитор. Видеоадаптер перерабатывает команды от процессора в три аналоговых сигнала: красный, зеленый и синий, управляющие яркостью точек изображения на экране монитора. Заметим, что многие системные платы имеют встроенный видеоадаптер, который пригоден, в основном, для офисных приложений, поэтому для улучшения работы мультимедийных приложений все-таки приходится устанавливать «внешний» видеоадаптер.

Винчестер , или накопитель на жестких магнитных дисках (рис. 1.6) находится внутри системного блока и недоступен пользователю без разборки компьютера. Винчестер – основное место хранения информации в компьютере. Все программы, которыми вы пользуетесь, записаны на магнитном слое, которым покрыты алюминиевые диски, постоянно вращающиеся внутри винчестера.

Рис. 1.6. Винчестер Quantum Trailblaser

Наиболее старый тип накопителя информации – это дисковод гибких дисков (рис. 1.7). Хотя современный компьютер может обойтись и без него, почти все работы по настройке программного обеспечения учитывают его наличие. Кроме того, пользователи используют гибкие диски для обмена данными друг с другом, когда компьютеры не включены в локальную сеть предприятия, а пользоваться Интернетом для обмена конфиденциальной информацией нежелательно.

Рис. 1.7. Дисковод гибких дисков 1,44 Мбайт 3,5 дюйма

Наиболее популярное сегодня устройство для хранения информации – привод лазерных компакт-дисков. Чаще всего используются приводы CD-ROM или DVD (рис. 1.8), которые могут только считывать информацию с компакт-диска, например, воспроизвести музыку или установить новую программу. Последнее время, после снижения цен, стали популярны приводы CD-RW, которые могут записывать информацию на компакт-диски типа CD-R или CD-RW, и уже проявилась определенная тенденция устанавливать привод CD-RW вместо CD-ROM и дисковода гибких дисков.

Рис. 1.8. Устройство для чтения компакт-дисков DVD

Звуковая карта (рис. 1.9) не является обязательной принадлежностью компьютера, т. к. в каждом системном блоке установлен динамик (правда, качество звука весьма плохое). Но разработчики программного обеспечения теперь создают программы, которые требуют наличия какого-либо звукового адаптера. Сама звуковая плата никак не связана с внутренним динамиком, поэтому для воспроизведения звука требуются отдельные звуковые колонки, заметим, что иногда они монтируются в корпусе монитора.

Рис. 1.9. Звуковая плата HOONTECH Audio DSP24

Блок питания , который обеспечивает энергией все узлы компьютера, по традиции не считается периферийным устройством. Но следует знать, что современный блок питания не просто вырабатывает необходимые напряжения, но и может менять режим работы по командам компьютера или внешних устройств.

Рис. 1.10. Блок питания АТХ 230 W

Системная плата является одним из наиболее важных узлов компьютера, т. к. объединяет все его устройства в одно целое. Фактически, она определяет главные параметры компьютера, например, какой процессор вы сможете использовать, как быстро будут обмениваться информацией друг с другом процессор и оперативная память (ОЗУ).

На рис. 1.4 были показаны внешние устройства, которые подключаются к системной плате. Следует заметить, что при отсутствии любого из таких периферийных устройств, кроме блока питания, компьютер будет работать. А вот на самой системной плате всегда устанавливаются несколько узлов (рис. 1.11), без которых компьютер просто не включится.

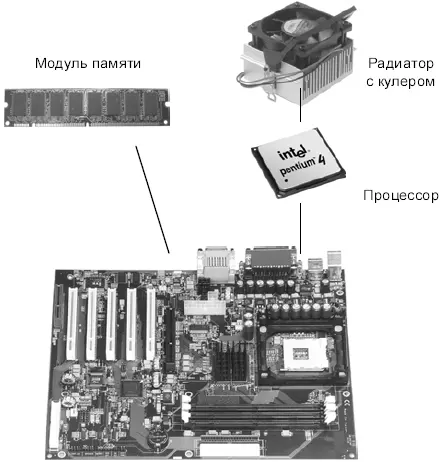

Рис. 1.11. Элементы, устанавливаемые на системную плату

Самые главные – это процессор и оперативная память. Кроме того, для скоростных процессоров в набор обязательных атрибутов входит охлаждающий радиатор с вентилятором, которые необходимы для снижения температуры корпуса процессора до безопасной величины.

Процессор (рис. 1.12) является сердцем компьютера. Он выполняет все вычисления и управляет внешними устройствами. От его производительности зависит мощность компьютера. Конструктивно современный процессор выполнен в виде керамической пластины, в центре которой находится металлическая пластинка. Для соединения с системной платой процессор снабжен снизу короткими позолоченными выводами – ножками, которых насчитывается несколько сотен штук.

Рис. 1.12. Процессор Intel Pentium 4

На системной плате для установки процессора предназначен разъем, который называется сонетом (soket). Правда, существуют процессоры, корпус которого выполнен в виде картриджа, напоминающего картридж от игровой приставки «Денди». Для таких процессоров на системной плате устанавливается разъем, называемый слотом (slot).
