Современные процессоры, работающие на весьма высоких частотах, необычайно сильно греются. Если принудительно не охлаждать корпус процессора, на нем вполне возможно зажарить яичницу. Но полупроводниковые микросхемы, к которым относятся и процессоры, не терпят температур выше 80 —100 градусов. При малейшем перегреве они либо отключаются, либо выходят из строя.

Для охлаждения корпуса процессора используют массивные алюминиевые или медные радиаторы (рис. 1.13) с большим количеством ребер, которые обдуваются вентилятором (рис. 1.14). Для вентилятора очень популярен термин "кулер" (от англ. cooler — холодильник, теплосъемник). Ряд системных плат могут регулировать скорость вращения вентилятора, чтобы уменьшать издаваемый им и нагнетаемым воздухом шум.

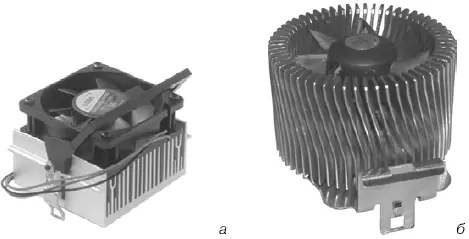

Рис. 1.13. Радиатор с кулером для охлаждения процессора: а – прямоугольный; б – круглый

Рис. 1.14. Вентилятор (кулер) для процессоров

Для хранения информации, с которой в данный момент работает компьютер, используются микросхемы памяти. Такую память называют оперативной и применяют термин – ОЗУ (оперативное запоминающее устройство). Так как оперативной памяти требуется все больше и больше, то отдельные микросхемы ОЗУ монтируются на специальных платах, которые называют модулями памяти (рис. 1.15). Эти модули вставляются в разъемы (для них используют термин банк памяти) на системной плате. Таких разъемов может быть 2, 3 или 4. В старых компьютерах, когда модули памяти были менее емкими, в большинстве случаев устанавливались 4 разъема, но иногда было и 8.

Рис. 1.15. Модуль с микросхемами оперативной памяти

Вы, конечно, слышали о двух американских корпорациях – Intel и AMD, которые конкурируют друг с другом в производстве процессоров для персональных компьютеров. Их ожесточенная борьба за каких-то десять лет превратила скромные настольные компьютеры в мощнейшие мультимедийные вычислительные комплексы. Но кроме них производят процессоры и другие фирмы. Одни покупают лицензии на производство аналогов Intel и AMD, другие разрабатывают свои процессоры, которые могут быть как совместимыми с процессорами Intel и AMD, так и иметь свои уникальные характеристики. Поскольку число выпускаемых сегодня процессоров велико, то для примера на рис. 1.16 приведены только несколько типов от различных фирм. В дальнейшем речь в книге пойдет только о продукции корпораций Intel и AMD, т. к. они наиболее дешевые и, соответственно, занимают существенную часть рынка. Хотя, если у вас старый компьютер, то вполне вероятно, что в нем используются процессоры фирм Cyrix или IBM.

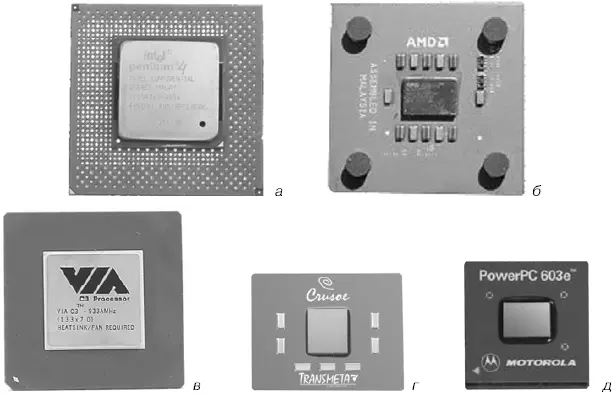

Рис. 1.16. Процессоры: а – Intel Pentium 4; б – AMD К7 Athlon; в – VIA I3; г – Crusoe; д – Motorola PowerPC 603

Хотя почти все процессоры предназначены для выполнения одних и тех же математических и логических вычислений, их внутренняя архитектура значительно отличается. Соответственно, различается и программное обеспечение для компьютеров, собранных на разных типах процессоров. Но т. к. корпорация Intel занимает ведущее место в разработке процессоров для персональных компьютеров, то другие производители стараются разрабатывать свои процессоры совместимыми с популярными процессорами корпорации Intel.

Компьютеры, в которых используются процессоры корпорации Intel и их аналоги, изготавливаемые другими фирмами (это так называемое семейство л86), получили обобщающее название "IBM PC совместимые компьютеры". Название пошло от первого персонального компьютера IBM PC, который был собран на процессоре Intel 8086. Совместимость же касается программного обеспечения, которое совместимо снизу вверх, например, программа для самого старого компьютера должна работать и на самом современном. Обратное утверждение уже не верно. Примером полной несовместимости с компьютерами на базе процессоров Intel являются компьютеры фирмы Apple, в которых используются процессоры корпорации Motorola (рис. 1.16, д).

Примечание

Так как термин "IBM PC совместимый компьютер" звучит несколько тяжеловесно, то в последнее время иногда используется термин "персональный компьютер PC", что позволяет различать IBM PC совместимые компьютеры и компьютеры фирмы Apple. В этой же книге, поскольку мы практически не рассматриваем компьютеры фирмы Apple, в основном применяется термин "персональный компьютер" без каких-либо добавлений.

В настоящее время, массово (десятками и сотнями тысяч штук в год) производятся всего лишь несколько типов процессоров. Корпорация Intel предлагает процессоры Celeron, Pentium III и Pentium 4, a AMD – Duron и Athlon. У каждого типа процессора свои достоинства и, соответственно, недостатки. Обычно выбор процессора делают по интегральной оценке цена/производительность для определенного круга задач: офисное применение, игровой компьютер, графическая станция и т. д.

Микропроцессоры разрабатываются корпорацией Intel уже более 20 лет, поэтому современные процессоры значительно отличаются от своих предшественников возможностями по обработке информации и быстродействием.

Кроме того, один и тот же тип процессора может выпускаться для различных применений. Поэтому установить на системную плату, которая используется, скажем, в вашем компьютере, можно только определенный тип процессора. В документации на системную плату такая информация всегда есть.

В первую очередь, возможность установки на системную плату того или иного процессора определяется типом сокета или слота, которые имеются на ней. Например, сокеты различаются по числу контактов и их расположению. Даже если у процессора на одну ножку больше, его не установить в сокет, у которого нет контакта для этой лишней ножки. Кроме того, от попыток всеобщей унификации в расположении контактов в сокете давно отказались. Имеются сокеты, в которых контакты расположены в два-три ряда по окружности, в других используется чередование равномерных рядов с шахматным порядком и пр.

Говоря о сокетах, надо сказать, что их называют разъемами для установки микросхем с нулевым усилием. На рис. 1.17 показана установка процессора Intel Pentium в сокет типа Soket 7. Для зажатия контактов в сокете используется рычаг. Чтобы вытащить процессор из сокета, надо чуть отжать рычаг в сторону и повернуть его на угол 90°.
