Все группы чипсетов развиваются практически параллельно и в целом обеспечивают для своих процессоров примерно равные возможности по функциональности. Наибольшую популярность приобрели чипсеты, имеющие поддержку процессоров с интерфейсом Socket АМ2 (процессоры AMD) и LGA775 (процессоры Intel), хотя до сих пор можно встретить чипсеты с поддержкой предыдущих интерфейсов.

Как и в случае с процессорным слотом, при обновлении или покупке новой материнской платы обязательно нужно узнать технические характеристики чипсета, чтобы быть уверенным, что при модернизации процессора связка «материнская плата – процессор – оперативная память» будет работать на полную катушку. Кроме того, необходимо проследить за тем, чтобы чипсет был оборудован системой охлаждения, например, на основе тепловых труб, что, во-первых, уменьшит уровень шума, а во-вторых, позволит производить разгон системных компонентов.

BIOS ( Basic Input/Output System – базовая система ввода/вывода ) – первое программное обеспечение компьютера, которое начинает выполняться сразу после его включения. Кроме того, в BIOS содержатся параметры конфигурации и настройки компонентов материнской платы и практически всех установленных и подключенных к ней устройств.

BIOS хранится, как правило, в одной микросхеме, хотя достаточно часто на продвинутых материнских платах находятся две микросхемы BIOS (рис. 3.4).

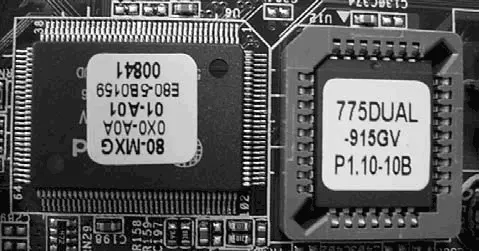

Рис. 3.4. Микросхема BIOS в дублирующем исполнении

Такое сочетание микросхем позволяет загрузить компьютер, если одна из них будет повреждена, а также скопировать содержимое одной микросхемы на другую (например, после неудачной «перепрошивки» можно восстановить главную BIOS из резервной копии).

Большого значения при модернизации компьютера микросхема BIOS не имеет, поскольку ее содержимое всегда можно «перепрошить» более новой версией, увеличив тем самым функциональность материнской платы. Тем не менее вы можете выбрать материнскую плату с BIOS определенного производителя, например AMI BIOS.

Они предназначены для установки модулей оперативной памяти и снабжены специальными защелками, которые эти модули удерживают.

Производители материнских плат делают разное количество слотов для памяти – как правило, не менее двух. У более серьезных материнских плат их может быть четыре (рис. 3.5) или шесть. Это связано в первую очередь с форм-фактором материнской платы, да и погоня за дешевизной также вносит свои коррективы.

Рис. 3.5. Слоты для оперативной памяти

Слоты оперативной памяти, как и в случае с процессорным слотом, также могут иметь разный интерфейс, что зависит от типа поддерживаемой оперативной памяти. На сегодняшний день существует и активно используется несколько типов памяти, однако наибольшую популярность получил стандарт DDR2. При покупке «оперативки» обязательно нужно обращать внимание на то, что материнская плата практически не способна работать с разными типами памяти. Кроме того, конструкция слотов такова, что неподходящие модули памяти попросту в них не войдут.

Слоты плат расширений, или просто слоты шин, используются для установки в них разных плат расширения, например видеокарты, звуковой карты, SCSI-контроллера, модема и т. п.

На сегодняшний день повсеместно используются AGP– и PCI-шины, и их слоты можно найти на материнской плате. В последнее время все чаще можно встретить чисто «графический» слот – PCI Express [4](рис. 3.6).

Рис. 3.6. Слоты PCI Express: спецификация 16х (вверху и внизу) и 1х (в центре)

Эта шина, на сегодняшний день наиболее быстродействующая и функциональная, позволяет устанавливать, например, вместо одной две видеокарты и выводить изображение сразу на четыре монитора. Конечно, обычному пользователю пока нет смысла, да и невыгодно использовать две видеокарты, а вот заядлому геймеру они, да еще в паре с двухъядерным или четырехъядерным процессором, позволят «развернуться» на все сто процентов.

В любом случае, существуют разные версии этой шины, последняя из которых – PCI Express 16x – передает данные со скоростью до 4 Гбайт/с (по 250 Мбайт/с на каждую линию).

Хотя AGP-слот (рис. 3.7), спецификаций шины которого также существует достаточно много [5], постепенно вытесняется слотом PCIE, тем не менее продается много материнских плат, которые его содержат. Этот слот используется для установки видеокарты.

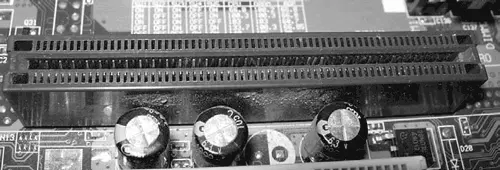

Рис. 3.7. Слот AGP

В PCI-слот (рис. 3.8) устанавливается любое устройство, включая и старые модели видеокарт, хотя найти таковые в продаже уже не получится.

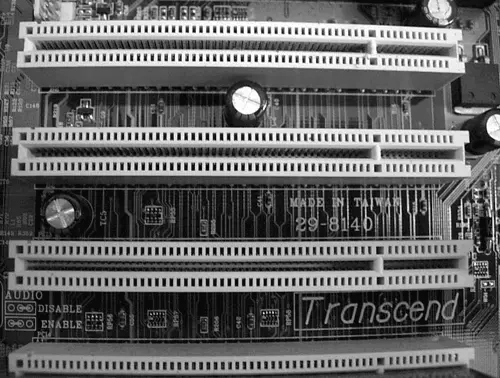

Рис. 3.8. Слоты PCI

Количество слотов расширения может быть разным, что в первую очередь зависит от форм-фактора материнской платы и ее предназначения.

Если оценивать слоты с точки зрения модернизации материнской платы, то лучше приобретать плату со всеми возможными слотами, что обеспечит ее большую долговечность. И обязательно проследите, чтобы спецификация слотов была последней, что позволит в случае их использования добиться максимальной скорости работы установленных в них плат расширения.

Они служат для подключения шлейфов данных и проводов питания устройств, например вентиляторов.

В зависимости от типа и предназначения разъемы имеют разную форму. На материнской плате изначально присутствуют разъемы для вентиляторов, для подключения питания материнской платы, IDE– или SCSI-устройств, FDD-коннектор (рис. 3.9).

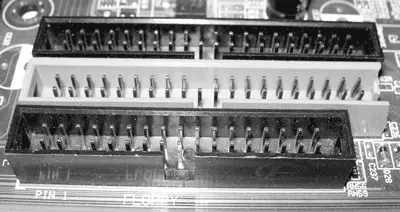

Рис. 3.9. Снизу вверх: FDD-разъем и IDE-разъемы

Кроме того, присутствуют SATA-разъемы, разъем для подключения сетевого кабеля, для присоединения выхода звуковой карты, дополнительных портов, средств индикации и т. п.

Количество разъемов может быть разным, что зависит от типа материнской платы и ее применения. Например, серверные материнские платы (и вообще дорогие материнские платы) содержат большее количество IDE-, SATA-, SCSI– или USB-разъемов, нежели материнские платы для офисных компьютеров.

Они используются для подключения разнообразной периферии, например модема, принтера, сканера и т. п. На материнской плате изначально присутствует несколько локальных портов.
