• Приобретайте блок питания известной марки, что позволит чувствовать себя уверенным за безопасность компьютера и стабильность его работы.

• Покупайте блок питания с запасом по мощности, но никак не менее 300 Вт. Блоки питания с мощностью менее 300 Вт могут пригодиться лишь для корпусов типа Desktop и Slim Desktop.

• Используйте блок питания с вентиляторами, скорость вращения которых поддается регулировке.

Блоков питания, как и компьютерных корпусов, очень много. Это связано в первую очередь с тем, что мощность комплектующих с каждым днем растет, и это приводит к необходимости модернизации существующих блоков питания.

Блок питания как ответственный за стабильное и, самое главное, достаточное питание в случае необходимости должен заменяться новым. И не обязательно это делать в сервисном центре или вызывать на дом специалиста. Установить и подключить блок питания очень просто. Как это делается, демонстрируется в видеоуроке «Урок 2.2. Замена блока питания».

• 3.1. Общие сведения

• 3.2. Установка материнской платы

Материнская плата (рис. 3.1) является главной составной частью ПК. Это его основной элемент, управляющий внутренними связями компьютера и всеми его компонентами. От ее качества, функциональности и быстродействия напрямую зависят стабильность и скорость работы всей системы.

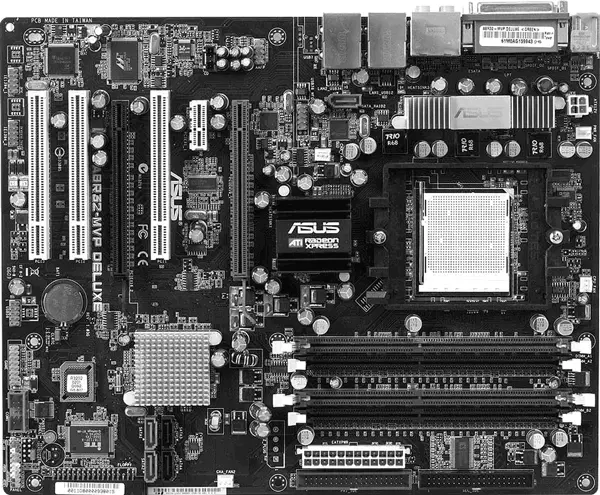

Рис. 3.1. Материнская плата

От материнской платы зависит очень многое, в частности поддерживаемые процессоры, тип оперативной памяти, тип графического адаптера и т. д.

Важный параметр материнской платы – ее форм-фактор. Именно от него зависит количество слотов расширения, слотов оперативной памяти, интегрированных контроллеров и т. п.

Размер и функциональные особенности построения материнской платы [3]определяет ее спецификация .

Существуют различные форм-факторы материнских плат, отвечающие определенным спецификациям. На сегодняшний день преобладает несколько типов: ATX, LPX, NLX, BTX. Кроме того, есть их уменьшенные варианты: mini-ATX, micro-ATX, flex-ATX, micro-NLX, micro-BTX, pico-BTX и т. д.

Нет никакой надобности знать, чем они различаются и какие имеют преимущества друг перед другом. Главное, что они самодостаточны и на них можно установить все необходимые платы расширения. Если же вы хотите приобрести материнскую плату, например, специально оптимизированную под разгон, это все-таки потребует от вас предварительно познакомиться с возможностями платы.

Как уже упоминалось выше, форм-фактор материнской платы задает не только ее геометрические размеры, но и количество слотов расширения. Например, один PCI Express и шесть PCI-слотов могут быть размещены только на платах формата ATX или Extended ATX. На платах меньшего размера количество слотов будет другим (четыре у micro-ATX и три у flex-ATX). Часто один-два PCI-слота заменяются одним или двумя слотами PCI Express.

Ниже дано описание некоторых компонентов, которые могут располагаться на материнской плате.

Процессорное гнездо (рис. 3.2), или, как его еще называют, слот (сокет), служит для установки на материнскую плату центрального процессора и механического соединения его с группой проводников.

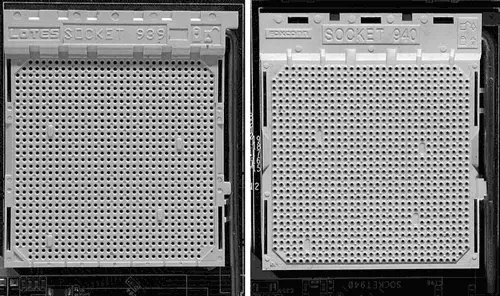

Рис. 3.2. Процессорные слоты для разных процессоров

В зависимости от типа процессора сокет может иметь разные интерфейсы. Еще совсем недавно его стандартная конструкция представляла собой пластиковую площадку со множеством отверстий: в нее вставлялся процессор, который крепился с помощью небольшого сдвига верхней пластины.

Сейчас в моду начинают входить процессоры от Intel, которые не имеют металлических выводов, а содержат лишь множество металлических площадок, а в них уже упираются выводы процессорного слота (более детально об этом можно прочитать в гл. 4).

Когда дело касается модернизации материнской платы, то прежде всего необходимо подумать о ее дальнейшей «судьбе». Раньше таких вопросов не возникало, поскольку практически все процессоры устанавливались в материнскую плату, благодаря чему компьютер модернизировался достаточно легко. Сегодня же, когда процессоры появляются как грибы после дождя и каждая их новая серия влечет за собой новый интерфейс процессорного слота, неудачный выбор материнской платы может привести к тому, что при модернизации процессора может потребоваться модернизация и материнской платы. Именно поэтому прежде чем модернизировать старую или приобрести новую материнскую плату, желательно предварительно ознакомиться с тем, какие процессоры можно установить в тот или иной процессорный сокет. Более подробно об этом вы можете узнать из гл. 4.

Системная логика (чипсет) – главный компонент платы, отвечающий за ее функционирование, а в конечном итоге и за работу всего компьютера. Он имеет небольшие размеры и обычно состоит из нескольких микросхем (рис. 3.3).

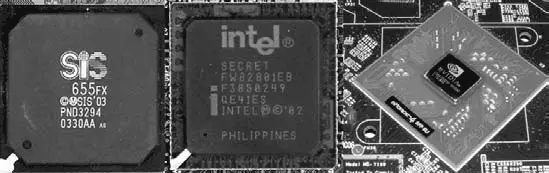

Рис. 3.3. Микросхема системной логики

Как правило, чипсет представляет собой «мостовую» архитектуру, то есть состоит из двух мостов – северного и южного, за каждый из которых отвечает своя отдельная микросхема (или несколько микросхем).

В северном мосте реализованы контроллеры памяти, графического порта AGP и шины PCI.

В южном мосте – контроллер ATA (IDE) для жестких дисков и IDE-устройств, порты ввода/вывода и некоторые другие контроллеры.

Южный мост соединяется с северным с помощью PCI-шины.

Функции южного моста постоянно расширяются. В настоящее время в него входят:

• контроллер АТА и IDE;

• контроллеры USB;

• звуковой контроллер AC’97 (с шестиканальным цифровым выходом SPDIF);

• сетевой Ethernet-контроллер;

• контроллер IEEE1394 (FireWire);

• контроллер WLAN;

• контроллер Bluetooth.

От модели чипсета зависят все основные характеристики платы: поддерживаемые процессоры и память, тип системной шины, порты для подключения внешних и внутренних устройств, различные дополнительные возможности (например, интегрированный звук или графическое ядро). Современные чипсеты включают в себя множество различных встроенных контроллеров (для подключения жесткого диска, шины USB, портов ввода/вывода и др.), что удешевляет компьютер и облегчает его сборку и использование. Иногда вообще можно обойтись без каких-либо плат расширения, так как все необходимое уже есть в микросхемах системной логики, что, кстати, часто случается с офисными компьютерами.
