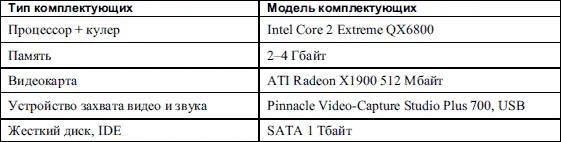

В таком компьютере обычно используют специализированную графическую видеокарту или видеокарту с достаточно мощным графическим процессором и встроенными видеовходом и видеовыходом. Неплохой альтернативой этому также будет использование отдельного устройства для захвата видео и звука.

Как правило, для работы с графикой используется высококачественный профессиональный монитор с качественной цветопередачей и хорошим запасом яркости и контрастности. Диагональ монитора при этом составляет не менее 21 дюйма.

Обычно используется материнская плата с интегрированным SCSI– и FireWire-контроллером (для подключения цифровых видеокамер и фотоаппарата). При отсутствии контроллеров устанавливаются контроллеры в виде плат расширения, поэтому материнская плата должна обладать достаточным количеством свободных PCI-слотов.

Обычно в качестве периферии к такому компьютеру подключают сканер с высокой точностью распознавания и дорогой струйный принтер (или фотопринтер) для качественной распечатки изображения. Кроме того, для такого компьютера желательно наличие DVD-привода, умеющего рисовать изображение на поверхности диска.

• 2.1. Общие сведения о корпусе

• 2.2. Типы корпусов

• 2.3. Общие сведения о блоке питания

• 2.4. Установка и подключение блока питания

Корпус и блок питания пускай и не самые главные составные части компьютера, зато и не самые последние в его нормальном функционировании.

Корпус собирает воедино все составные части компьютера, расположив их «по полочкам», чтобы они не мешали друг другу. Блок питания обеспечивает их всех стабильным электропитанием, без которого компьютер превращается в груду бесполезного металла.

Как уже упоминалось выше, корпус представляет собой некий контейнер, куда устанавливаются материнская плата, процессор, оперативная память, видеокарта, звуковая и сетевая карты, модем и т. д. Кроме того, в корпус вставляются винчестер, дисковод, CD/DVD-привод и др.

На передней панели корпуса обычно располагаются кнопка включения/выключения и кнопка перезагрузки. Часто на переднюю панель (или сбоку передней панели) выводят дополнительные порты или звуковой выход и вход для микрофона.

Из чего состоит корпус персонального компьютера? Его основа – это рама, к которой крепятся следующие элементы:

• блок питания;

• панель крепления материнской платы;

• передняя панель;

• секции для 3,5– и 5,25-дюймовых устройств хранения данных;

• крышка.

В новых компьютерных корпусах обычно две крышки – левая и правая (они снимаются отдельно). В более старых корпусах всего одна – П-образная. Использование раздельных крышек более удобно, поскольку обычно нужен допуск только к той части корпуса, которая открывает доступ к материнской плате, установленным на ней платам расширений, оперативной памяти, процессору и т. д. Рама, панель крепления материнской платы, корпус блока питания, секции накопителей изготавливаются из стали, реже – из алюминия или дюралюминия. Передняя (лицевая) панель – из пластмассы, оргстекла или подобного материала.

Часто встречаются корпуса с легкосъемными лицевыми панелями, которые можно менять самим в домашних условиях. Это позволяет производить изменение внешнего вида корпуса, убеждая всех в том, что перед ними новый корпус.

В корпусе современного компьютера сконцентрировано большое количество элементов, выделяющих тепло. По большому счету, любая работающая электронная схема рассеивает некоторую мощность. Однако есть элементы, которые являются особенно интенсивными источниками тепла. Это процессоры на материнской плате и видеокарте, модули оперативной памяти, микросхемы контроллера жесткого диска, элементы блока питания и т. д. Давно прошли те времена, когда процессор мог работать без системы охлаждения. Уже стал привычным кулер на видеокарте, часто он также устанавливается на жесткий диск. Современный корпус обычно имеет места для установки дополнительных вентиляторов, которые продувают его весь внутренний объем. Особенно остра проблема охлаждения для компьютеров, которые изобилуют платами расширения, а также для систем с «разогнанными» процессорами.

Верхняя часть передней панели любого корпуса состоит из секций, которые закрыты заглушками. По мере необходимости их можно достать, а их место занимают, например, DVD-привод, дисковод, универсальный считыватель и другие устройства.

В нижней части панели расположены кнопки включения/выключения и перезагрузки и панель дополнительных портов, если она есть.

По умолчанию корпус снабжается блоком питания определенной мощности, которая напрямую зависит от форм-фактора корпуса. Тем не менее блок питания, как и все остальные устройства компьютера, является съемным, поэтому его легко можно заменить более мощным, если того требует ситуация.

Корпуса различаются форм-фактором, мощностью и типом блока питания.

Какие могут быть рекомендации к модернизации корпуса?

• Берите корпус такого размера, которого хватит на достаточно длительное использование с возможным добавлением нового оборудования.

• В то же время размер корпуса должен быть достаточным для нормальной вентиляции внутри, что позволит придерживаться оптимального температурного режима работы всех комплектующих. Это, в свою очередь, даст возможность выполнять разгон комплектующих.

• Не берите корпус, чтобы просто взять. Если позволяют финансы, возьмите корпус с красивой и функциональной передней панелью, с дополнительной панелью с USB-портами и аудиовходом/выходом, с реобасом, который позволит регулировать скорость вращения вентиляторов, с ЖК-индикатором и т. п. Все это создаст дополнительные удобства, если вы собираетесь разместить корпус на рабочем столе.

Используются два основных типа корпусов: desktop (горизонтального исполнения) и tower (вертикального исполнения). Тем не менее, существует достаточно большое количество разных исполнений корпуса, которые отличаются между собой форм-факторами, а соответственно, и количеством устройств, которые могут быть в нем установлены.

Существует достаточно много корпусов с разными форм-факторами (размерами). Размер корпуса в первую очередь зависит от форм-фактора материнской платы и уже во вторую – от количества устанавливаемых комплектующих, мощности блока питания, способов организации вентиляции в корпусе и охлаждения его составляющих. Ниже приведено описание основных вариантов исполнения корпусов, которые часто используются для сборки компьютеров.
