T(мкс)=24,2+11×R(кОм).

Точность и линейность преобразования невысока, преобразование выполняется не быстро (до 1,12 мс) и сильно загружает процессор. Однако в отличие от «настоящих» аналого-цифровых преобразователей, этот достается даром — игровой адаптер входит в состав практически всех комбинированных плат последовательных и параллельных портов и звуковых карт.

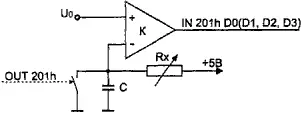

Рис. 8.19.Канал аналогового ввода

Порт имеет разъем- розетку DB-15S . Назначение выводов и соответствие сигналов битам регистра приведено в табл. 8.20. Резисторы подключаются к шине питания +5 В, кнопки — к шине GND(рис. 8.20). Замыканию кнопок соответствуют нули в битах 5–7. Аналоговые каналы можно использовать для дискретного ввода, если их входы подключить к кнопкам, замыкающим их на шину GND, и к резисторам, «подтягивающим» их к уровню + 5 В. Два джойстика (А и В) подключаются через Y-образный переходник-разветвитель. На звуковых картах через разъем «Game» вместе с джойстиками могут подключаться и внешние MIDI-устройства, используя специальный кабель-адаптер, обеспечивающий гальваническую развязку входного сигнала и ограничение выходного тока (см. рис. 8.18). Для интерфейса MIDI используются контакты 12 и 15, ранее предназначавшиеся для шин GNDи +5V. Такое назначение делает безопасным подключение адаптера MIDI к «чистому» игровому порту и обычного джойстика к игровому порту с сигналами MIDI.

Таблица 8.20. Интерфейс игрового адаптера и MIDI

Рис. 8.20. Подключение датчиков к игровому адаптеру

Системную поддержку джойстика обеспечивает сервис BIOS Int 15hпри AH=84h. При вызове в DX задается код подфункции:

♦ DX=0 — опрос кнопок, возвращает в AL[7:4]состояние кнопок (соответствует битам порта 201h);

♦ DX=1 — чтение координат X, Y джойстика А (в регистры АХ, BX) и В (в СХ, DX).

При ошибочном задании кода в DXустанавливается CF=1. Стандартный джойстик поддерживается и ОС Windows.

Устройства хранения данных — накопители на магнитных дисках (гибких и жестких, фиксированных и сменяемых), оптические диски CD и DVD, ленточные и твердотельные — подключаются к компьютеру самыми разнообразными способами. Первые устройства хранения в ПК — накопители на гибких магнитных дисках (НГМД) — подключались интерфейсным кабелем-шлейфом к контроллеру, отделенному от самих устройств. Этот специализированный интерфейс сохранился до сих пор, им подключают дисководы, требующие скорости передачи всего 500 Кбит/с (около 60 Кбайт/с). Скорость 1000 Кбит/с, требуемая для так и не распространившихся дисководов на 2,88 Мбайт, осталась невостребованной. К интерфейсу дисководов подключали и старые стриммеры (очень тихоходные). Аналогичный интерфейс поначалу использовался и для подключения винчестеров (так называемых MFM и RLL), по нему передавались «сырые» данные записи чтения с головок диска, правда, усиленные. Позже накопители слегка «интеллектуализировали», и появился (ненадолго) интерфейс дисков ESDI, обеспечивающий скорость передачи данных аж 1 Мбайт/с. Однако вскоре контроллер полностью переселился на само устройство, да еще и с собственной буферной памятью (сначала на один сектор, а потом объем стал стремительно расти), и из внешнего интерфейса устройства хранения ушла вся специфика, связанная с магнитной записью и воспроизведением данных. Так появились устройства с интерфейсом ATА, начавшим свою историю в 1988 г. и ставшим в наши дни самым распространенным. Для устройств, логически отличающихся от жестких дисков — оптических, магнитооптических, ленточных и любых других, — в 1996 г. была принята спецификация ATAPI. Это пакетное расширение интерфейса, которое позволяет передавать по шине ATA устройству блоки командной информации, структура которых была позаимствована из SCSI. Потолок скорости ATA — 100 Мбайт/с (Ultra DMA Mode 5). Интерфейс ATA имеет уже вполне видимую границу по адресации около 137 Гбайт, в AT API используется принятая в SCSI 32-битная адресация, позволяющая адресовать до 2 Тбайт (при 512-байтном блоке). Дальнейшее развитие интерфейса — Serial ATA; здесь повышается скорость обмена с устройством, решается проблема одновременной работы с несколькими устройствами, значительно расширяются возможности адресации.

Для устройств хранения используют и универсальные интерфейсы, первым конкурентом ATA является шина SCSI, как в параллельном варианте так и в последовательном (FCAL). Примерно при тех же скоростях обмена SCSI позволяет эффективно работать с несколькими устройствами на одной шине, которая во время выполнения команды с длительной фазой ожидания данных свободна для обмена с другими устройствами. В отличие от сугубо внутренней шины ATA, SCSI позволяет подключать и внешние устройства. Для внешних устройств хранения с успехом применяются и шины USB, реже Fire Wire, а также подключение к LPT-порту.

Накопители на гибких магнитных дисках (НГМД) подключаются к контроллеру через специальный стандартный интерфейс. Основные функции по управлению НГМД, а также кодирование-декодирование данных выполняет контроллер, расположенный на большинстве современных системных плат. Раньше контроллер часто выносили на специальную карту расширения («в компании» с интерфейсом НЖМД). На плате электроники, установленной на корпусе НГМД, расположены только схемы приводов двигателей, усилители-формирователи сигналов записи и считывания и формирователи сигналов от датчиков.

Все сигналы интерфейса НГМД являются логическими с уровнями ТТЛ, активный уровень — низкий. Формирователи выходных сигналов накопителя имеют выход типа «открытый коллектор». Интерфейс подразумевает наличие терминаторов — нагрузочных резисторов — для каждой сигнальной линии устройства. Теоретически их предполагалось включать только на последнем дисководе в шлейфе, практически же их никогда и не отключают. Современные трехдюймовые накопители используют «распределенный терминатор» — резисторы с относительно высоким сопротивлением (1–1,5 кОм), постоянно соединяющие входные линии интерфейса с шиной +5 В. Низкие частоты интерфейсных сигналов позволяют не задумываться о точности согласования импеданса шлейфа и сопротивления терминатора. Однако если на шлейфе стоят только старые 5"-накопители со снятыми терминаторами, они могут отказаться надежно работать (выходные линии с открытым коллектором останутся без нагрузки).
