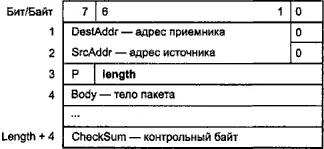

Рис. 11.3. Формат пакета сообщения ACCESS.Bus

Каждому устройству назначается свой адрес, на который оно должно отзываться битами подтверждения при приеме сообщения. Адрес выражают однобайтным числом, причем всегда четным, поскольку в I²C 7-битный адрес дополняется младшим битом RW, нулевым в ACCESS.bus. Адрес 50h всегда назначается хост-компьютеру, адрес 10h зарезервирован для хоста SM-устройств. Адрес 6Eh является «дежурным» адресом, на который отзываются лишь устройства с неназначенным личным адресом. Для личных адресов устройств остаются диапазоны 02-4ЕН; 52-GCh; 70-FEh — 125 адресов с некоторыми исключениями, зарезервированными для фиксированных адресов SM-устройств и мониторов.

Для ACCESS.bus определено 9 протокольных сообщений (у них флаг P=1), обязательных для реализации интерфейсных функций шины (автоконфигурирования). «Полезными» прикладными сообщениями могут обмениваться только сконфигурированные устройства и только после явного разрешения этого обмена.

Ниже перечислены сообщения от хоста к устройствам .

♦ Reset— сброс устройства и перевод его в режим ответа на «дежурный» адрес. Тело состоит из однобайтного кода F0h. Это же сообщение может послать и устройство, обнаружившее на шине помеху в виде устройства-двойника с тем же адресом. Послав это сообщение по своему же собственному адресу, устройство заставит двойника перейти на «дежурный» адрес.

♦ Identification Request— запрос идентификационной строки. Тело состоит из однобайтного кода F1h.

♦ Assign Address— назначение устройству, имеющему совпадающую идентификационную строку, нового адреса. Тело (длина 30) начинается с кода F2h, за которым следует 28-байтный идентификатор устройства, а за ним — байт нового адреса.

♦ Capabilities Request— запрос фрагмента информации о возможностях устройства. В теле за кодом F3h следует 16-битный параметр — смещение требуемых данных относительно начала структуры данных возможностей. Для упрощения логики устройств параметр ограничивается значениями, обеспечивающими чтение первого фрагмента (с нулевым смещением), следующего и переспрос последнего переданного.

♦ Enable Application Report— разрешение передачи прикладных данных. За кодом F5h следует байт кода операции: 00h — запрет, 01 — разрешение.

♦ Presence Check— проверка наличия устройства по данному адресу. За кодом F7h следует нулевой байт (зарезервирован на будущее).

Далее перечислены сообщения от устройств к хосту .

♦ Attention—запрос на конфигурирование (устройство включилось и завершило автоинициализацию). Тело состоит из однобайтного кода E0h.

♦ Identification Reply— ответ на запрос идентификационной строки. Тело (длина 29) содержит код E1h, за которым следует 28-байтная строка идентификации.

♦ Capabilities Reply— ответ на запрос фрагмента описания возможностей. Тело (длина 3-35) начинается с кода E3h, за которым следует 16-битное смещение (см. запрос) и собственно данные (0-32 байт). Хост собирает фрагменты, используя смещение.

Также в спецификации определены дополнительные протокольные сообщения, используемые для управления потреблением, распределением ресурсов и иных целей (у этих сообщений также флаг P=1).

♦ Resource Request— запрос ресурса (от устройства к хосту). За кодом E5h следует байт-описатель ресурса и необходимые данные. Команда позволяет запросить адрес в личное пользование и освободить его; запросить сообщение о текущем времени; запросить хост о сохранении блока данных, а также о воз вращении его обратно; запросить хост о сохранении питания на шине (для окончания внутренних операций); запросить дополнительную полосу шины.

♦ Resource Grant— выделение ресурса, ответ хоста на запрос. За кодом F4h следует описатель ресурса и необходимые данные.

♦ Application Hardware Signal— запрос устройства на генерацию высокоприоритетного аппаратного сигнала хост-компьютеру. За кодом A0h следует байт со следующим кодом сигнала:

• 1 — Reset— попытка аппаратного сброса компьютера;

• 2 — Halt— вызов отладчика;

• 3 — Attention— генерация сигнала внимания (аппаратное прерывание).

♦ Application Test— команда от хоста на выполнение устройством прикладного теста (код B1h).

♦ Application Test Reply— сообщение устройством о результатах выполнения теста. За кодом A1h следует код результата (0 — успешное выполнение, иначе — ошибка) и 0-30 байт дополнительных данных.

♦ Application Status Message— сообщение устройством об изменении своего состояния (в прикладном плане). За кодом A2h следует нулевой байт, за ним байт состояния и 2 байта специфических данных. Байт состояния:

• 00 — готово;

• 01 — не готово;

• 02 — изменились свойства;

• 03 — потеряно внутреннее состояние;

• 04 — потеряны прикладные данные (может, и от переполнения).

♦ Device Power Management Command— команда управления потреблением устройства. За кодом F6 следует байт кода операции:

• 00 — режим Run ;

• 01 — режим Standby ;

• 02 — режим Suspend ;

• 03 — режим Shutdown ;

• 04 — совет отключить питание;

• 05 — рестарт;

• 06 — сообщить режим потребления.

Остальные коды протокольных сообщений задаются разработчиком в соответствии со спецификой устройств. Напомним, что прикладные данные передаются с флагом P=0.

Строка идентификации устройства ACCESS.bus длиной 28 байт состоит из ряда символьных полей — байта ревизии протокола (protocol revision), 7-байтного поля ревизии модуля (module revision), 8-байтных имен производителя (vendor name) и модуля (module name), за которым следует 32-битный уникальный номер устройства (device number). Этот номер может быть либо фиксированным (уникальность обеспечивает производитель, что недешево), либо случайным числом, генерируемым по включению (на весь сеанс работы). Системное ПО, распознавая устройство для подключения драйверов, не должно руководствоваться этой строкой — возможности устройства (Capabilities) описываются (и сообщаются) в специальной структуре данных. Эта структура зависит от типа устройства.

На уникальности идентификатора и основан механизм автоконфигурирования : на запрос идентификатора по «дежурному» адресу отвечают все устройства, еще не имеющие личных адресов. Однако в ходе арбитража до конца сообщения доходит только одно из этих устройств, после чего хост ему назначает личный адрес. В следующем общем опросе идентификаторов «победит» уже другое устройство и так далее, пока всем устройствам не будут назначены личные адреса (об этом хост узнает по отсутствию ответа на общий опрос). Устройство-«новичок» на шине заявит о своем появлении сообщением Attention, в ответ на которое хост выполнит вышеописанную процедуру идентификации и назначения адреса.
