Маскируемые прерывания используются для сигнализации о событиях в устройствах. Обработка сигналов запросов прерывания выполняется контроллером прерываний, программно совместимым с 8259A. Контроллер прерываний позволяет маскировать отдельные входы запросов и организовывать систему приоритетов запросов от различных входов. В машинах класса AT применяется каскадное соединение двух контроллеров. Ведущий контроллер 8259А#1 обслуживает запросы 0, 1, 3–7; его выход подключается к входу запроса прерываний процессора. К его входу 2 подключен ведомый контроллер 8259А#2, который обслуживает запросы 8-15. При этом поддерживается вложенность приоритетов — запросы 8-15 со своим рядом убывающих приоритетов вклиниваются между запросами 1 и 3 ведущего контроллера, приоритеты запросов которого также убывают с ростом номера. В XT каскадирование не применялось, и один контроллер 8259А обслуживал все 8 линий запросов.

Контроллер прерываний i8259A подробно описан в литературе [1, 7]; здесь приведем лишь необходимые сведения, в большинстве случаев достаточные для работы. Контроллеры расположены по адресам 20-21h (8259A#1) и A0-A1h (8259A#2), обращаться к ним следует как к однобайтным портам ввода-вывода. После инициализации (процедурой POST и при загрузке ОС) все неиспользуемые входы контроллеров замаскированы (на запросы прерываний реагировать не будут), а их векторы прерываний указывают на «заглушку» — процедуру с единственной инструкцией IRET. Первым делом программа должна загрузить в память свой обработчик и подставить указатель на его начало в соответствующее место таблицы прерываний. Далее следует размаскировать вход, для чего выполняется чтение регистра маски (адрес 21h для 8259А#1, A1h для 8259А#2), обнуление соответствующего бита (см. табл. 12.2) и запись в регистр нового значения маски. При работе с контроллером прерываний от программы требуется лишь управление маской своего запроса (при инициализации программы нужно обнулить маску требуемого запроса) и корректное завершение обработки прерываний. Каждая процедура обработки аппаратного прерывания должна завершаться командой EOI(End Of Interruption), посылаемой контроллеру:

♦ для 1-го контроллера — посылка байта 20h по адресу 20h;

♦ для 2-го контроллера — посылка байта 20h по адресу A0h ( EOIдля ведомого контроллера), затем посылка байта 20h по адресу 20h ( EOIдля ведущего контроллера).

Таблица 12.2. Аппаратные прерывания (в порядке убывания приоритета)

¹ Запросы прерываний 0, 1, 8 и 13 на шины расширения не выводятся.

Некорректно завершенная процедура не позволит повторно использовать данный или другие запросы прерываний. Если обработчик прерывания удаляется из памяти, предварительно должен быть замаскирован соответствующий ему вход контроллера. Все изменения в таблице прерываний должны выполняться при замаскированных прерываниях, чтобы избежать попытки использования вектора в процессе его модификации (это приведет к «вылету» программы).

На входы контроллеров прерываний поступают запросы от системных устройств (клавиатура, системный таймер, CMOS-таймер, сопроцессор), периферийных контроллеров системной платы и от карт расширения. Традиционно все линии запросов, не занятые перечисленными устройствами, присутствуют на всех слотах шины ISA/EISA. Эти линии обозначаются как IRQxи имеют общепринятое назначение (табл. 12.2). Часть этих линий отдается в распоряжение шины PCI. В таблице отражены и приоритеты прерываний — запросы расположены в порядке их убывания. Номера векторов, соответствующих линиям запросов контроллеров, система приоритетов и некоторые другие параметры задаются программно при инициализации контроллеров. Эти основные настройки остаются традиционными для обеспечения совместимости с программным обеспечением.

Для запросов прерывания с шины PCI используются 4 линии запросов прерывания, которые обозначают как INTR А, В, С, D. Эти линии работают по низкому уровню, что дает возможность их разделения (совместного использования). Линии циклически сдвигаются в слотах и независимо коммутируются на доступные линии IRQxс помощью конфигурационных регистров чипсета. Линии IRQx, используемые шиной PCI, становятся недоступными для шины ISA. «Дележку» линий между шинами, а также управление чувствительностью отдельных линий обеспечивают параметры CMOS Setup, а также система PnP. В параметрах ISAили Legacyподразумевают использование линий IRQx традиционными адаптерами шины ISA(статическое распределение), a PCI/PnP— использование адаптерами шины PCI или адаптерами PnP для шины ISA (динамическое распределение). Общая схема формирования запросов прерываний изображена на рис. 12.1.

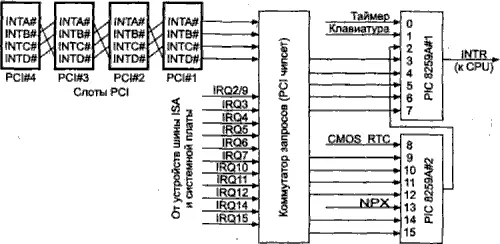

Рис. 12.1. Коммутация запросов прерываний

Каждому устройству, для поддержки работы которого требуются прерывания, должен быть назначен свой номер прерывания. Назначения номеров прерываний выполняются с двух сторон: во-первых, адаптер, нуждающийся в прерываниях, должен быть сконфигурирован на использование конкретной линии шины (джамперами или программно). Во-вторых, программное обеспечение, поддерживающее данный адаптер, должно быть проинформировано о номере используемого вектора. В процессе назначения прерываний может участвовать система PnP для шин ISA и PCI, для распределения линий запросов между шинами служат специальные параметры CMOS Setup.

Контроллер прерываний позволяет программировать свои входы на чувствительность к уровню или перепаду сигнала.

♦ Чувствительность к уровню (level sensitive) означает, что контроллер прерываний вырабатывает запрос прерывания процессора по факту обнаружения определенного уровня (на ISA — высокого) на входе DRQx. Если к моменту завершения обработки этого запроса (после записи команды EOIв регистр контроллера прерываний) контроллер снова обнаруживает активный уровень на том же входе DRQx, то он снова сформирует запрос на прерывание процессора.
