Для обращения к устройству, находящемуся на ненулевой шине, используется цикл типа 1 . Здесь главный мост передает адресную часть регистра CONFIG_ADDRESSна главную шину PCI, обнуляя старшие биты (31:24) и устанавливая в битах 1:0 признак типа «01» (рис. 6.9, в ). Мост, опознавший номер подключаемой им шины, передает транзакцию на эту шину, декодируя поле номера устройства в позиционный код (как это делал главный мост для своей шины) и обнуляя биты AD[1:0].

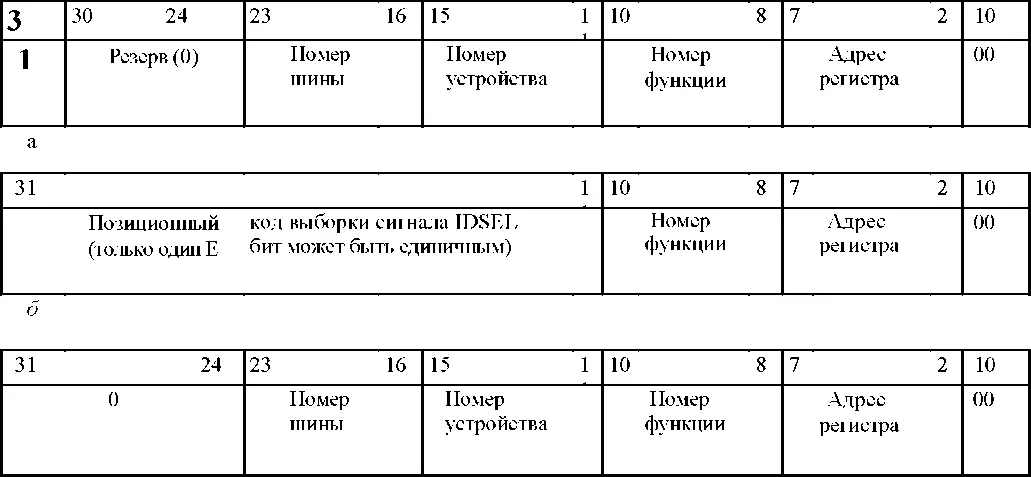

Рис. 6.9. Адресация конфигурационных циклов: а — формат регистра CONFIG_ADDRESS, б — формат адреса на шине в цикле типа 0, в — формат адреса на шине в цикле типа 1

Если конфигурационный цикл не воспринимается ни одним из устройств, мосты могут эту ситуацию отрабатывать двояко: фиксировать отсутствие устройства (сработает Master Abort ) или же выполнять операции вхолостую. Однако в любом случае чтение конфигурационного регистра несуществующего устройства (функции) должно возвращать значение FFFFFFFFh (это будет безопасной информацией, поскольку даст недопустимое значение идентификатора устройства).

Если главный мост подключает несколько равноранговых шин (peer buses), то одна из них назначается условно главной, так что вышеописанная логика сохраняется. Чтобы не заботиться об изучении реальной топологии шин, для конфигурационных обращений программам удобно использовать вызовы PCI BIOS, которые имеются для всех режимов процессора (оптимизировать быстродействие здесь не приходится, поскольку эти обращения выполняются не так уж и часто).

Специальный цикл генерируется при записи в CONFIG_DATA, когда в регистре CONFIG_ADDRESSвсе биты [15:8] единичные, [7:0] нулевые, номер шины, на которой формируется цикл, задается битами [23:16]. В специальном цикле адресная информация не передается (он широковещательный), но путем задания номера шины можно управлять его распространением. Если хост генерирует специальный цикл с нулевым адресом шины, то на главную шину этот цикл выйдет как цикл типа 0 и всеми остальными мостами распространяться не будет. Если требуется полная широковещательность, то хост должен записать ненулевой адрес шины; тогда на главную шину специальный цикл выйдет с типом 1, и все остальные мосты пропустят его на свои шины. Специальный цикл, генерируемый ведущим устройством шины, действует только на шине этого устройства и не распространяется через мосты. Если требуется полная широковещательность, это ведущее устройство должно генерировать специальный цикл посредством записей в регистры CONFIG_ADDRESSи CONFIG_DATA, задавая ненулевой номер шины.

Для работы механизма № 2 в пространстве ввода-вывода зарезервированы два 8-битных порта с адресами 0CF8H и 0CFAh, входящие в главный мост. Этот механизм использует отображение конфигурационного пространства устройств PCI на область C000-CFFF пространства ввода-вывода. Поскольку этой области (4 К портов) недостаточно для отображения конфигурационного пространства всех устройств всех шин PCI, формирование адреса выполняется весьма замысловатым образом. В регистре CSE (Configuration Space Enable) с адресом 0CFSh биты 7:4 являются ключом разрешения отображения: при нулевом ключе область С000-CFFFh остается нормальной частью пространства ввода-вывода, а при ненулевом — отображается на конфигурационное пространство. Биты [3:1] несут номер функции, к пространству которой адресуются обращения. Единичное значение бита 1 вызывает формирование специального цикла (Special Cycle Enable, SCE). При обращении к конфигурационному пространству устройств нулевой шины чтение или запись двойного слова в порт по адресу C000-CFFCh генерирует конфигурационный цикл, в котором из адреса порта биты [2:7] поступают на шину AD[2:7] как индекс регистра конфигурационного пространства, а биты [11:8] декодируются в позиционный код выбора устройства (линии IDSEL) на линиях AD[31:16]. Номер функции на линии AD[10:8] поступает из регистра CSE, линии AD[1:0] нулевые. Для обращения к устройствам ненулевой шины служит регистр перенаправления (Forward Register) с адресом 0CFAh, в который помещают номер шины (по сбросу этот регистр обнуляется). Если номер шины ненулевой, то генерируется цикл типа 1 (см. рис. 6.9, в), в котором номер функции поступает из регистра CSE, младшие 4 бита номера устройства поступают с битов адреса (AD15=0), а номер шины — из регистра перенаправления (биты AD[1:0]=01 и AD[31:24]=0 формируются аппаратно).

Для генерации специального цикла по этому механизму в регистре CSE устанавливается ненулевой ключ, номер функции 111 и SCE=1, после чего выполняется запись по адресу порта CF00h. В зависимости от содержимого регистра перенаправления будет сгенерирован специальный цикл типа 0 или типа 1 (см. выше).

В стандарт заложены возможности автоматического конфигурирования системных ресурсов (пространств памяти и ввода-вывода и линий запроса прерываний). Автоматическое конфигурирование устройств (выбор адресов и прерываний) поддерживается средствами BIOS и ориентировано на технологию PnP. Стандарт PCI определяет для каждого слота конфигурационное пространство размером до 256 регистров (8-битных), не приписанных ни к пространству памяти, ни к пространству ввода-вывода. Доступ к ним осуществляется по специальным циклам шины Configuration Read и Configuration Write , вырабатываемым с помощью одного из вышеописанных механизмов. В этом пространстве есть области, обязательные для всех устройств, и специфические. Конкретное устройство может иметь регистры не во всех адресах, но должно поддерживать нормальное завершение для адресуемых к ним операций. При этом чтение несуществующих регистров должно возвращать нули, а запись выполняться как холостая операция. После аппаратного сброса (или при включении питания) устройства PCI не отвечают на обращения к пространству памяти и ввода- вывода, они доступны только для операций конфигурационного считывания и записи. В этих операциях устройства выбираются по индивидуальным сигналам IDSELи сообщают о потребностях в ресурсах и возможных вариантах конфигурирования. После распределения ресурсов, выполняемого программой конфигурирования (во время теста POST), в конфигурационные регистры устройства записываются параметры конфигурирования. Только после этого к устройствам становится возможным доступ по командам обращения к памяти и портам ввода-вывода. Для того чтобы всегда можно было найти работоспособную конфигурацию, все ресурсы, занимаемые картами, должны быть перемещаемыми в своих пространствах. Для многофункциональных карт каждая функция должна иметь собственное конфигурационное пространство.
