Рис 714 Модули RIMM Таблица 717 Назначение выводов RIMM Контакт Цепь - фото 73

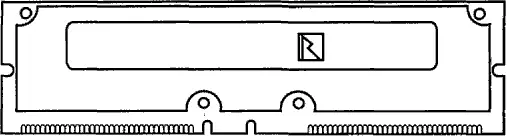

Рис. 7.14. Модули RIMM

Таблица 7.17. Назначение выводов RIMM

Контакт Цепь Тип Назначение
116, 32 SIO0, SIO1 I/O CMOS Serial I/O — последовательные данные обмена с управляющими регистрами
34, 35, 42, 51, 53, 118, 119, 126, 135, 137 VDD Питание +2,5 В
1, 3, 5, 7, 9, 11, 13, 15, 17, 19, 21, 23, 25, 27, 29, 31, 33, 37, 38, 39, 41, 45, 48, 49, 52, 54, 56, 53, 60, 62, 64, 66, 68, 70, 72, 74, 76, 78, 80, 82, 84, 85, 87, 89, 91, 93, 95, 97, 99, 101, 103, 105, 107, 109, 111, 113, 115, 117, 121, 123, 125, 129, 132, 133, 138, 140, 142, 144, 146, 148, 150, 152, 154, 156, 158, 160, 162, 164, 166, 168 GND Общий
2, 86, 4, 88, 6, 90, 8, 92, 10 LDQA8…LDQA0 I/O RSL Шина данных A
94 LCFM I RSL Синхронизация (+) от ведущего устройства (для приема данных)
96 LCFMN I RSL Синхронизация (-) от ведущего устройства (для приема данных)
40, 12 VREF Пороговый уровень сигналов RSL (1,8 В)
12 LCTMN I RSL Синхронизация (-) к ведущему устройству (для передачи данных)
14 LCTM I RSL Синхронизация (+) к ведущему устройству (для передачи данных)
98, 16, 100 LROW2…LROW0 I RSL Шина строк (для управляющей и адресной информации)
18, 102, 20, 104, 22 LCOL4…LCOL0 I RSL Шина столбцов (для управляющей и адресной информации)
114, 30, 112, 28, 110, 26, 108, 24, 106 LOQB8…LOQB0 I/O RSL Шина данных В
120 LCMD I CMOS Последовательные команды (для обмена с управляющими регистрами). Используется и для управления энергопотреблением
36 LSCK I CMOS Синхронизация последовательных команд и данных (для обмена с управляющими регистрами)
83, 167, 81, 165, 79, RDQA8…RDQA0 I/O RSL Шина данных А
159 RCFM I RSL Синхронизация (+) от ведущего устройства (для приема данных)
157 RCFMN I RSL Синхронизация (-) от ведущего устройства (для приема данных)
73 RCTMN I RSL Синхронизация (-) к ведущему устройству (для передачи данных)
71 RCTM I RSL Синхронизация (+) к ведущему устройству (для передачи данных)
155, 69, 153 RROW2…RROW0 I RSL Шина строк (для управляющей и адресной информации)
67, 151, 65, 148, 63 RCOL4…RCOL0 I RSL Шина столбцов (для управляющей и адресной информации)
139, 55, 141, 57, 143, 59, 145, 61, 147 RDQB8…RDQB0 I/O RSL Шина данных В
134 RCMD I CMOS Последовательные команды (для обмена с управляющими регистрами). Используется и для управления энергопотреблением
50 RSCK I CMOS Синхронизация последовательных команд и данных (для обмена с управляющими регистрами)
46 SCL I CMOS Синхронизация последовательной идентификации
47 SDA I/O CMOS Данные последовательной идентификации
131, 130 SA1, SA0 I CMOS Адрес последовательной идентификации
43, 44, 127, 128 VT Питание терминаторов (1,4 В)
Модули SO DIMM-72 pin

72 pin SO DIMM (Small-Outline-Dual-Inline-Memory Module) — малогабаритный (длина 2,35" — 60 мм) модуль с двусторонним 72-контактным разъемом, нечетные контакты расположены с фронтальной стороны, четные — с тыльной (рис. 7.15, табл. 7.18 и 7.19). Модули комплектуются микросхемами DRAM в корпусах TSOP, емкость 2-32 Мбайт, разрядность данных — 32 или 36 бит (с контролем паритета). 36-битные модули отличаются только наличием дополнительных бит PQx. Память организована в виде двух двухбайтных слов с возможностью побайтного обращения и предназначена для двух- и четырехбайтных применений. Информация об объеме, организации, адресации, быстродействии и регенерации передается через семь линий параллельной идентификации:

♦ PD7 — регенерация: 1=стандартная, 0=расширенная или саморегенерация;

♦ PD6, PD5 — время доступа: 00=50 нс, 10=70 нс, 11=60 нс;

♦ PD[4:1] — организация.

Рис 715 Модули SO DIMM72 pin Таблица 718 Организация информационных и - фото 74

Рис. 7.15. Модули SO DIMM-72 pin

Таблица 7.18. Организация информационных и управляющих сигналов модулей SO DIMM-72

Линии CAS# CAS0# CAS1# CAS2# CAS3#
Биты данных и паритета DQ[0:7], PQ8 DQ[9:15], PQ17 DQ[18:25], PQ26 DQ[27:34], PQ35
Выбор банка 0 RAS0# RAS2#
Выбор банка 1 RAS1# RAS3#

Таблица 7.19Назначение выводов SO DIMM-72 pin

Контакт Цепь Контакт Цепь
1 VSS 2 DQ0
3 DQ1 4 DQ2
5 DQ3 6 DQ4
7 DQ5 8 DQ6
9 DQ7 10 VCC
11 PD1 12 A0
13 A1 14 A2
15 A3 16 A4
17 A5 18 A6
19 А10 20¹ PQ8
21 DQ9 22 DQ10
23 DQ11 24 DQ12
25 DQ13 26 DQ14
27 DQ15 28 A7
29 А11 30 VCC
31 А8 32 A9
33 RAS3# 34 RAS2#
35 DQ16 36¹ PQ17
37 DQ18 38 DQ19
39 VSS 40 CAS0#
41 CAS2# 42 CAS3#
43 CAS1# 44 RAS0#
45 RAS1# 46 A12
47 WE# 48 A13
49 DQ20 50 DQ21
51 DQ22 52 DQ23
53 DQ24 54 DQ25
55¹ PQ26 56 DQ27
57 DQ28 58 DQ29
59 DQ31 60 DQ30
61 VCC 62 DQ32
63 DQ33 64 DQ34
65¹ PQ35 66 PD2
67 PD3 68 PD4
69 PD5 70 PD6
71 PD7 72 VSS

¹ У 37-битных модулей контакт свободен

Модули SO DIMM-144 pin

Модуль 144 pin SO DIMM — малогабаритный модуль (длина 2,35" — 60 мм) с двусторонним 144-контактным разъемом (рис. 7.16, табл. 7.20), емкость 8-64 Мбайт, разрядность данных — 64 или 72 бит ЕСС. Модули обеспечивают побайтное обращение по сигналам CAS[0:7]#, сигнал RAS0#выбирает банк 0, сигнал RAS1#— банк 1 (при его наличии). Напряжение питания — 5 или 3,3 В, механический ключ напряжения питания расположен между контактами 59–60 и 61–62. Нечетные контакты находятся с фронтальной стороны, четные — с тыльной. Идентификация последовательная. Модули могут содержать микросхемы как DRAM, так и SDRAM, объем 8-256 Мбайт.

Рис 716 Модули SO DIMM144 pin Таблица 720 Назначение выводов модулей SO - фото 75

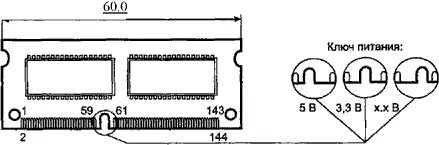

Рис. 7.16. Модули SO DIMM-144 pin

Таблица 7.20. Назначение выводов модулей SO DIMM-144 pin

Контакт Цепь¹ Контакт Цепь¹ Контакт Цепь¹ Контакт Цепь¹
1 VSS 2 VSS 71 RAS1# 72 NC
3 DQ0 4 DQ32 73 OE 74 NC
5 DQ1 6 DQ33 75 VSS 76 VSS
7 DQ2 8 DQ34 77 CB2 78 CB6
9 DQ3 10 DQ35 79 CB3 80 CB7
11 VCC 12 VCC 81 VCC 82 VCC
13 DQ4 14 DQ36 83 DQ16 84 DQ48
15 DQ5 16 DQ37 85 DQ17 86 DQ49
17 DQ6 18 DQ38 87 DQ18 88 DQ50
19 DQ7 20 DQ39 89 DQ19 90 DQ51
21 VSS 22 VSS 91 VSS 92 VSS
23 CAS0#/DQMB0 24 CAS4#/DQMB4 93 DQ20 94 DQ52
25 CAS1#/DQMB1 26 CAS5#/DQMB5 95 DQ21 96 DQ53
27 VCC 28 VCC 97 DQ22 98 DQ54
29 А0 30 A3 99 DQ23 100 DQ55
31 A1 32 A4 101 VCC 102 VCC
33 A2 34 A5 103 A6 104 A7
35 VSS 36 VSS 105 A8 106 A11
37 DQ8 38 DQ40 107 VSS 108 VSS
39 DQ9 40 DQ41 109 A9 110 A12
41 DQ10 42 DQ42 111 A10 112 A13
43 DQ11 44 DQ43 113 VCC 114 VCC
45 VCC 46 VCC 115 CAS2#/DQMB1 116 CAS6#/DQMB6
47 DQ12 48 DQ44 117 CAS3#/DQMB3 118 CAS7#/DQMB7
49 DQ13 50 DQ45 119 VSS 120 VSS
51 DQ14 52 DQ46 121 DQ24 122 DQ56
53 DQ15 54 DQ47 123 DQ25 124 DQ57
55 VSS 56 VSS 125 DQ26 126 DQ58
57 CB0 58 CB4 127 DQ27 128 DQ59
59 CB1 60 CB5 129 VCC 130 VCC
Ключ напряжения питания 131 DQ28 132 DQ60
Ключ напряжения питания 133 DQ29 134 DQ61
61 DU/CLK0 62 DU/CKE0 135 DQ30 136 DQ62
63 VCC 64 VCC 137 DQ31 138 DQ63
65 DU/RAS# 66 DU/CAS# 139 VSS 140 VSS
67 WE# 68 NC/CKE1 141 SDA 142 SCL
69 RAS0#/S0# 70 NC/A12 143 VCC 144 VCC

¹ DRAM/SDRAM
