Некоторые микросхемы, похожие по виду и обозначению на стираемые ультрафиолетом, не имеют окна (они упакованы в дешевый пластмассовый корпус). Эти микросхемы либо стираются рентгеновским облучением (что не совсем удобно), либо допускают лишь однократно программирование, которое может выполняться и по заказу фирмой-производителем микросхем. Их интерфейс полностью совпадает с интерфейсом обычных микросхем EPROM 27хх.
С программированием ПЗУ приходится сталкиваться при русификации графических адаптеров (CGA, MDA, HGC) и принтеров с незагружаемыми знакогенераторами, а также при замене (или восстановлении) системной микросхемы BIOS или микросхемы Boot ROM — микросхемы удаленной загрузки для адаптера локальной сети. Распространенные программаторы EPROM имеют интерфейс подключения к СОМ- или LPT-порту PC или подключаются через собственную карту расширения (обычно с шиной ISA). Время программирования зависит от типа и объема микросхемы и применяемого алгоритма программирования. Классический алгоритм с 50-миллисекундными импульсами записи каждой ячейки для современных микросхем практически не используется. Более быстрые «интеллигентные» алгоритмы позволяют записывать 8 килобайт (2764) менее чем за минуту. Вся процедура программирования может затягиваться при использовании медленного интерфейса связи программатора с PC (например, СОМ-порт на скорости 2400 бод) за счет длительной процедуры копирования данных в буфер программатора.
Интерфейс микросхем постоянной памяти в режиме чтения совпадает с интерфейсом статической памяти. Для программирования (записи) требуется приложение ко входу V PPнапряжения программирования, которое для различных типов EPROM лежит в диапазоне 12–26 В (обычно указывается на корпусе микросхемы). Комбинации управляющих сигналов, формирующие импульсы записи для EPROM разной емкости, различны. При напряжении на входе V PP5 В и ниже модификация памяти (запись) невозможна ни при каких комбинациях управляющих сигналов, и микросхемы работают строго в режиме ROM. Этот режим и используется для микросхем BIOS, так что никакой вирус им не страшен.
В PC чаще всего применяют микросхемы EPROM в корпусах DIP и PLCC (табл. 7.21), расположение выводов популярных микросхем приведено на рис. 7.18 и 7.19.

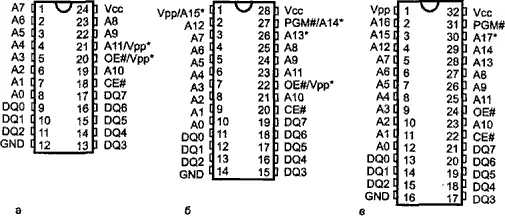

Рис. 7.18. Расположение выводов микросхем EPROM в корпусах DIP: a — DIP-24, б — DIP-28, в — DIP-32

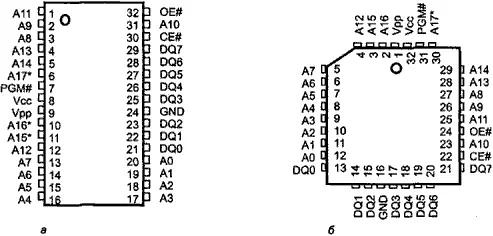

Рис. 7.19. Расположение выводов микросхем EPROM в корпусах TSOP и PLCC: а — TSOP-32, б — PLCC-32
Таблица 7.21. Популярные микросхемы EPROM
Микросхема и организация | Корпус | Рисунок | Примечание |
---|---|---|---|
2716 — 2 К×8 | DIP-24 | 7.18, а | 20 = ОЕ#; 21 = V pp |
2732 — 4 К×8 | DIP-24 | 7.18, а | 20 = OE#/V pp, 21=A11 |
2764 — 8 К×8 | DIP-28 | 7.18, б | 1 = V pp, 22 = OE#; 26 = NC, 27 = PGM# |
27128 — 16 К×8 | DIP-28 | 7.18, б | 1 = V pp, 22 = OE#; 26 = A13, 27 = PGM# |
27256 — 32 К×8 | DIP-28 | 7.18, б | 1 = V pp, 22 = OE#; 26 = A13, 27 = A14 |
27512 — 64 К×8 | DIP-28 | 7.18, б | 1 = A15, 22 = OE#/V pp, 26 = A13, 27 = A14 |
27010 — 128 К×8 | DIP-32 | 7.18, б | 30 = NC |
27010 — 128 К×8 | TSOP-32 | 7.19, а | 6 = NC |
27010 — 128 К×8 | PLCC-32 | 7.19, б | 30 = NC |
27020 — 256 К×8 | DIP-32 | 7.18, в | - |
27020 — 256 К×8 | TSOP-32 | 7.19, а | - |
27020 — 256 К×8 | PLCC-32 | 7.19, б | - |
Назначение выводов микросхем EPROM приведено в табл. 7.22.
Таблица 7.22. Назначение выводов микросхем EPROM
Сигнал | Назначение |
---|---|
СЕ# | Chip Enable — разрешение доступа. Низкий уровень разрешает обращение |
к микросхеме, высокий уровень переводит микросхему в режим пониженного потребления | |
ОЕ# | Output Enable — разрешение выходных буферов. Низкий уровень при низком уровне СЕ# разрешает чтение данных из микросхемы. У некоторых типов микросхем на этот же вывод в режиме программирования подается напряжение V PP |
DQx | Data Input/Output — двунаправленные линии шины данных. Время доступа при чтении отсчитывается от установки действительного адреса или сигнала СЕ# (в зависимости от того, что происходит позднее) |
Ах | Address — входные линии шины адреса. Линия А9 допускает подачу высокого (12В) напряжения для чтения кода производителя (А0 = 0) и устройства (А0 = 1), при этом на остальные адресные линии подается логический ноль |
PGM# | Programm — импульс программирования (некоторые микросхемы не имеют этого сигнала, их программирование осуществляется по сигналу СЕ# при высоком уровне V PP) |
V PP | Программирующее напряжение питания (для некоторых типов — импульс) |
V CC | Питание (+5 В) |
Отметим основные свойства EPROM .
♦ Стирание информации происходит сразу для всей микросхемы под воздействием облучения и занимает несколько минут. Стертые ячейки имеют единичные значения всех бит.
♦ Запись может производиться в любую часть микросхемы побайтно, в пределах байта можно маскировать запись отдельных бит, устанавливая им единичные значения данных.
♦ Защита от записи осуществляется подачей низкого (5 В) напряжения на вход V PPв рабочем режиме (только чтение).
♦ Защита от стирания производится заклейкой окна.
7.3.2. EEPROM и флэш-память
Электрически стираемая (и перезаписываемая) память EEPROM, или E²PROM (Electrical Erasable PROM), отличается простотой выполнения записи. В простейшем (для пользователя) случае программирование сводится к записи байта по требуемому адресу, после чего некоторое время микросхема не способна выполнять операции чтения/записи и по другим адресам, вплоть до окончания выполнения внутренней операции программирования (со встроенным стиранием). Микросхемы могут поддерживать и режим страничной записи (Page Write), в котором они принимают поток байт записи смежных ячеек в страничный буфер на нормальной скорости интерфейса, после чего вся страница записывается в энергонезависимую память. Страничная запись экономит время (запись страницы выполняется за то же время, что и одной ячейки), но размер страничного буфера, как правило, небольшой (4-32 байт для микросхем небольшого объема и до 128–256 байт — большого). Более сложный интерфейс записи использует систему команд, в которую могут входить команды разрешения/запрета стирания и записи, стирание (отдельной ячейки или всей памяти), запись. Микросхема может иметь и специальные внутренние регистры, например регистр состояния, определяющий готовность микросхемы к обмену данными и возможные режимы защиты от модификации ячеек. Некоторые старые микросхемы для стирания требуют подачи сравнительно высокого (12 В) напряжения на определенные выводы. По процедуре программирования некоторые микросхемы EEPROM схожи с флэш-памятью. В настоящее время EEPROM применяются наряду с флэш-памятью, причем они могут соседствовать даже в одной микросхеме (например, микроконтроллере). Это объясняется очень большим гарантированным числом циклов перезаписи (10 6и более) EEPROM, но меньшим достижимым объемом. Также EEPROM обычно имеет и большее гарантированное время сохранности информации (до 100 лет). Флэш-память при большем объеме и более производительных способах записи и стирания допускает меньшее число циклов перезаписи, и время сохранения информации у нее меньше (может быть и всего 10 лет). Микросхемы EEPROM выпускаются с различными интерфейсами, последовательными (Serial EEPROM) с интерфейсами I²C, SPI и иными и параллельными (Parallel EEPROM) с интерфейсами статической памяти (и EPROM).
