Четыре записи таблицы разделов позволяют иметь всего четыре логических диска (см. рис. 5.1). Этого явно недостаточно, но расширение таблицы разделов оказалось невозможным, так как последняя запись упирается в конец сектора. Разработчики сочли нежелательным использовать следующий сектор, поскольку он активно используется многими вирусами и нестандартными драйверами. К тому же, это все равно не позволяет решить проблему радикально, а лишь оттягивает неизбежный конец. Тогда инженеры нашли другое решение, предложив концепцию расширенных разделов (Extended partition). Если значение индикатора загрузки ( boot ID) некоторого раздела равно 05hили 0Fh, то такой раздел трактуется как "виртуальный физический диск", с собственной таблицей разделов, расположенной в его начале, на которую и указывает стартовый сектор расширенного раздела (рис. 5.2). Иначе говоря, таблица разделов получается вложенной, и уровень вложения ограничен разве что свободным дисковым пространством и объемом стековой памяти загрузчика (при условии, что он использует рекурсивный алгоритм сканирования). Таким образом, таблица разделов как бы "размазывается" вдоль винчестера (рис. 5.3). Большинство утилит резервирования сохраняют лишь первый сектор, чего явно недостаточно (впрочем, первый сектор гибнет намного чаще других, так что даже плохая политика резервирования лучше, чем совсем ничего).

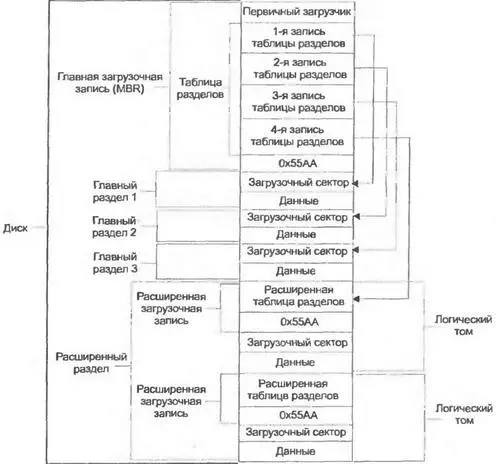

Рис. 5.2. Структурная схема типичного жесткого диска, содержащая главные (primary) и расширенные (extended) разделы

Рис. 5.3. Расширенная таблица разделов

Штатные утилиты для разбиения диска на разделы (FDISK.EXE, Disk Manager) при создании логических дисков на расширенном разделе создают расширенную таблицу разделов с четырьмя записями: одна используется для описания логического раздела, вторая описывает еще один (следующий) логический раздел, а две не используются. Таким образом, получается "цепочка" таблиц разделов, в которой первая таблица разделов описывает от одного до трех основных (primary) разделов, а каждая следующая — соответствующий ей логический диск и положение следующей таблицы разделов (рис. 5.3).

Таким образом, при разбиении винчестера на четыре логических диска на нем образуются четыре таблицы разделов (см. листинг 5.4), хотя в данном случае можно было бы обойтись и одной. Штатный загрузчик требует, чтобы активный раздел описывался первой записью первой таблицы разделов, вследствие чего операционная система может грузиться только с диска С:. Нестандартные менеджеры загрузки, анализирующие всю цепочку разделов, позволяют загружаться с любого из разделов. Самые честные из них создают в первой таблице разделов еще один раздел (благо, если диск был разбит с помощью программы FDISK, то свободное место там всегда есть), назначают его активным и помещают в него свое тело. Другие же внедряются непосредственно в MBR и замещают собой первичный загрузчик, что создает очевидные проблемы совместимости.

Листинг 5.4. Пример таблицы разделов, сформированной программой FDISK

Sector Inspector Copyright Microsoft Corporation 2003

==================================================================

Target - \\.\PHYSICALDRIVE0

1867 Cylinders

255 Heads

63 Sectors Per Track

512 BytesPerSector

12 MediaType

LBN 0 [С 0, H 0, S 1]

==================================================================

Master Boot Record

==================================================================

| B | FS TYPE | START | END | | |

| F | (hex) | C H S| C H S| RELATIVE | TOTAL |

==================================================================

| * | 07 | 0 1 1| 764 254 63| 63| 12289662|

| | 0f | 765 0 1|1023 254 63| 12289725| 17687565|

| | 00 | 0 0 0| 0 0 0| 0| 0|

| | 00 | 0 0 0| 0 0 0| 0| 0|

==================================================================

LBN 12289725 [C 765, H 0, S 1]

==================================================================

Extended Boot Record

==================================================================

| B | FS TYPE | START | END | | |

| F | (hex) | C H S| C H S| RELATIVE | TOTAL |

==================================================================

| | 07 | 765 1 1|1023 254 63| 63| 8193087|

| | 05 |1023 0 1|1023 254 63| 8193150| 4096575|

| | 00 | 0 0 0| 0 0 0| 0| 0|

| | 00 | 0 0 0| 0 0 0| 0| 0|

==================================================================

LBN 20482875 [C 1275, H 0, S 1]

==================================================================

Extended Boot Record

==================================================================

| B | FS TYPE | START | END | | |

| F | (hex) | C H S| C H S| RELATIVE | TOTAL |

==================================================================

| | 07 |1023 1 1|1023 254 63| 63| 4096512|

| | 05 |1023 0 1|1023 254 63| 12289725| 5397840|

| | 00 | 0 0 0| 0 0 0| 0| 0|

| | 00 | 0 0 0| 0 0 0| 0| 0|

==================================================================

LBN 24579450 [С 1530, H 0, S 1]

==================================================================

Extended Boot Record

==================================================================

| B | FS TYPE | START | END | | |

| F | (hex) | C H S| C H S| RELATIVE | TOTAL |

==================================================================

| | 07 |1023 1 1|1023 254 63| 63| 5397777|

| | 00 | 0 0 0| 0 0 0| 0| 0|

| | 00 | 0 0 0| 0 0 0| 0| 0|

| | 00 | 0 0 0| 0 0 0| 0| 0|

==================================================================

Если таблица разделов повреждена, логические диски, скорее всего, будут полностью недоступны — они не будут отображаться ни Проводником Windows (Windows Explorer), ни файловым менеджером FAR, а команда C:вызовет ошибку. Искажение таблицы разделов не приводит к немедленному изменению объема уже отформатированных томов, так как эта информация хранится в загрузочном секторе (boot sector). Однако при последующим переформатировании произойдет затирание данных из соседнего раздела, или же текущий раздел окажется усеченным. Кстати говоря, если расширенный раздел указывает сам на себя или на один из предшествующих разделов в цепочке, то все известные мне операционные системы наглухо зависнут еще на этапе загрузки, даже если диск подключен "вторым". Чтобы исправить ситуацию, необходимо запустить редактор диска или другую утилиту, а для этого необходимо загрузить операционную систему! Существует несколько путей выхода из этой, казалось бы, неразрешимой ситуации. Самый простой вариант — горячее подключение диска "на лету" с последующей работой с ним через BIOS или порты ввода/вывода. Если и диск, и материнская плата переживут это (а для устройств IDE подключение "на лету" представляется довольно жестким испытанием), то вы сможете запустить доктора и работать с диском на физическом уровне. Другой, чисто хакерский, путь — пропатчить MS-DOS, изменив сигнатуру 55h AAhна какое-нибудь другое значение, тогда она не сможет распознать таблицу разделов и, соответственно, не станет ее анализировать. Как вариант, можно записать в boot-сектор дискеты специально подготовленную программу, которая обнуляет MBR или искажает сигнатуру, расположенную в его конце. Просто загрузитесь с нее и все!
