Крис Касперски - Восстановление данных. Практическое руководство

Воспользовавшись любым редактором диска (например, Microsoft Disk Probe из комплекта Resource Kit), считаем первый сектор физического диска. Он должен выглядеть приблизительно так, как показано на рис. 5.4.

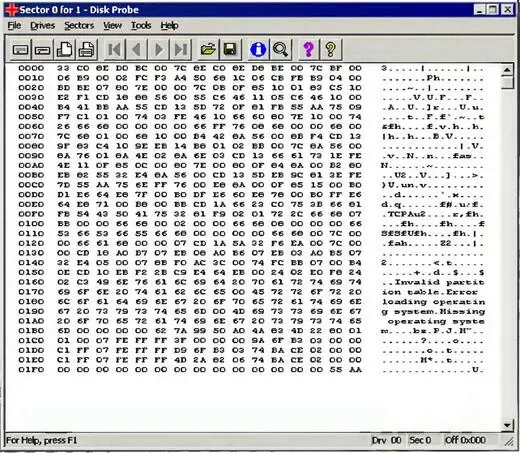

Рис. 5.4. Внешний вид MBR

Не правда ли, MBR выглядит как знаменитая Матрица? Ее формат кратко описан в таблице 5.1.

Таблица 5.1. Формат MBR

Первые 1BBhбайт занимают код и данные загрузчика, среди которых отчетливо выделяются текстовые строки.

Кстати говоря, локализовав сообщения загрузчика в национальных версиях Windows, например, в русской, Microsoft допустила грубейшую стратегическую ошибку. Ведь в BIOS нет никаких кириллических шрифтов, поэтому русские символы выглядят бессмысленной абракадаброй.

По смещению 1BBhрасположен четырехбайтовый идентификатор диска, принудительно назначаемый Windows при запуске Disk Manager. Коварство Microsoft не знает границ! Еще со времен первых IBM PC (тогда они назывались XT) загрузчик владел первыми 1BEhбайтами MBR, и достаточно многие загрузчики (и вирусы!) использовали эти байты на полную катушку. Нетрудно сообразить, что произойдет, если внутрь загрузчика вдруг запишется идентификатор. Это убьет его! Поэтому байты 1BBh– 1BEhлучше не трогать.

Со смещения 1BEhначинается таблица разделов, представляющая собой массив из четырех записей типа partition. Каждая из этих записей описывает свой логический диск, что позволяет нам создавать до четырех разделов на каждом HDD. Формат записи таблицы разделов представлен в табл. 5.2. Динамические диски, впервые появившиеся в Windows 2000, хранятся в базе данных Менеджера Логических Дисков (Logical Disk Manager Database), и в таблице разделов присутствовать не обязаны.

Таблица 5.2. Формат записи таблицы разделов

Таблица 5.3. Возможные значения Boot ID

Существует множество утилит для автоматического восстановления первичного загрузчика и таблицы разделов, к числу которых относятся, например, GetDataBack, Easy Recovery, Active@Data Recovery Software и др. До поры до времени они вполне успешно справлялись со своей задачей, восстанавливая даже полностью уничтоженные таблицы разделов, однако с появлением емких дисков, преодолевших барьер в 2 Гбайт с помощью всевозможных расширений, они стали часто путаться. Поэтому и доверять им больше нельзя. Если не хотите потерять свои данные — восстанавливайте MBR самостоятельно (тем более что это достаточно простая операция, не требующая особой квалификации). Восстановление значительно упрощается, если в вашем распоряжении имеется копия таблицы разделов, снятая с помощью Sector Inspector или любой другой подобной утилиты. К сожалению, чаще всего ее под рукой не оказывается…

Если операционная система отказывается загружаться, а на экране появляется сообщение BIOS, выглядящее примерно следующим образом:

Disk Boot failure, Non-System disk or disk error...

Press to restartто это указывает на разрушение сигнатуры 55h AAh, обычно сопровождаемое смертью первичного загрузчика.

Очень важно отличать сообщение BIOS от сообщений первичного загрузчика и загрузочного сектора. Зайдите в BIOS Setup и отключите все загрузочные устройства, оставив активным только диск A:(и не забудьте извлечь из него дискету). А теперь перезагрузитесь и запомните, какое сообщение появится на экране. Это и будет "ругательством" BIOS.

Восстановить сигнатуру 55h AAhможно в любом дисковом редакторе. Когда будете это делать, убедитесь, что в начале диска присутствует осмысленный код первичного загрузчика (master boot code).
