Артур Газаров - Устранение неисправностей и ремонт ПК своими руками на 100%

Форматирование на низком уровне заменит сбойные секторы секторами с резервных дорожек, существующих на диске, но не восстановит поврежденные участки. Снизится производительность, так как головки будут искать секторы на резервных дорожках. Появление сбойных секторов – повод для беспокойства. Скопируйте данные и замените диск. Даже единственный сбойный сектор в дальнейшем способствует новым дефектам.

CD-ROM (Compact Disk Read Only Memory) – оптический диск, на его поверхности хранится постоянная информация. CD-R – записываемый компакт-диск, CD-RW – перезаписываемый компакт-диск.

Раньше выпускались накопители CD-ROM, которые могли как считывать, так и записывать информацию на лазерные диски. В настоящее время приводы CD-ROM практически уступили место DVD-RW приводам, ими комплектуются все современные ПК.

Интерфейс IDE уступил место SATA, он завоевал большую популярность не только среди HDD, но и среди приводов компакт-дисков. При установке SATA-приводов не требуется установка перемычек Master/Slave.

Ремонтируя старые ПК, старайтесь не устанавливать SATA-приводы, даже если на МП установлены соответствующие разъемы. Старые МП могут поддерживать лишь SATA-HDD, но не SATA-DVD-RW.

Кроме внутренних, встраиваемых в корпус ПК, существуют и внешние приводы, подключаются они к USB-порту или к FireWire. Такие дисководы могут оказаться востребованными для ноутбука либо нетбука, если в нем нет встроенного привода, или для использования с ПК без DVD-накопителя. Второй вариант может использоваться в условиях крупного офиса для поочередного временного подключения к компьютерам сети, что может дать приличную экономию, а также ограничит пользователей от использования нежелательных дисков.

Рис. 10.1. Привод DVD

Традиционно привод изготовлен в металлическом корпусе, внутри располагается механика и электроника. Чтобы получить доступ к внутренностям, достаточно открутить четыре винта, отжать переднюю панель и снять крышку.

Внутри привода лазерных компакт-дисков находятся: плата электроники – плата контроллера (в некоторых моделях встречается две платы), двигатель, оптическая считывающая головка и электромеханическая система загрузки диска. На плате контроллера расположены электронные компоненты. Это элементы схемы, управляющей работой привода, там же находится интерфейс подключения к компьютеру (IDE или SATA), разъемы для подключения сигнального кабеля и питания.

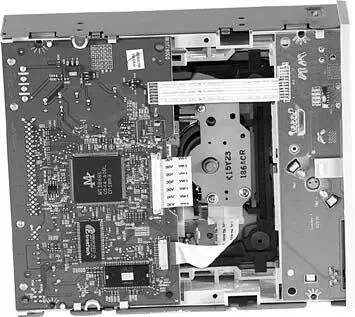

Рис. 10.2. Привод DVD со снятой крышкой

В старых моделях приводов CD-ROM находился еще и разъем аудиовыхода для подключения наушников или усилителя, также на передней панели рядом с разъемом для наушников находился регулятор громкости.

На задней панели такие накопители имели разъем для подключения аудиокабеля для передачи на МП аналогового звукового сигнала.

При поиске информации CD-диск вращается с большей скоростью, чем при считывании. Двигатель используется для вращения, разгона и торможения диска. Привод компакт-диска при работе с дисками может шуметь – издавать гудение. Это допустимо и не является неисправностью.

На оси двигателя закреплена подставка, ее поверхность покрыта мягким материалом, для исключения проскальзывания диска, который прижимается к ней шайбой с постоянным магнитом. Подставка также содержит постоянный магнит. Намагниченность со временем ослабевает, что приводит к необходимости дополнительного намагничивания.

Блок оптической головки состоит из головки и устройства ее перемещения. В оптической головке находится лазерный излучатель – инфракрасный лазерный светодиод и система его фокусировки – смещаемая линза, которую перемещает электромагнитная система voice coil (звуковая катушка) аналогично системе, применяемой в громкоговорителях, а также фотоприемник и предварительный усилитель.

Фокусировка лазерного луча производится благодаря изменению напряженности магнитного поля, приводящего к смещению линзы.

Каретка с оптической головкой перемещается с помощью собственного двигателя через зубчатую или червячную передачу.

Для исключения люфта: используются: при червячной передаче – шарики, а при зубчатой – пара шестерней.

Чтобы оказаться в рабочем положении, компакт-диск либо опускается на шпиндель вращающего двигателя, либо приподнимается сам двигатель вместе с механикой головки для осуществления сцепления с диском.

Для перемещения лотка применяется отдельный двигатель. В некоторых конструкциях приводов эту функцию может выполнять двигатель перемещения каретки оптической системы.

При установке компакт-диска специальная микросхема генерирует сигнал управления, после чего каретка лазерной головки перемещается на нулевую дорожку диска. Радиальное перемещение головки по полю диска осуществляет двигатель каретки, получающий от микросхемы управления сигналы прямого и обратного перемещения.

Микросхема контролирует три режима: поиск вперед, считывание информации, поиск назад.

Многие приводы имеют на передней панели крошечное отверстие, позволяющее извлечь компакт-диск вручную. Это необходимо в случаях неисправности привода, внезапного отключения напряжения и т. д. В отверстие вставляется выпрямленная скрепка или аналогичный тонкий металлический предмет и аккуратно нажимается. Это приводит к снятию блокировки лотка и выдвижению его вперёд для дальнейшего открывания вручную.

Накопитель CD-ROM. Накопитель оптических дисков, использует для чтения компакт-диски объемом до 800 Мбайт. Привод читает CD-ROM (стандартные CD-диски), CD-R (диски, записанные пользователем на одноразовой «болванке»), CD-RW (перезаписываемый диск) и CD-DA (Compact Disk Digital Audio – аудиодиски).

В настоящее время накопители CD практически исчезли из продажи.

В случае ремонта или модернизации старого ПК целесообразно приобрести для замены DVD-накопитель, так как CD-привод придется либо ремонтировать, либо покупать среди б/у. Но вероятность того, что купленный на рынке б/у-комплектующих привод проработает долго, невысока. Кроме того, информация на DVD-дисках сегодня более распространена.

Накопитель CD-RW. Дисковод, читающий и записывающий CD-диски, CD-writer. Он позволяет записывать одноразовые (write-once) и многоразовые (rewritible) «болванки». Все последние модели CD-RW-приводов записывают диски со скоростью 48х, 52х и 54х.

Накопитель Combo. Комбинированный дисковод, читающий CD и DVD диски всех форматов, но записывающий только CD-диски. Они были популярны до тех пор, пока цена на DVD-RW-приводы не упала. Подойдет для ремонта старых ПК, в которых не требуется возможность записи DVD-дисков (Digital Versatile Disc).
