Артур Газаров - Устранение неисправностей и ремонт ПК своими руками на 100%

Видео ПЗУ (Video ROM) – постоянное запоминающее устройство. В нем записан видеоBЮS, обеспечивающий инициализацию и работу видеокарты до загрузки основной операционной системы. Он содержит системные данные, которые могут читаться и интерпретироваться видеодрайвером во время работы (зависит от разделения функций между драйвером и BIOS). Также в Video ROM установлены экранные шрифты, служебные таблицы и т. п. Видеоконтроллер не использует Video ROM напрямую, обращение производится только через ЦП. В современных картах устанавливаются электрически перепрограммируемые ПЗУ (EEPROM, Flash ROM), которые позволяют пользователю перезапись видеоBЮS. Для этого используется специальная программа.

Охладитель предназначен для отвода тепла от видеопроцессора и видеопамяти, поддержки их температурного режима в определенном интервале. Охладитель конструктивно выполняется в виде металлического радиатора с вентилятором либо без него.

Драйвер. Корректная работа видеокарты обеспечивается с помощью драйвера, поставляемого производителем видеокарты.

Видеодрайвер и видеоBЮS контролируют функционирование всех модулей видеоадаптера через специальные регистры управления. Доступ к ним предоставляет соответствующая шина.

Ширина шины памяти – число бит данных, передаваемых за один такт.

Объем видеопамяти – измеряется в мегабайтах – встроенная оперативная память на «борту» видеоплаты, определяющая максимальный объем информации, хранимый видеокартой.

Частота ядра и памяти – измеряется в мегагерцах. Чем выше, тем быстрее видеокарта обрабатывает данные.

Техпроцесс – технология изготовления графического процессора платы. Указывается характерный размер, измеряемый в нанометрах (нм), современные карты выпускаются по 90-, 80–65 или 55-нм нормам техпроцесса. Чем меньше данный параметр, тем больше элементов умещается на кристалле.

Текстурная и пиксельная скорость заполнения – измеряется в миллионах пикселов в секунду, показывает объем выводимой информации за единицу времени.

Разъемы видеокарты. Для подключения монитора ПК используется специальный интерфейс – разъем. В настоящее время существует несколько разновидностей интерфейса видеоадаптера.

Старые видеоплаты оснащались одним только разъемом VGA (15-контактный D-Sub) – основным видеовыходом, к которому подключался монитор – аналоговый вход, DB-15 – разъем VGA. Распайка разъема VGA показана в табл. 11.1. На самих разъемах обычно мелкими цифрами нанесены номера контактов.

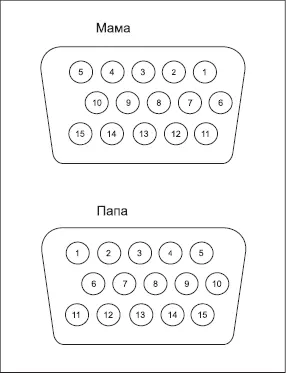

Рис. 11.3. Схема разъема VGA

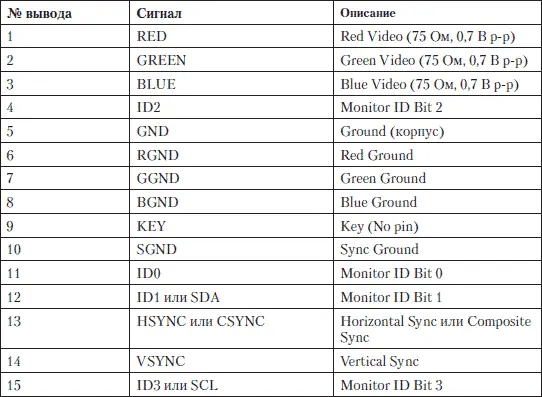

Таблица 11.1. Расположение выводов разъема VGA

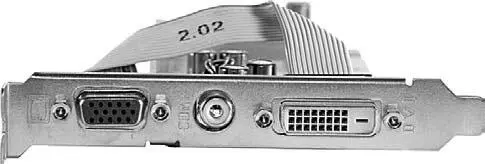

Рис. 11.4. Разъемы на видеокарте: слева аналоговый VGA – DB-15, в центре композитный – RCA Video, справа цифровой – DVI

Современные видеоплаты оснащаются одним или двумя разъемами DVI, HDMI или Display Port. Для подсоединения устройств с этими типами портов возможно использование переходников. Dispay Port позволяет подключать до четырех устройств, в том числе акустические системы, USB-концентраторы и другие устройства ввода-вывода. На видеокарте также возможно размещение композитных и S-Video видеовыходов и видеовходов (обозначаются ViVo).

Цифровой разъем DVI – Digital Visual Interface, предназначенный только для подключения к цифровому интерфейсу, нельзя подключать к аналоговому входу.

Разъем DV–I Analog, DVI-A позволяет подключить только аналоговый монитор. Специальный ключ не даст возможности подключить кабель цифрового монитора.

DVI-Digital позволяет подключить исключительно цифровые мониторы. Специальный ключ не даст возможность подсоединить аналоговый разъем – DVI-A.

DVI–Integrated – (DVI–I) – гибридный разъем, позволит подключить как аналоговый, так и цифровой монитор. Аналоговый дисплей подключается к нему через переходник.

DDC – Display Data Channel, T.M.D.S. – Transition Minimized Differential Signal.

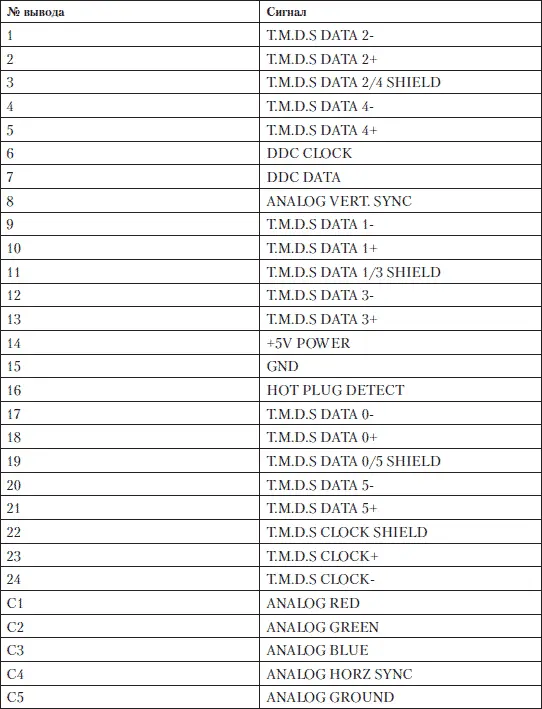

Таблица 11.2. Расположение выводов разъема DVI

Рис. 11.5. Переходник разъема видеокарты DVI–VGA

Разъем S-Video (Separate Video) – раздельные сигналы Y (яркость с кадровой и строчной синхронизацией) и С (цветность с синхронизацией на поднесущей частоте), передаются по двум линиям связи и обеспечивают лучшее качество изображения, так как при этом исключаются погрешности селекции сигнала цветности из композитного, необходимого для их обработки и декодирования.

Аналоговый разъем S-Video (Separate Video) применяется для вывода компьютерного изображения на бытовые телевизоры и другую домашнюю видеотехнику. В современных видеокартах могут использоваться несколько вариантов разъема S-Video, с разным числом контактов, не всегда совместимых друг с другом.

Рис. 11.6. Разъем S-Video

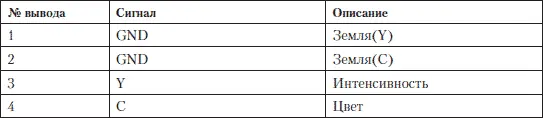

Таблица 11.3. Расположение выводов 4 PIN S-Video

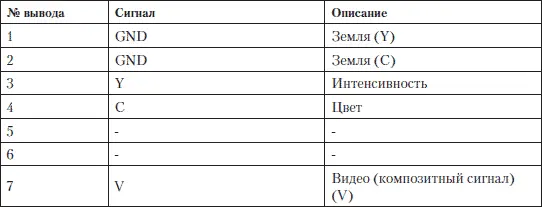

Таблица 11. 4. Расположение выводов 7 PIN S-Video

Перед тем как купить новую видеокарту, определите вначале ценовый диапазон, в который вы собираетесь уложиться. На рынке представлено множество всевозможных видеокарт стоимостью от 30 до 800 долларов. Для выполнения большинства программ вполне достаточно простой видеокарты стоимостью 30 долларов. Для фанатов компьютерных игр нужно рассматривать видеокарты от 200 долларов. Объем видеопамяти для стандартных задач должен быть не менее 256 Мбайт, для игр и графических программ предпочтительно 1024 Мбайт. Желательно, чтобы гарантия на видеокарту предоставлялась не менее года. Видеокарта должна поддерживать параметры монитора – разрешение и частоту регенерации или обновления, экрана (refresh rate). Разрешение – это наибольшее количество пикселов, которые адаптер может отобразить: 640 х 480, 800 х 600, 1024 х 768, 1280 х 1024, 1600 х 1200, 1920 х 1440. Не все карты поддерживают промежуточные разрешения, которые могут подойти именно вашему монитору.

Чтобы на экране (ЭЛТ) изображение не мерцало, установите высокую частоту обновления кадров. Видеокарта должна обеспечивать 85 Гц, а для больших ЭЛТ мониторов – 100 Гц. Некоторые адаптеры могут поддерживать высокую частоту обновления кадров лишь при низком разрешении. При высоком разрешении такой адаптер практически бесполезен, так как максимальная частота будет ниже заявленной. Стоит поискать другую видеокарту. Если нужно работать с двумя дисплеями, то у видеокарты должны быть сдвоенные разъемы, соответствующие мониторам. Следует удостовериться в том, какие кабели использует адаптер со сдвоенным разъемом. Вместо DVI-кабеля может потребоваться dual-DVI специальной конструкции.
