Сеть.Она давно уже заняла в наших компьютерах место модема – большинство современных «персоналок» сегодня объединены в сети. Так что контроллер для подключения локальной сети должен быть обязательно – вопрос лишь в том, какого стандарта. Чаще всего системные платы оснащены контроллером Gigabyte Ethernet, в отдельных случаях – даже двумя. Зачем? Ну например для того, чтобы создать домашнюю сеть без использования отдельного маршрутизатора: в один порт можно воткнуть интернет-кабель, а к другому подключить второй компьютер или ноутбук. Беспроводные адаптеры WiFi встречаются лишь на платах топ-класса, и, откровенно говоря, не нужны вовсе: для настольного компьютера всегда можно прикупить дополнительный WiFi-«брелок» для порта USB. Стоит он, во всяком случае, куда меньше разницы в цене между платами с «вайфаем» и без него. То же относится и к Bluetooth.

Если же мы имеем дело с ноутбуками, то расклад выходит совершенно иным: и WiFi, и Bluetooth должны быть в любом современном ноуте! Но о беспроводных стандартах мы ещё поговорим.

Контроллеры SATA и RAID.Вы уже наверняка знаете, что все встроенные накопители (жёсткие диски, дисководы DVD и Blu-Ray) подключаются к системной плате через интерфейс SATA: на любой системной плате имеется от 4 до 8 SATA-портов. Но нас интересует не только их количество, но и скоростные характеристики: сегодня большинство системных плат оснащается контроллерами SATA II, обеспечивающими скорость передачи данных до 3 Гб/с. Соответственно, этот же интерфейс поддерживают и накопители. Однако в 2010 году на материйках появились более быстрые контроллеры SATA 3.0, поддерживающие скорость передачи данных уже в 6 Гб/с. Необходимости в этом вроде бы нет, поскольку сами жёсткие диски способны считывать данные со скоростью в несколько раз меньше, и загрузить «прокачанный» канал могут лишь быстрые SSD-диски. С другой стороны, новые контроллеры обладают обратной совместимостью со старыми накопителями, так что проверить наличие на коробке пометки «SATA 6 Gbps» не помешает – это свидетельствует о «свежести» платы и чипсета.

Добавим, что практически все системные платы сегодня поддерживают и технологию создания «дисковых массивов» RAID (подробнее о RAID будет рассказано в главе, посвященной жёстким дискам).

Сколько бы приживальщиков ни приютила системная плата, сколько бы функций ни взяли на себя её микросхемы, все равно всех проблем наша «материнка» решить не в состоянии. Поэтому ей волей-неволей приходится принимать помощь от специализированных плат-дополнений, которые устанавливаются в специальные щелевидные разъёмы-слоты.

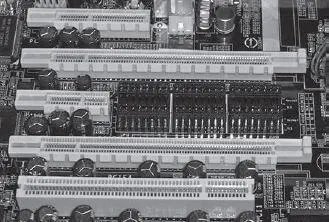

Разъёмы-«слоты» PCI и PCI Expressслужат для установки дополнительных плат расширения (звуковых плат, видеоплат, всевозможных контроллеров). Самые старые и медленные слоты PCI в этом году окончательно списали в архив: с новых системных плат они изгнаны с позором. Другое дело новый интерфейс PCI-Express (PCI-e): скорость передачи данных здесь в несколько раз выше. Кстати, правильнее было бы говорить не «скорость», а скорости, ибо скоростных стандартов для слотов PCI-E разработано несколько:

Разъёмы PCI-E 1х – самые короткие на плате, а используются они для относительно медленных контроллеров и периферии. Например, для звуковой платы, модуля беспроводной связи или дополнительных контроллеров USB.

А вот более длинные PCI-Express 8х-х16 предназначены для видеоплат. На недорогих платах таких слотов обычно не больше двух, а на более продвинутых – до четырёх (вы же помните про технологии SLI и Crossfire? Забыли – не беда, мы все равно вернёмся к ним в разделе видеоплат). На современные системные платы, как правило, устанавливается пара слотов PCI-Express 3.0 х16 (х8/х8).

Дополнительно на многие современные платы устанавливается отдельный разъем под названием mSATA (miniPCI), предназначенный для установки быстрого SSD-накопителя на основе флеш-памяти. Как известно, обычно SSD-диски подключают к стандартному разъёму SATA, но накопители в форм-факторе mSATA значительно компактнее и потребляют меньше энергии.

Слоты оперативной памятиот слотов для установки плат эти разъёмы (как правило, белого цвета) легко отличить хотя бы по наличию специальных замочков-«защёлок». Слотов для установки оперативной памяти на современной плате может быть от трёх до четырёх, что позволяет установить до 128 Гб оперативной памяти.

Мы уже познакомились с некоторыми контроллерами – специальными микросхемами, которые управляют подключёнными к компьютеру дополнительными (внешними или внутренними) устройствами. Например, контроллерами SATA и IDE – к ним подключаются жёсткие диски. Но все эти разъёмы живут внутри компьютера и нашему пользовательскому глазу (как и нашим шаловливым ручкам) в обычных условиях недоступны. А вот порты – специальные разъёмы для подключения внешних устройств – напротив, живут снаружи, на задней стенке системного блока. Впрочем, сегодня некоторая их часть выносится в специальный модуль на «морде» системного блока – и чем больше их там, тем удобнее. Но все равно, чтобы получить доступ ко всей номенклатуре разъёмов, нам придётся лезть несчастному компьютеру… гм… в тыловую часть. Через которую, впрочем, у нас традиционно делается слишком многое…

Разъёмы сгруппированы на металлических полосках. Каждая «полоска» соответствует определённому устройству – плате,расположенной внутри компьютера. В своё время мы подробно поговорим о каждом из них.

Звук.Маленькие круглые гнезда под стандартные разъёмы-«штекеры» предназначены для подключения микрофона, наушников и колонок. Все эти разъёмы относятся к аналоговой группе.

На современных платах таких разъёмов чаще всего три или шесть:

• светло-зелёный разъем, как правило, предназначен для стерео-колонок;

• розовый – для подключения микрофона;

• синий или голубой – дополнительный аудиовыход.

Три других разъёма задействуются лишь в том случае, если вы подключаете к компьютеру многоканальную акустическую систему – скажем, из 5 или 7 колонок.

Наконец, на «продвинутых» компьютерах, помимо обычных выходов может быть ещё и цифровой, оптический – с его помощью ваш компьютер можно подключить к ресиверу домашнего кинотеатра и передавать на него звуковые данные в цифровом виде, без потери качества.
