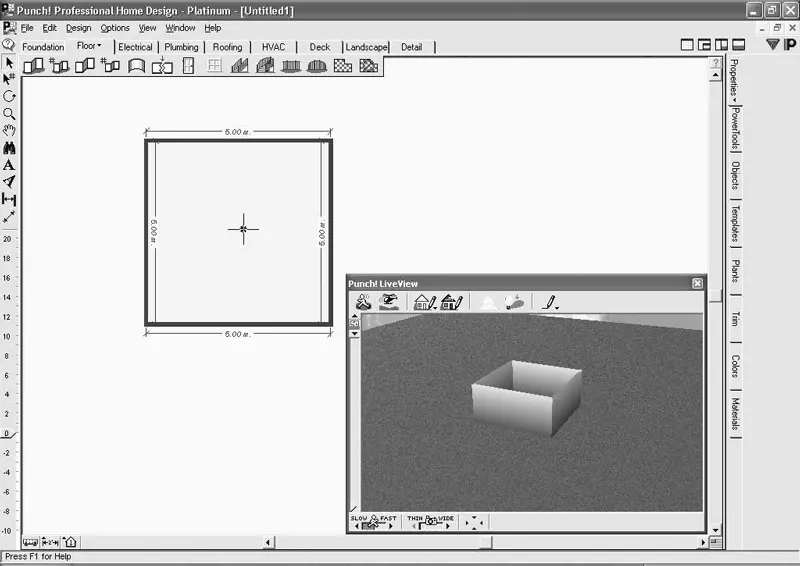

Рис. 6.11.Метка на плане, обозначающая центральную точку окна трехмерного представления

Даже если вы закроете окно трехмерного представления, после перетаскивания метки оно снова появится на экране, показывая трехмерную сцену согласно текущему расположению метки.

В окне трехмерного представления значительно расширились возможности настройки освещения. Окно, как и ранее, вызывается нажатием кнопки Lighting

(Освещение). В этом окне (рис. 6.12), кроме настройки интенсивности (область Intensity (Интенсивность)) и яркости (область Brightness (Яркость)) внешнего источника, добавилась возможность указывать произвольное направление, откуда на дом будет падать свет (область Direction (Направление)), а также задавать угол солнца над горизонтом (область Angle (Угол)). Вы также можете настроить качество просчета теней объектов с помощью элементов управления в области Sun Shadow (Солнечная тень). При установленном флажке Optimal Quality (Оптимальное качество) точность просчета теней, а значит, и качество визуализируемых изображений устанавливаются программой автоматически в зависимости от конфигурации компьютера.

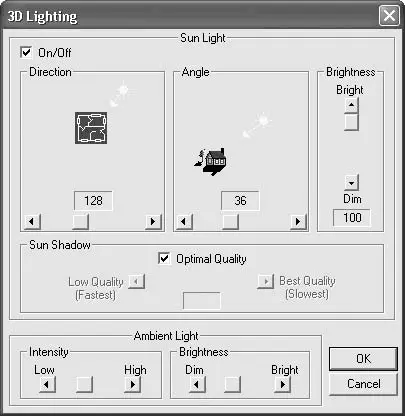

Рис. 6.12.Окно настройки освещения трехмерной сцены

В окне трехмерного представления теперь можно включить или выключить отображение определенных элементов (например, растений, трубопроводной арматуры, элементов электрических сетей или системы отопления и т. п.). Для управления отображением трехмерных элементов служит раскрывающееся меню кнопки Show/Hide 3D Components (Спрятать/Показать трехмерные элементы).

Из прочих новинок программы Professional Home Design – Platinum можно отметить возможность построения на плане наклонного текста и определения расстояния по нормали между двумя стенами, однако эти функции имеют посредственное отношение к дизайну.

Несмотря на внешнюю схожесть приложений Professional Home Design – Platinum и Super Home Suite, задачи у этих программных продуктов разные. Professional Home Design – Platinum ориентирована на дизайн готовых помещений.

В данном разделе вы ознакомитесь с возможностями оформления интерьера и экстерьера средствами этой программы.

Приступать к дизайнерским работам можно только после создания плана помещения. Это может быть отдельная комната (квартира) либо завершенная модель дома (коттеджа).

Дизайн в программе Professional Home Design – Platinum можно разделить на три этапа:

• наполнение помещения объектами интерьера (мебелью, аксессуарами и т. п.);

• наложение текстур на стены и прочие строительные элементы или составляющие интерьера, которые по умолчанию вставляются в трехмерную сцену нетекстурированными;

• визуализация трехмерной сцены.

Начнем с конца, поскольку последние два этапа не должны вызвать затруднений.

Текстуры объектам или их граням присваиваются так же, как было описано в гл. 2, – перетаскиванием. Доступные в демоверсии текстуры и цвета находятся на вкладках Materials (Материалы) и Colors (Цвета).

Для визуализации (получения финального высококачественного изображения) сначала необходимо настроить освещение (см. рис. 6.12), установить качество визуализации (команда меню View → 3D Final Quality (Вид → Окончательное качество 3D-изображения)) и нажать кнопку Render Final Quality

(Визуализация окончательного качества) на панели инструментов окна трехмерного представления.

Вернемся к главному этапу дизайна – размещению объектов интерьера и экстерьера в трехмерной сцене.

Все элементы интерьера и экстерьера собраны на вкладке Objects (Объекты) панели свойств. Они разделены на группы, сформированные по определенному признаку. Некоторые группы содержат подгруппы. Вследствие ограничений демоверсии в каждой группе доступны не более пяти объектов.

Переключаться между группами можно с помощью меню кнопки Objects (Объекты), размещенной над панелью свойств (рис. 6.13).

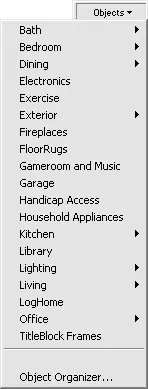

Рис. 6.13.Меню кнопки Objects (Объекты)

Здесь доступны объекты следующих групп.

• Bath (Ванная комната) – включает подгруппы элементов обстановки ванной комнаты:

– Furniture (Мебель) – различные модели шкафчиков для ванной комнаты с раковиной для умывания;

– Fixtures (Приспособления) – ванны, умывальники и пр.

• Bedroom (Спальня) – содержит элементы интерьера для обустройства спальни:

– Accessories (Аксессуары) – аксессуары для спален: маленькие стулья, прикроватные тумбочки, вентилятор и т. п.;

– Beds (Кровати) – различные типы кроватей для взрослых (двуспальные и односпальные);

– Childrens (Детские) – детские кровати (есть двухэтажная) и прочая детская мебель;

– Dressers (Комоды) – шкафы и тумбочки для хранения одежды;

– Closet (Платяные шкафы) – шкафы для спален.

• Dining (Столовая) – содержит элементы интерьера для оформления столовой:

– Chairs (Стулья) – стулья для обеденного стола;

– Cupboards (Буфеты) – различные модели буфетов;

– Sets (Комплекты) – сформированные наборы из стола и четырех стульев;

– Tables (Столы) – модели столов.

• Electronics (Электроника) – включает модели телевизионной аппаратуры и сопутствующих элементов (телевизоры, шкафы для их размещения, спутниковая антенна и т. п.).

• Exercise (Упражнения) – объединяет элементы для занятия спортом: велотренажеры, батуты, штанга и пр.

• Exterior (Экстерьер) – группа, содержащая подгруппы объектов, которые размещаются вне дома:

– Accessories (Аксессуары) – в демоверсии подгруппа представлена различными видами колонн и раздвижной лестницей;

– Animals (Животные) – скворечник, будка и т. п.;

– BBQ Equipment (Оснащение для барбекю) – объекты экстерьера, используемые для пикника;

– Buildings (Строения) – различные модели беседок, альтанок и пр., которые можно разместить возле дома;

– Furniture (Мебель) – лавки и кресла-качалки для сада;

– Planters (Клумбы) – деревянные клумбы для растений;

– Playground (Игровая площадка) – трехмерные модели объектов, которые часто встречаются на игровых площадках (например, баскетбольная корзина);

– Pools (Бассейны) – различные виды бассейнов;

– Railing and Fences (Ограждения и заборы) – набор трехмерных моделей участков садовых ограждений и заборов;

– Windows and Doors (Окна и двери) – окна и двери (арки), которые используются в садовых постройках.

• Fireplaces (Камины) – состоит из каминов и печек, а также модели огнетушителя.

• FloorRugs (Ковры) – содержит небольшие коврики различных форм, которые кладут перед входными дверями.
