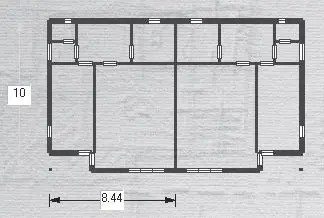

Рис. 3.10. Перестроение шаблона плана после изменения значения габаритного размера

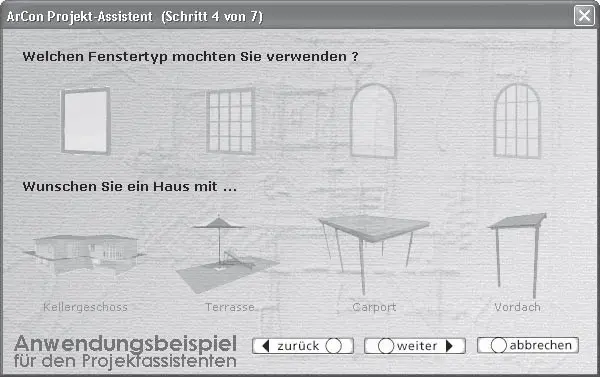

На четвертом шаге построения здания с помощью мастера проектов вам предоставляется возможность выбрать тип окон (четыре варианта), которые будут использоваться в первом этаже проекта, а также установить дополнительные настройки, расширяющие возможности построения (рис. 3.11).

Рис. 3.11. Мастер проектов (шаг 4 из 7): выбор типов окон и установка дополнительных настроек

Дополнительные настройки включают в себя следующее.

• Kellergeschoss (Подвальный этаж) – активируется функция автоматического построения подвального этажа.

• Terrasse (Терраса) – автоматическое создание террасы вокруг дома.

• Carport (Автомобильный гараж) – добавление в проект автомобильного навеса рядом с домом.

• Vordach (Навес) – постройка навеса около входа в дом или отдельную квартиру.

Выберите на данной панели (см. рис. 3.11) арочные окна с перемычками (их изображение крайнее справа) и активируйте все дополнительные настройки. Чтобы добавить возможность построения любого из перечисленных выше дополнительных элементов, просто щелкните на нем кнопкой мыши (при этом он подсветится определенным цветом). Чтобы снять выделение, необходимо повторно щелкнуть кнопкой мыши на выделенном элементе. Выполнив все действия, нажмите кнопку weiter (Далее) для продолжения работы.

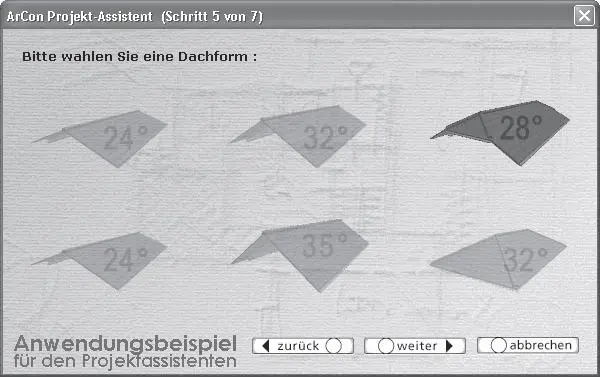

На пятом этапе построения выбирается тип кровли создаваемого дома. Выберите вариант с углом наклона скатов крыши 28° и боковыми скосами (рис. 3.12).

Рис. 3.12. Мастер проектов (шаг 5 из 7): выбор типа крыши

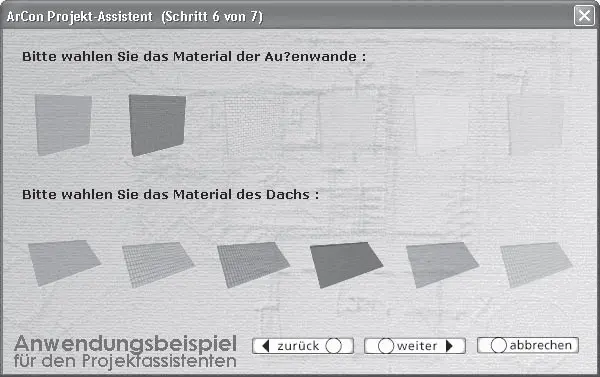

На предпоследнем шаге выбирается материал стен и крыши здания (рис. 3.13). Выберите любой, какой вам больше понравился, и перейдите к следующему этапу.

Рис. 3.13. Мастер проектов (шаг 6 из 7): выбор материала стен и крыши

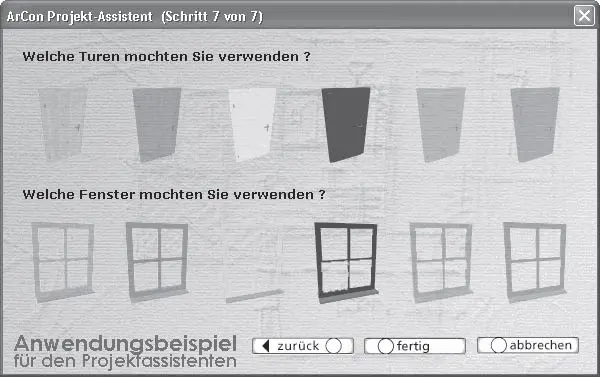

Последний шаг предоставляет вам выбор типа входных дверей и еще одной разновидности окон, что будут использоваться в проекте (это будут окна второго этажа) (рис. 3.14). Как и на предыдущем шаге, выберите любые понравившиеся вам объекты (с конструктивной точки зрения они не имеют никакого значения) и нажмите кнопку fertig (Готово), чтобы завершить работу мастера проектов.

Рис. 3.14. Мастер проектов (шаг 6 из 7): завершение работы мастера проектов

За считанные секунды ArCon по указанным вами параметрам создаст модель здания. После завершения построения система автоматически перейдет в режим дизайна (рис. 3.15).

Рис 3.15. Здание, построенное только с применением мастера проектов

Внимание!

После того как вы нажимаете кнопку zuru..ck (Назад) и возвращаетесь на шаг назад, все настройки этапа, к которому вы вернулись, устанавливаются по умолчанию.

Убедитесь, что все указанные в мастере элементы присутствуют в построенном доме. Нажмите кнопку Ландшафт показать/скрыть, чтобы увидеть подвальный этаж данного двухквартирного коттеджа. Таким образом, вы построили свой первый дом в ArCon, затратив на это менее минуты!

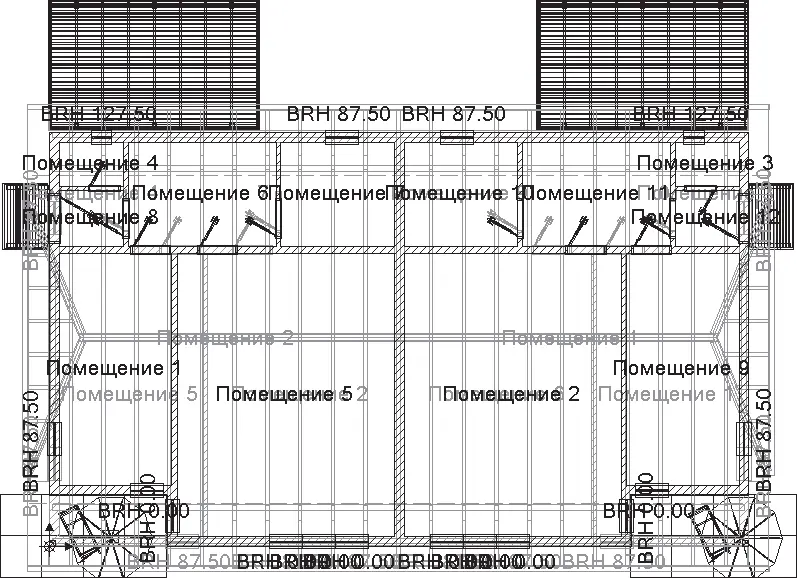

Можете также перейти в режим конструирования (рис. 3.16) и проконтролировать точность размеров созданного плана.

Рис. 3.16. План одного из этажей построенного здания

Этот проект вы можете найти на компакт-диске, поставляемом с книгой, в директории CH03\Master.acp.

Данный метод построения, как уже отмечалось, является наиболее быстрым способом выполнения конструктивной части проекта. Он, конечно, имеет свои недостатки, но очень часто бывает довольно удобным, особенно учитывая тот факт, что построенный таким образом дом можно легко редактировать и дорабатывать стандартными средствами программы.

К недостаткам работы с мастером проектов можно отнести следующее.

• Ограниченный выбор шаблонов (всего шесть) планов зданий любого из типов.

• Невозможность задания размеров окон и дверей, а также их точного размещения в проекте на этапе проектирования.

• Ограниченный и нередактируемый набор объектов конструирования (дверей и окон) по сравнению с базами данных программы.

• Невозможность произвести гибкую настройку крыши.

• Создание листа чертежа осуществляется автоматически, а это означает, что к нему применяются настройки по умолчанию, что зачастую не совсем удобно.

Последний из перечисленных недостатков, в принципе, можно легко исправить. Для этого нужно предварительно создать лист чертежа с нужными вам настройками, после чего вызвать мастер проектов с помощью кнопки Вставить новый план

на горизонтальной панели инструментов.

Попробуем выполнить все описанное на практике.

1. Откройте окно Проектные параметры (см. рис. 2.11) с помощью команды меню Файл → Опции проекта. В области Формат листа установите переключатель в положение А3 гориз–й формат, выберите масштаб, равный 1:50, а при желании в области Единицы измерения в можете изменить единицы измерения с сантиметров на миллиметры. Нажмите кнопку ОК, чтобы изменения вступили в силу.

Примечание

Окно Проектные параметры (см. рис. 2.11) можно также вызвать, щелкнув правой кнопкой мыши на кнопке для создания нового плана – Новый проект.

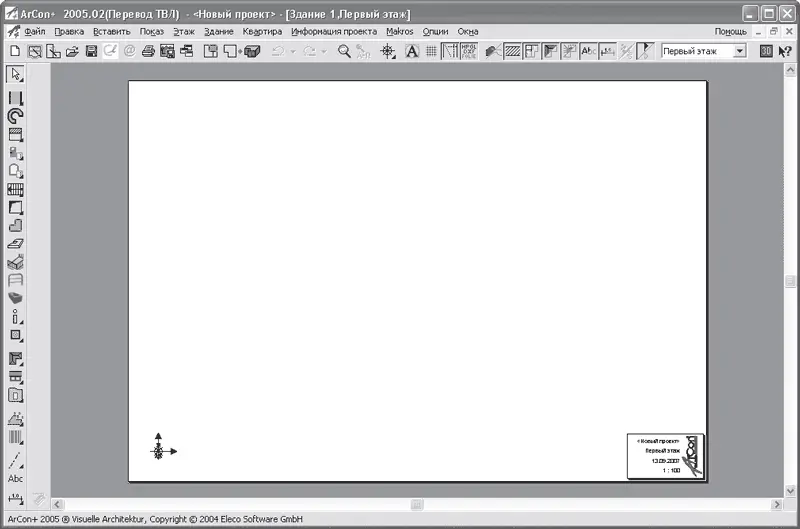

2. Выполните команду Файл → Новый или воспользуйтесь кнопкой Новый проект, чтобы запустить процесс создания нового проекта. В появившемся окне Свойства этажей ничего пока не изменяйте и нажмите кнопку ОК. В результате в окне программы должен создаться новый проект с листом чертежа указанного формата (рис. 3.17).

Рис. 3.17. Создание проекта с листом чертежа формата А3

3. Нажмите кнопку Вставить новый план, в результате чего должно открыться окно мастера проектов на первом шаге. Однако в данном случае это будет панель выбора шаблона плана (рис. 3.18), что означает, что после создания плана вручную вы можете добавлять в проект только шаблоны одноквартирных коттеджей.
