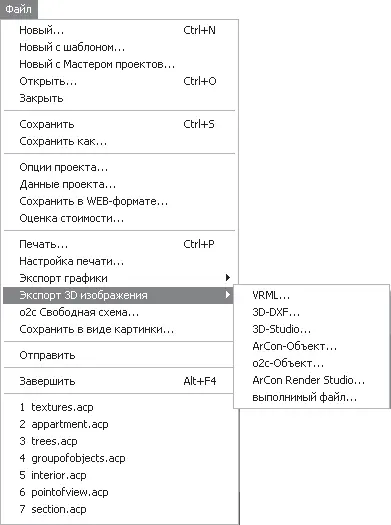

Рис. 5.52. Команды для экспорта трехмерных моделей

Наиболее часто используемыми являются конвертеры в формат VRML, 3D-формат DXF, а также в формат системы 3ds Max.

На рис. 5.53 приведен пример экспортированного в DXF-формат файла выполненного нами проекта двухэтажного коттеджа, открытого в eDrawings Viewer. Этот файл вы можете посмотреть на диске в папке CH03\Export\3D_DXFexport.dxf.

Рис. 5.53. Модель коттеджа, конвертированная в DXF-формат и открытая для просмотра в eDrawings Viewer

Примечание

Приложение eDrawings Viewer – бесплатная утилита, предоставляемая компанией Dassault Systems для просмотра и аннотирования трехмерных моделей, чертежей и документации всевозможных форматов (поддерживаются форматы практически всех известных CAD-систем).

На компакт-диске, поставляемом с книгой, вы также найдете пример конвертирования чертежа плана в DXF-формат (CH03\Export\DXFexport.dxf).

Для сохранения проекта как HTML-страницы служит команда меню Файл → Сохранить в WEB-формате. После выполнения данной команды на экране появляется окно (рис. 5.54) с параметрами сохранения интернет-страницы.

Рис. 5.54. Параметры сохранения проекта ArCon в HTML-формат

В поле Логическое имя задается название страницы, а в области Способ сохранения с помощью соответствующего положения переключателя выбирается один из вариантов сохранения: просто как объект ArCon или же как полноценный файл HTML-формата. В раскрывающемся списке Шаблон выбирается один из шаблонов оформления представления данных на интернет-странице. Флажок Открыть сгенерированную страницу в браузере позволяет мгновенно после сохранения проекта открыть его в окне браузера, установленного на вашем компьютере.

Примечание

Сохранение проекта в данный формат требует некоторого времени, поскольку программа одновременно сохраняет несколько видов для наиболее полного представления проекта в Интернете.

Можете открыть в программе одну из последних версий разработанного проекта двухэтажного коттеджа и попробовать сохранить ее в данный формат (рис. 5.55).

Рис. 5.55. Проект ArCon в HTML-формате

С помощью кнопок в нижней части открытой страницы можно переключаться между различными видами проекта (рис. 5.56).

Рис. 5.56. Вид с востока на проект, сохраненный в качестве HTML-страницы

Пример сохраненного проекта вы найдете в директории CH03\HTML на компакт-диске. Для открытия проекта необходимо запустить файл index.html.

Помимо всего прочего, система ArCon предоставляет очень мощную возможность для сохранения разработанного проекта в виде исполняемого EXE-файла. Данная возможность очень удобна для демонстрации проекта заказчику или другим сторонним лицам, у которых нет на компьютере установленной программы ArCon или каких-либо других CAD-систем, в которых можно было бы ознакомиться с проектом.

Для этого достаточно всего лишь выполнить команду Файл → Экспорт 3D-графики → Выполнимый файл. В результате вы получите файл, после запуска которого откроется окно просмотра трехмерной модели (рис. 5.57). В этом окне можно вращать, приближать или отдалять сохраненную модель дома.

Рис. 5.57. Просмотр проекта ArCon, сохраненного в виде исполняемого файла

Для поворота трехмерной модели нажмите кнопку мыши и, удерживая ее, перемещайте мышь. Модель будет вращаться вокруг центра габаритного параллелепипеда. Для масштабирования (приближения или отдаления) модели воспользуйтесь колесиком или средней кнопкой мыши.

Пример проекта, сохраненного в виде исполняемого файла, вы найдете на компакт-диске (CH03\EXE\project.exe).

Эта книга содержит описание достаточно известного программного продукта – системы ArCon 2005.02. Он предназначен для автоматизации различных проектных работ при проведении дизайна или строительства. Данная программа не отличается сложным и громоздким функционалом, свойственным прочим «тяжелым» дизайнерским или CAD-системам, однако она достаточно проста в освоении и использовании и зачастую удовлетворяет требованиям небольших фирм, занимающихся дизайном или проектированием жилых помещений. Кроме того, главным преимуществом этого программного продукта является его цена: по сравнению с профессиональными программными пакетами (3ds Max, AutoCAD, ArchiCAD и пр.) она меньше в несколько раз.

В целом система ArCon является очень простым, гибким и вместе с тем мощным средством для выполнения различных строительных или дизайнерских проектов. Простой и удобный интерфейс, большое количество предопределенных объектов, а также много других особенностей программы позволяют людям, даже не очень посвященным в системы автоматизированного проектирования, выполнять достаточно сложные проекты. Большим плюсом этой замечательной программы также является ее небольшая стоимость и ничтожные требования к аппаратным ресурсам. Программа ArCon может стать хорошим помощником инженерам-строителям или дизайнерам в их повседневной деятельности, а эта книга поможет вам быстрее освоить программу и приобрести необходимые навыки для работы в ней.
