• Объекты легко изменять и модифицировать, при этом программа отслеживает правильность задания значений определенных свойств (к примеру, вы не сможете создать окно, больше, чем габариты стены, на которой оно размещено). Это облегчает работу и позволяет избегать неумышленных ошибок.

• Построенная модель (чертеж) может быть представлена в виде иерархического дерева (рис. 1.1), что облегчает навигацию по проекту, поиск и редактирование его отдельных частей.

Рис. 1.1. Пример иерархического представления строительного плана, созданного на основе объектного подхода

Примечание

Иерархическое представление – далеко не новость в автоматизированном проектировании. Однако в данном случае узлами дерева являются не отдельные части графического изображения, которые, как правило, неинформативны и не несут никакой смысловой нагрузки, а конкретные объекты, разделенные по определенному признаку.

• Одним из главных, но вовсе не очевидных преимуществ объектно-ориентированного подхода при создании графических изображений является возможность быстрого и полностью автоматического перехода к трехмерному изображению (другими словами, возможность автоматической генерации трехмерной модели спроектированного объекта). С учетом того, что набор объектов, которыми может оперировать пользователь, в любом случае ограничен, а также учитывая то, что в свойствах каждого объекта можно заложить достаточно информации, чтобы получить полное представление о его форме, становится возможным реализация «поднятия» графического изображения в 3D без каких-либо усилий со стороны пользователя (именно такой подход и реализован в системе ArCon). В итоге пользователь почти мгновенно получает трехмерное представление своего проекта, при этом не затратив практически никаких усилий. Полученную трехмерную модель далее можно будет визуализировать и получить реалистичную картинку или передать в другую систему для дальнейшего редактирования или проведения инженерных расчетов. Более того, в таком случае пользователю вообще не нужно никаких специальных навыков трехмерного моделирования.

Примечание

На это свойство следует обратить больше внимания, поскольку генерация трехмерной модели по чертежам давно является камнем преткновения для всех разработчиков инженерных графических систем. В действительности на практике реализован прямо противоположный принцип – генерация чертежа (по существу – проекции 3D-модели) по готовой модели. Попытка реализовать обратное действие (переход из двухмерного изображения в 3D) имела место в некоторых известных CAD-системах (в частности, в SolidWorks), однако успешной ее назвать сложно. На двухмерное изображение налагаются слишком жесткие ограничения, что не позволяет применять заявленный функционал повсеместно. Объектный подход предоставляет возможность получения завершенной трехмерной модели, конечно, с учетом специфики конкретных объектов.

Несмотря на большое количество преимуществ, перечисленных выше, объектно-ориентированный подход имеет и недостатки.

В первую очередь (и это очевидно) это ограниченность набора готовых объектов, а также невозможность произвольного их изменения. Это отбирает гибкость у программы, из чего следует, что принцип объектного проектирования может быть применен только в специализированных системах (таких, к примеру, как ArCon, Professional Home Design Platinum и пр.). Разработчикам таких систем необходимо основательно учитывать специфику отрасли, для автоматизации и решения задач которой предназначается программный продукт, а также максимально расширять возможность настройки свойств предлагаемых объектов.

Здесь на первый план выходит вопрос стоимости и функционала системы. Если вы на 100 % уверены в том, что та или иная специализированная программа подходит для ваших целей, сомнений при ее покупке не должно возникать. В противном случае вам необходимо более подробно изучить функционал, чтобы убедиться, можно ли будет решать поставленные задачи или же, в худшем случае, придется потратить деньги на «обычный» и дорогой CAD-редактор.

Вторым недостатком объектно-ориентированных графических инженерных систем является проблема интеграции с другими графическими системами. Речь идет не о каких-либо проблемах при передаче данных – обмен как двухмерной, так и трехмерной информацией давно уже считается стандартом для любых коммерческих программ. Суть проблемы заключается как раз в потере значений свойств объектов, а также всех иерархических связей, выстроенных между объектами. Причина понятна: система, в которую планируется экспортировать проект, может не поддерживать объектного подхода или же иметь у собственных объектов список свойств, отличный от данного. По этой причине при сохранении проекта из программы ArCon в какой-либо другой формат (не ArCon-объект) экспортируется только графическое изображение.

Примечание

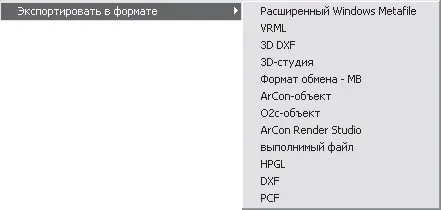

Забегая наперед, скажу, что проекты ArCon+ 2005 можно экспортировать в различные как двухмерные, так и трехмерные форматы, используя группу команд Файл → Экспортировать в формате (рис. 1.2). Важно отметить, что в программе поддерживаются такие известные форматы обмена данных, как VRML, DXF, формат системы 3ds Max, а также возможность сохранения проекта в выполнимый EXE-файл (подробнее об этом написано далее).

Рис. 1.2. Поддерживаемые форматы для экспорта проектов из ArCon

Еще хуже дело обстоит с импортом данных из других систем. Если они не приведены к определенному формату, «взять» их внутрь объектной специализированной системы невозможно. Скажем, при импорте чертежа из AutoCAD в ArCon может быть загружено лишь изображение. При этом ArCon никак самостоятельно не сможет распознать, где в открытом изображении окна, двери, стены и т. п., и тем более присвоить отдельным объектам вполне разумные свойства. Это значит, что дальнейшее редактирование чертежа в ArCon, как и «поднятие» его в 3D, невозможно. Импортирование, по существу, становится бессмысленным, поэтому преимущественное большинство объектно-ориентированных проектных систем не имеют функций для чтения графических данных извне.

Однако, несмотря на такие существенные недостатки, легкость в работе, а главное – скорость и наглядность выполнения проектов берут верх. Как следствие, в последнее время системы, подобные рассматриваемой в этой книге программе ArCon, нашли широкое применение при решении различных задач проектирования.
